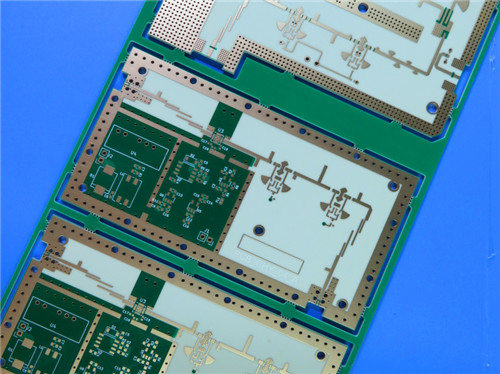

Hybride PCB's met zes lagen 10mil RO4350B en S1000-2M 1,5mm ENIG

Met onze hoogwaardige 6-laag rigide PCB, vakkundig ontworpen voor een breed scala van geavanceerde elektronische toepassingen.het garanderen van uitstekende betrouwbaarheid en prestaties.

PCB-constructie

Dit 6-lagers PCB is zorgvuldig ontworpen, met een combinatie van RO4350B en S1000-2M materialen.De bouw omvat:

- Basismaterialen: RO4350B, bekend om zijn uitstekende elektrische prestaties, en S1000-2M, die het thermisch beheer en de betrouwbaarheid verbetert.


- Laagcompositie: De stapel bestaat uit afwisselende koperen en prepreglagen, die een optimale signaalintegriteit en thermische stabiliteit garanderen.

Belangrijkste specificaties

- Minimaal spoor/ruimte: 4/4 millimeter.


- Minimale gatgrootte: 0,3 mm


- Oppervlakteafwerking: elektroless nikkel onderdompelingsgoud (ENIG), met uitstekende soldeerbaarheid en corrosiebestendigheid.


- Elektriciteitstesten: elk bord wordt voor verzending voor 100% elektrisch getest om de kwaliteit en betrouwbaarheid te waarborgen.

Materiële voordelen

RO4350B

RO4350B is een hoogwaardig laminaat dat de vervaardigbaarheid van epoxy/glas combineert met de elektrische prestaties van keramische materialen.

- Dielektrische constante (Dk): behoudt een stabiele waarde van ongeveer 3,48 bij 10 GHz, cruciaal voor hoogfrequente toepassingen.


- Thermische uitbreidingscoëfficiënt (CTE): de CTE van RO4350B komt nauw overeen met die van koper, waardoor minimale thermische spanningen en uitstekende dimensionale stabiliteit tijdens het solderen en de werking worden gewaarborgd.


- Hoge glasovergangstemperatuur (Tg): met een Tg van meer dan 280°C is RO4350B geschikt voor omgevingen met hoge temperaturen, waardoor het ideaal is voor veeleisende toepassingen.

S1000-2M

S1000-2M vormt een aanvulling op RO4350B door:

- CTE onder de Z-as: deze eigenschap verbetert de betrouwbaarheid van doorgeslagen gaten, vooral in thermische cyclussituaties.


- Loodvrije compatibiliteit: S1000-2M ondersteunt milieuvriendelijke productieprocessen, waardoor het geschikt is voor moderne normen.


- Uitstekende mechanische verwerkbaarheid: dit materiaal maakt het mogelijk ingewikkelde ontwerpen te maken zonder de betrouwbaarheid in gevaar te brengen.

Toepassingen

Gezien de robuuste specificaties en de materialenvoordelen is dit 6-lagige stijve PCB ideaal voor een verscheidenheid aan toepassingen, waaronder:

- Commerciële breedbandantennes voor luchtvaartmaatschappijen: betrouwbare connectiviteit in luchtvaartomgevingen.


- Microstrip- en Stripline-circuits: essentieel voor RF- en microgolftoepassingen waarbij signaalintegritie van het grootste belang is.


- Radarsystemen: ondersteuning van complexe radartechnologie met hoge precisie.


- Leidssystemen: het garanderen van nauwkeurige en betrouwbare prestaties van navigatiesystemen en besturingssystemen.


- Point-to-Point Digitale Radio-Antennen**: Vergemakkelijken van hoge snelheid data-overdracht.

Naleving en kwaliteitsborging

Onze PCB's voldoen aan IPC-klasse 2 normen, waardoor we een hoge kwaliteit productiepraktijk garanderen.om ons in staat te stellen producten te leveren die voldoen aan of hoger zijn dan de industriestandaarden.

Bovendien betekent de wereldwijde beschikbaarheid van onze PCB's dat klanten over de hele wereld toegang hebben tot deze geavanceerde technologie.ervoor zorgen dat uw projecten gebruikmaken van de beste beschikbare materialen en productieprocessen.

Conclusies

Tot slot, onze nieuw geleverde 6-laag rigide PCB, gemaakt van RO4350B en S1000-2M, vertegenwoordigt een belangrijke vooruitgang in PCB-technologie.en diverse toepassingen, is dit PCB ontworpen om te voldoen aan de complexe eisen van moderne elektronica.

Of u nu actief bent in de ruimtevaart, telecommunicatie of geavanceerde consumentenelektronica, als u voor onze 6-laag PCB kiest, zal uw ontwerpen betrouwbaar, efficiënt en prestationeel zijn.Neem vandaag nog contact met ons op om meer te weten te komen over hoe onze PCB's uw projecten naar het volgende niveau kunnen tillen.
