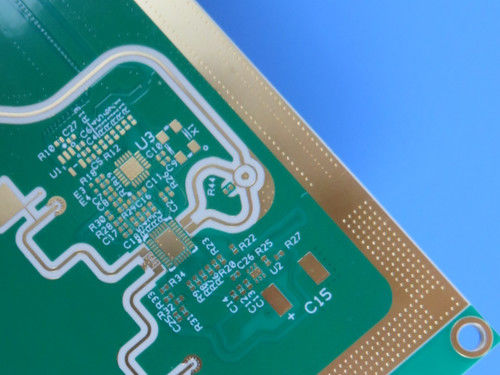

Hybride PCB 20mil RO4003C en S1000-2M 6 lagen 2 mm dik

Deze 6-laag hybride PCB combineert Rogers RO4003C hoogfrequente materiaal met S1000-2M substraat om uitzonderlijke RF-prestaties en betrouwbaarheid te leveren.met een vermogen van niet meer dan 10 W, dit bord heeft een robuuste 2,0 mm dikke constructie met 1 oz koper lagen en nauwkeurige 4/4 mil trace / ruimte mogelijkheden.De combinatie van materialen zorgt voor een uitstekende signaalintegrititeit en behoudt tegelijkertijd de kosteneffectieve fabricage.

Geavanceerde materiaalstapeling voor optimale prestaties
Het bord maakt gebruik van een zorgvuldig ontworpen 6-laag stack-up:

Bovenste en onderste lagen: RO4003C-laminaat (0,508 mm) voor superieure RF-prestaties

Kernlagen: S1000-2M-substraat (0,508 mm) voor verbeterde thermische en mechanische eigenschappen

Prepreg-lagen: 1080 glas (0,127 mm) voor betrouwbare tussenlagenbinding

De unieke thermische eigenschappen van het RO4003C-laminaat zorgen voor een uitstekende betrouwbaarheid:


CTE nauw aan koper (X/Y: 11/14 ppm/°C) voor uitzonderlijke dimensionale stabiliteit


Een lage CTE van de Z-as (46 ppm/°C) zorgt voor de integriteit van het doorboordeel van de bekleding bij thermische cyclus


Ultrahoge Tg (> 280°C) behoudt de stabiliteit bij alle verwerkingstemperaturen


Vermijdt speciale behandeling van de gaten, in tegenstelling tot PTFE-materialen

Precision Manufacturing en kwaliteitsborging


Deze PCB is volgens strenge normen vervaardigd en heeft:

Strakke afmetingstolerantie (± 0,15 mm op planken van 356 mm x 373 mm)

Betrouwbare doorlopende vias (0,35 mm min, 20 μm bekleding)

Duurzame HASL-oppervlakteafwerking voor uitstekende lasbaarheid

Hoge-contrast wit zijdeplaat op bovenste laag

Onderscheidend blauw soldeermasker op het bovenste oppervlak


Alle platen worden voor verzending 100% elektrisch getest en voldoen aan de IPC-klasse-2-normen.

Technische specificaties

Dikte van het bord: 2,0 mm

Koperen gewicht: 1 oz (35 μm) alle lagen

Min Trace/Space: 4/4 mils

Min Hoolgrootte: 0,35 mm

Via plating: 20 μm

Oppervlakte: HASL

Soldeermasker: blauw (alleen bovenaan)

Zijderap: Wit (alleen bovenaan)

Ideaal voor hoogfrequente toepassingen:


Lucht- en satellietcommunicatiesystemen
Radar- en geleidingssystemen
5G-infrastructuur en punt-tot-punt-radio
Microwave- en millimetergolfcircuits
Digitale hoogfrequentiesystemen

Wereldwijde beschikbaarheid:
Deze hoogwaardige PCB's, die wereldwijd kunnen worden verzonden, zijn perfect voor ingenieurs die geavanceerde RF- en microgolfoplossingen ontwikkelen.

De combinatie van Rogers RO4003C- en S1000-2M-materialen biedt een optimale balans tussen elektrische prestaties, thermisch beheer en kosteneffectiviteit voor veeleisende toepassingen.
