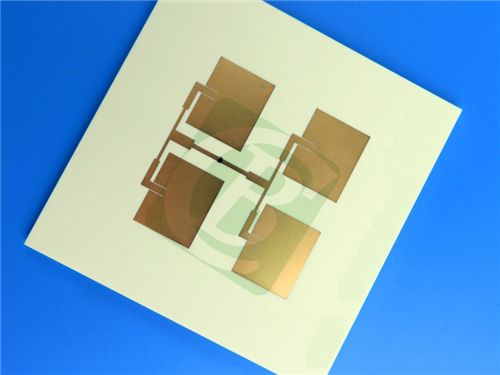

High-Performance 6-Layer PCB met RO4003C en FR-4 Hybrid Construction

Deze geavanceerde 6-laags stijve PCB is ontworpen voor hoogfrequente en zeer betrouwbare toepassingen, waarbij Rogers RO4003C en Tg170 FR-4 materialen worden gecombineerd voor optimale elektrische en mechanische prestaties. De printplaat beschikt over een hybride stack-up om kosten, produceerbaarheid en signaalintegriteit in evenwicht te brengen, waardoor deze ideaal is voor RF- en microgolftoepassingen.

PCB Stack-up Details

De stack-up is zorgvuldig geoptimaliseerd om de signaalintegriteit en thermische stabiliteit te verbeteren:

Introductie tot Rogers RO4003C Materiaal

Rogers RO4003C is een hoogfrequent laminaat dat de elektrische prestaties van PTFE/geweven glas combineert met de fabricage-eenvoud van epoxy/glas. Het onderscheidt zich in RF- en microgolftoepassingen door zijn strakke diëlektrische constante controle en lage dissipatiefactor.

Belangrijkste kenmerken van Rogers RO4003C

1. Stabiele diëlektrische constante (Dk): Handhaaft een consistente 3,38 ±0,05 bij 10 GHz, wat zorgt voor betrouwbare signaalvoortplanting in hoogfrequente ontwerpen.

2. Lage dissipatiefactor (Df): Meet 0,0027 bij 10 GHz en 0,0021 bij 2,5 GHz, waardoor signaalverlies wordt geminimaliseerd, zelfs in snelle toepassingen.

3. Effectieve thermische geleidbaarheid: 0,71 W/m/°K, wat efficiënte warmteafvoer van actieve componenten vergemakkelijkt.

4. Minimale vochtopname: Slechts 0,06%, waardoor de elektrische prestaties in vochtige omgevingen behouden blijven.

Sterke CTE-compatibiliteit met koper:

X-as: 11 ppm/°C

Y-as: 14 ppm/°C

Z-as: 46 ppm/°C

Dit vermindert de spanning tussen lagen tijdens thermische cycli, waardoor de langetermijnbetrouwbaarheid wordt verbeterd.

5. Hoge glastransitietemperatuur (Tg >280°C): Zorgt voor stabiliteit onder extreme thermische belasting, cruciaal voor zware bedrijfsomstandigheden.

Voordelen van het gebruik van RO4003C

1. Ideaal voor meerlaagse RF/microgolf PCB's: Brengt hoogfrequente prestaties in evenwicht met de structurele behoeften van complexe lagenstacks.

2. FR-4 compatibele verwerking: Elimineert de noodzaak van gespecialiseerde productietechnieken, waardoor de productiekosten worden verlaagd en de fabricage wordt vereenvoudigd.

3. Verbeterde signaalintegriteit: Lage Dk-variatie en minimaal verlies maken het perfect voor hoogfrequente signalen (bijv. RF, microgolf), waardoor vervorming wordt verminderd en de nauwkeurigheid van de gegevens wordt gewaarborgd.

4. Duurzame plated through-holes (PTH): Behoudt de integriteit, zelfs onder thermische schokken, een belangrijke vereiste voor betrouwbare interconnects in veeleisende toepassingen.

Typische toepassingen

Deze PCB is ideaal geschikt voor:

Antennes en eindversterkers voor cellulaire basisstations

RF-identificatie (RFID)-tags

Automotive radar & sensoren

Low-Noise Block (LNB) voor satellietcommunicatie

High-speed digitale en mixed-signal ontwerpen

Conclusie

Deze 6-laags hybride PCB benut de hoogfrequente mogelijkheden van Rogers RO4003C en de structurele robuustheid van Tg170 FR-4, wat resulteert in een kosteneffectieve maar toch hoogwaardige oplossing voor veeleisende RF- en microgolftoepassingen.

Wereldwijd verkrijgbaar, deze PCB is een uitstekende optie voor ingenieurs die op zoek zijn naar een evenwicht tussen prestaties, produceerbaarheid en kosten.
