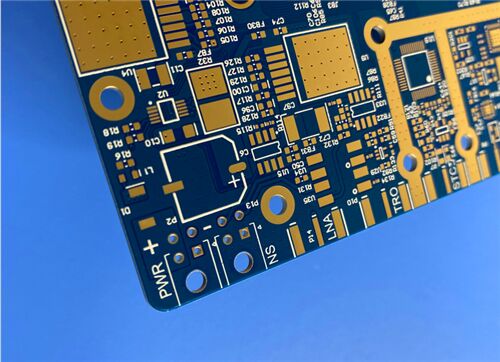

10-laag hybride PCB RO4003C + RF4-370HR gemengd dielektrisch gecontroleerd impedantiebord

Deze PCB is een 10-laags gemengde diëlektrische meerlaagse printplaat met een composietstapeling van RO4003C keramisch koolwaterstoflaminaat en RF4-370HR hoog-Tg FR4-materiaal. Het is voorzien van asymmetrische gemengde koperfolie met 1oz koper aan de buitenkant en 1oz/0,5oz koper aan de binnenkant, met een afgewerkte lamineringsdikte van 1,618 mm. Uitgerust met een dubbelzijdig blauw soldeermasker en een witte zeefdruk, past het bord een verbeterde immersiegoudbehandeling toe (135% -150% gouddikte). Uitgerust met een nauwkeurig gecontroleerd impedantiecircuit, meerdere groepen blinde via's en professionele pluggaten van hars, is deze hoogfrequentehybride printplaatlevert stabiele signaaloverdracht en uitstekende thermische betrouwbaarheid, perfect geschikt voor RF-microgolfcommunicatie, draadloze breedbandapparatuur en zeer nauwkeurige impedantie-matchingsystemen.

PCB-constructiedetails

Artworkformaat en nalevingsnorm

Artworkformaat: Geleverd in Gerber RS-274-X, universele industriële standaard voor meerlaagse hybride PCB-precisieproductie.

Kwaliteitsnorm: Voldoet aan de IPC-Klasse-2-criteria en garandeert stabiele impedantieprestaties voor langdurige RF-signaaloverdracht.

Beschikbaarheid: Wereldwijde verzendservice ter ondersteuning van internationale draadloze communicatie en RF-engineeringinkoop.

Introductie van Rogers RO4003C

RO4003C behoort tot de premium RO4000 koolwaterstof-keramische laminaatserie, speciaal ontworpen voor superieure hoogfrequente prestaties en kosteneffectieve circuitfabricage. Als diëlektrisch materiaal met laag verlies is het volledig compatibel met standaard FR-4-productieprocessen, waardoor de kostenbeperking van traditionele hoogfrequente platen wordt doorbroken. Dit substraat is perfect op maat gemaakt voor RF-microgolfcircuits, impedantiegecontroleerde transmissielijnen en signaalmatchingnetwerken, waardoor uitstekende elektrische prestaties behouden blijven onder hoogfrequente werkomstandigheden boven 500 MHz.

De RO4003C beschikt over een extreem lage temperatuurcoëfficiënt van diëlektrische constante en stabiele Dk-waarde over een breed frequentiebereik, waardoor signaalinvoegverlies effectief wordt verminderd. Door de LoPro-koperfolieoptie te gebruiken, wordt de hoogfrequente transmissie-efficiëntie verder geoptimaliseerd. De op koper afgestemde CTE biedt uitstekende maatvastheid, wat zeer geschikt is voor gemengde diëlektrische meerlaagse stapelconstructies. Met een Tg hoger dan 280°C behoudt het stabiele expansie-eigenschappen tijdens verwerking bij hoge temperaturen. In tegenstelling tot PTFE-materialen vereist RO4003C geen ingewikkelde natriumetsbehandeling voor via's, waardoor geautomatiseerde productie wordt gerealiseerd en de fabricage-efficiëntie wordt verbeterd.

Typische toepassingen voor RO4003C

Als een koolwaterstofkeramisch laminaat met laag verlies is de RO4003C speciaal ontworpen voor hoogfrequente microgolfscenario's die ultrastabiele signaalprestaties vereisen. Het wordt algemeen toegepast in commerciële RF-communicatie- en precisiemicrogolfapparaten:

Antennes voor mobiele basisstations, eindversterkers en RF-zendontvangermodules

Automotive millimetergolfradar, ADAS-detectie- en botsingsvermijdingssystemen

Satellietcommunicatieapparatuur, waaronder LNB-downconverters en satellietontvangstterminals

Point-to-point communicatie- en breedbandapparatuur voor draadloze transmissie

Uiterst nauwkeurige RF-filters, ruisarme versterkers en impedantie-matchingnetwerken

RFID-radiofrequentie-identificatietags en industriële microgolfdetectieapparatuur

Introductie van RF4-370HR

RF4-370HR is een hoogwaardig FR4-substraat met hoge prestaties en een glasovergangstemperatuur van 180°C. Dit materiaal is vervaardigd met multifunctionele hoogwaardige epoxyhars en E-glasweefsel en bezit een lagere thermische uitzettingssnelheid en een betere thermische stabiliteit dan conventionele FR4, terwijl het een uitstekende FR4-verwerkbaarheid behoudt. Het heeft een thermische ontledingstemperatuur (Td) van 340°C, waarbij de duurzaamheid van T260 60 minuten bedraagt ​​en T288 30 minuten, wat een extreme thermische cycliweerstand biedt voor meerlaagse PCB's.

UV-blokkering en AOI-fluorescentiekenmerken zorgen voor een hoge compatibiliteit met geautomatiseerde optische inspectiesystemen, waardoor de productienauwkeurigheid en efficiëntie worden verbeterd. Met uitstekende CAF-bestendigheid, superieure chemische stabiliteit en vochtbestendigheid wordt 370HR veel gebruikt in meerlaagse platen met sequentiële laminering. Het ondersteunt gediversifieerde koperfolie-, glasweefsel- en prepreg-specificaties, volledig in overeenstemming met de RoHS-milieunormen en gecertificeerd door IPC- en UL-gezaghebbende certificeringen.

Typische toepassingen voor 370HR

Als betrouwbaar FR-4-substraat met hoge Tg richt 370HR zich op hoge temperatuurbestendigheid, CAF-bestendigheid en complexe multi-sequentiële lamineerplaten, ideaal voor zware industriële en zeer betrouwbare elektronische producten:

Servermoederborden, communicatievoedingen en backplanes voor telecominfrastructuur

Industriële regelapparatuur die langdurig continu gebruik en weerstand tegen thermische cycli vereist

Elektronische boordmodules voor auto's en voertuigbesturingscircuits in zware omstandigheden

Meerlaagse complexe PCB's met sequentiële laminering en interconnectie met hoge dichtheid

Precisiedetectie-instrumenten waarvoor AOI geautomatiseerde optische inspectie vereist is

Apparatuur voor energieopslag en printplaten voor industrieel energiebeheer
