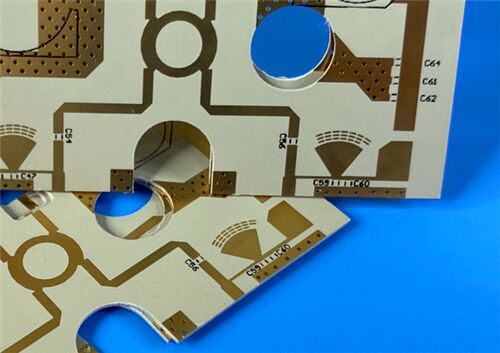

Op zoek naar een krachtige 2-laags stijve PCB, op maat gemaakt voor 5G- en millimetergolftoepassingen? Deze 2-laags stijve PCB is vervaardigd met CLTE-MW met koper beklede laminaten – een hoogwaardig, kostenefficiënt materiaal versterkt met gespreid glas en een hoog vulstofgehalte – vervaardigd om te voldoen aan de behoeften van toepassingen met diktebeperkingen, terwijl de uitzonderlijke signaalintegriteit behouden blijft. Deze PCB voldoet aan de IPC-Klasse 2 kwaliteitsnormen en levert betrouwbare prestaties voor kritische toepassingen zoals commerciële communicatie, militaire/luchtvaartapparatuur en satellietcommunicatiesystemen. Gericht op precisie, prestaties met weinig verlies en kosteneffectiviteit, is het de perfecte keuze voor ingenieurs en inkoopteams die op zoek zijn naar een betrouwbaar substraat voor hoogfrequente projecten met beperkte dikte.
PCB-specificaties
| Bouwartikel |
Details |
| Bordafmetingen |
76,4 mm x 95 mm (1 STUKS), met een nauwe tolerantie van +/- 0,15 mm om een nauwkeurige pasvorm in uw assemblages te garanderen |
| Traceren en ruimte |
Minimaal 6/7 mil, waardoor een compact circuitontwerp mogelijk is zonder dat dit ten koste gaat van de signaalintegriteit |
| Minimale gatgrootte |
0,25 mm, compatibel met standaard componentmontagevereisten voor precisiegerichte toepassingen |
| Via's |
Geen blinde via's, waardoor het productieproces wordt gestroomlijnd en tegelijkertijd veilige verbindingen tussen de lagen worden gegarandeerd |
| Afgewerkte plaatdikte |
0,15 mm, perfect voor toepassingen die onderhevig zijn aan fysieke of elektrische diktebeperkingen |
| Koperen gewicht |
1oz (1,4 mils) op buitenste lagen (35μm), voor uitstekende geleiding voor hoogfrequente signalen |
| Via plaatdikte |
20μm, voldoet aan de IPC-Klasse 2-normen om betrouwbare elektrische verbindingen en mechanische duurzaamheid te garanderen |
| Oppervlakteafwerking |
Immersion Gold biedt superieure soldeerbaarheid, corrosieweerstand en compatibiliteit met moderne assemblagetechnieken voor toepassingen met hoge betrouwbaarheid |
| Zeefdruk- en soldeermasker |
Zwarte zeefdruk bovenaan (geen zeefdruk onderaan); geen soldeermasker aan de boven- of onderkant, waardoor een strak ontwerp wordt gegarandeerd dat is geoptimaliseerd voor hoogfrequente signaalprestaties |
| Kwaliteit testen |
100% elektrische tests uitgevoerd vóór verzending, waardoor functionaliteit wordt gegarandeerd en defecte eenheden worden geëlimineerd |
PCB-stapel-Configuratie
| Stapelcomponent |
Specificaties en beschrijving |
| Koperlaag 1 |
35μm – Zorgt voor efficiënte signaaloverdracht en thermische geleidbaarheid voor hoogfrequente toepassingen |
| CLTE-MW-kern |
0,076 mm (2,99 mil) – De basis van de uitstekende prestaties met weinig verlies van de PCB, ideaal voor projecten met beperkte dikte |
| Koperlaag 2 |
35μm – Levert consistente geleidbaarheid en symmetrie voor een gebalanceerde signaalstroom in hoogfrequente circuits |
Kwaliteit en beschikbaarheid
Kwaliteitsnorm: IPC-Klasse 2 – Voldoet aan de meest voorkomende kwaliteitseisen in de sector voor speciale elektronische serviceproducten, waardoor betrouwbare prestaties en een langere levensduur worden gegarandeerd.
Beschikbaarheid: Wereldwijd – We bieden wereldwijde verzending om te voldoen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met binnen de sector aanvaardbare levertijden.
CLTE-MW-substraat: de sleutel tot uitzonderlijke prestaties
CLTE-MW met koper beklede laminaten vormen de ruggengraat van de superieure prestaties van onze PCB's, ontworpen om te voldoen aan de eisen van 5G, millimetergolf en hoogfrequente toepassingen met beperkte dikte:
CLTE-MW-laminaten bieden PCB-ontwerpers een hoogwaardig, kosteneffectief materiaal dat zeer geschikt is voor toepassingen die worden beperkt door fysieke of elektrische diktebeperkingen. Dit unieke laminaatsysteem is verkrijgbaar in zeven diktes, variërend van 3 tot 10 mil, waardoor een optimale signaal-tot-aarde-afstand wordt gegarandeerd voor 5G en andere millimetergolftoepassingen. Versterkt met gespreid glas en een hoge vulstofbelasting, helpen CLTE-MW-laminaten de impact van hoogfrequent glasweefsel op de voortplanting van elektromagnetische golven te verminderen. Als keramisch gevuld PTFE-composiet is CLTE-MW speciaal ontwikkeld voor het frequentiebereik van 24GHz tot 77+GHz en levert prestaties met weinig verlies zonder de hoge kosten van premium alternatieven.
CLTE-MW is ontworpen met het oog op kosteneffectiviteit en veelzijdigheid en beantwoordt aan de kritische behoefte aan verliesarme, dunne substraatoplossingen in moderne hoogfrequente elektronica. De gespreide glasversterking en de hoge vulstofbelasting verminderen niet alleen de signaalvervorming, maar verbeteren ook de mechanische stabiliteit, waardoor het ideaal is voor veeleisende omgevingen zoals militaire en ruimtevaarttoepassingen.
Belangrijkste kenmerken van de CLTE-MW-printplaat
Onze CLTE-MW 2-laags PCB biedt toonaangevende functies die hem onderscheiden voor 5G, millimetergolf en toepassingen met beperkte dikte:
Tangens met laag verlies: 0,0015 bij 10GHz – Vermindert signaalverlies om betrouwbare hoogfrequente en millimetergolfprestaties te garanderen, vergelijkbaar met premium PTFE-materialen
Lage Z-as CTE: 30 ppm/°C – Garandeert uitstekende betrouwbaarheid van plated through hole (PTH) en maatvastheid bij temperatuurschommelingen
Thermische geleidbaarheid: 0,42 W/(mK) – Verbetert de warmteafvoer in veeleisende ontwerpen en voorkomt oververhitting bij toepassingen met hoog vermogen
Ontvlambaarheidsklasse: UL94 V-0 – Voldoet aan strikte veiligheidsnormen voor elektronische apparaten die worden gebruikt in commerciële, militaire en ruimtevaarttoepassingen
Voordelen van het kiezen van de CLTE-MW-printplaat
Onze PCB biedt tastbare voordelen voor ingenieurs, fabrikanten en inkoopteams die werken aan hoogfrequente projecten met beperkte dikte:
Maakt ontwerpen met weinig verlies mogelijk – Vermindert signaalvervorming en zorgt voor betrouwbare prestaties in 5G- en millimetergolftoepassingen
Uitstekende betrouwbaarheid van Plated Through Hole (PTH) – Verlaagt het risico op verbindingsfouten, wat van cruciaal belang is voor toepassingen met hoge betrouwbaarheid, zoals in het leger en de ruimtevaart
Goede warmteafvoer – Ondersteunt veeleisende ontwerpen door de warmte efficiënt af te voeren, waardoor de levensduur van elektronische componenten wordt verlengd
Compatibel met commerciële toepassingen – Biedt een kosteneffectieve oplossing zonder concessies te doen aan de prestaties voor commerciële communicatie en luchtvaartelektronica
Betrouwbare mechanische prestaties – Behoudt de stabiliteit in thermisch uitdagende omgevingen, waardoor het ideaal is voor zware bedrijfsomstandigheden
Toepassingen
Onze CLTE-MW 2-laags PCB is speciaal ontworpen voor toepassingen met hoge frequentie, hoge betrouwbaarheid en beperkte dikte, waaronder:
- Commerciële communicatie en luchtvaartelektronica
- Militaire/luchtvaarttoepassingen
- Magnetronfeednetwerken
- Fasegevoelige elektronische structuren
- Satellietcommunicatiesystemen
- Passieve componenten (koppelingen, filters & baluns)
