2-laag WL-CT338 PCB 1,47 mm dik hoogfrequentiecircuit

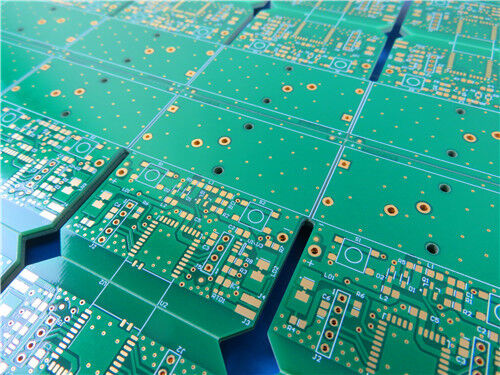

Deze op maat gemaakte 4-laag hybride hoogfrequente PCB gebruikt WL-CT338 thermoset koolwaterstof keramisch glasversterkt substraat gecombineerd met FR4 dielectrische materialen met een hoge Tg.met een dubbelzijdig groen soldermasker met witte tekst en een ENIG-afwerking, wordt het PCB gedifferentieerd in het binnenste/buitenste kopergewicht, standaardFR4Met een afgewerkte laminaatdikte van 1,47 mm en een afmeting van 175 mm × 121 mm (10 stuks) biedt het een uitstekende thermische stabiliteit.laag hoogfrequentieverlies, gelijke CTE-prestaties en superieure bewerkbaarheid voor luchtvaart-, radar- en high-power RF-elektronica.

PCB-specificaties

WL-CT338Overzicht van het materiaal

WL-CT338 is een thermoset koolwaterstofkeramisch glasversterkt kopergeplatte laminaat van een enkel type, bestemd voor de vervaardiging van hoogfrequente meerlagige PCB's.functionele keramische vulstof en versterkt glasstofHet ondersteunt de standaard FR4-fabricage-workflow, zorgt voor een gemakkelijker bewerking,een hogere gelijkmatigheid van het circuit en een betere productie-stabiliteit, die de geïmporteerde gelijkwaardige hoogfrequente laminaat volledig kan vervangen.

Met geoptimaliseerde keramische koolwaterstofverbinding formule, WL-CT338 bezit lage hoogfrequente dielectrische verlies, superieure thermische weerstand en stabiele dielectrische temperatuur stabiliteit.Het heeft een lage thermische uitbreidingscoëfficiënt en een zeer hoge Tg boven 280 °C, met vaste Dk=3,38 voor een stabiel hoogfrequente circuitontwerp.

WL-CT338 kan worden gebonden met ED-koperfolie of omgekeerde RTF-koperfolie.de lijmondersteunde structuur voegt 0 toe.018mm (0,7mil) dikte om koperen binding kracht te versterken. Dit substraat past bij aluminium basis voor aangepaste aluminium high-frequency PCB's. Compatibel met standaard FR4 proces,het toestaat herhaalde lamineering voor meerlagig stapelen, en beschikt over een uitstekende werkzaamheid voor dicht via en fijne sporen fabricage.

Kernmateriaalkenmerken

Strakke Dk-tolerantie en lage verliezen: stabiele dielectrische constante met een lage dissipatiefactor voor signaaloverdracht met hoge frequentie

Premium Thermoset-systeem: koolwaterstofkeramische thermosethars zorgt voor superieure PCB-bewerkbaarheid en thermische weerstand

Uitstekende temperatuurstabiliteit: geringe variatie van de dielektrische parameter bij fluctuerende omgevingstemperatuur

Koper-matched CTE: X/Y-as CTE matches koperen folie, lage Z-as CTE garandeert dimensionale stabiliteit en gat koper betrouwbaarheid

Ultra-hoge Tg-prestaties: Tg ≥ 280°C, behoudt een stabiele afmeting en een intacte kopergatstructuur onder hoge temperatuuromstandigheden

Superieure thermische geleidbaarheid: hogere warmteafvoer efficiëntie dan gelijkwaardige thermoplastische substraten, ideaal voor high-power operationele scenario's

Commerciële kostenefficiëntie: massaproductie beschikbaar met een gunstige kosten-prestatieverhouding

Stralingsweerstand: behoudt na blootstelling aan een bepaalde stralingsdosis stabiele dielectrische en fysische eigenschappen

Lage uitgassingseigenschap: voldoet aan de eisen voor uitgassing in vacuüm in de lucht- en ruimtevaart volgens de industriële normen voor vacuümvolatiliteitsonderzoek

Typische toepassingsgebieden

• Ruimtevaartapparatuur, ruimtevaartcabinetoestellen en elektronische systemen in de lucht
• Mikrogolfapparaten, antennes en fasegevoelige antennesystemen
• Vroege waarschuwingsradars, luchtradars en andere militaire radarinstallaties
• Antennen met een fasearray en modules voor het netwerken van lichtstralen
• Systemen voor satellietcommunicatie en nauwkeurige navigatie
• High-power RF versterkercomponenten
