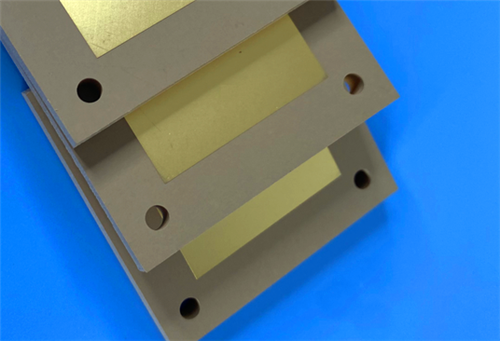

Dit is een op maat gemaakte 2-laag rigide hoogfrequente PCB gebouwd met Wangling TP440 thermoplastisch dielectrisch materiaal, ontworpen voor hoogstabiele radiofrequentie en miniatuur antenne toepassingen.Het neemt onderdompeling goud oppervlak afwerking met geen soldeermasker en zijdecrème aan beide zijden.
PCB-specificatie
| Parameter item |
Specificatie |
| Afmetingen van het bord |
67.5 mm × 58,6 mm (1 stuk), afmetingstolerantie: ±0,15 mm |
| Minimaal spoor / ruimte |
6 ml / 8 ml |
| Minimale grootte van het mechanische gat |
0.3 mm |
| Via type |
Er zijn geen blinde via's toegepast; alleen doorlopende via's worden gebruikt. |
| Afgewerkte plaatdikte |
0.6mm |
| Buitenste laag Afgesloten koper Gewicht |
1 oz (1,4 ml) |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Silkscreenlaag |
Geen zijderappen boven en onder |
| Soldeermaskerlaag |
Geen bovenste en onderste soldeermasker |
| Kwaliteitscontrole |
100% volledige elektrische continuïteits- en isolatietest uitgevoerd vóór verzending |
PCB-laagstapelstructuur
| Naam van de laag |
Specificatie |
| Koperlaag 1 (bovenlaag) |
35 μm afgewerkte koperdikte |
| Dielectrische kern |
Wangling TP440 thermoplastisch materiaal, dikte 0,5 mm |
| Koperlaag 2 (onderlaag) |
35 μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artwork-formaat: Het adopteert het standaard Gerber RS-274-X-formaat, de universele industriestandaard voor PCB-productie.
Kwaliteitsstandaard: Volledig in overeenstemming met de IPC-klasse-2-industriële betrouwbaarheidstandaard, de belangrijkste specificatie voor commerciële en industriële elektronische producten.
Leveringsbeschikbaarheid: ondersteunt wereldwijde levering en professionele technische after-sales service wereldwijd.het kan op stabiele wijze gekwalificeerde TP440-PCB-producten leveren aan klanten in verschillende regio's.
Wangling TP440 Materiaaloverzicht
De Wangling TP-serie is een exclusief voor de industrie bestemd hoogfrequente thermoplastisch dielectrisch materiaal.Laminaten van het TP-type hebben een samengestelde structuur van keramisch poeder en polyphenyleenoxide (PPO) harsDe dielektrische constante kan nauwkeurig en flexibel worden aangepast door de mengverhouding van keramische vulstof en PPO-hars te wijzigen.Met gespecialiseerde productietechnologie, dit materiaal biedt uitstekende hoogfrequente dielectrische prestaties en langdurige betrouwbaarheid.

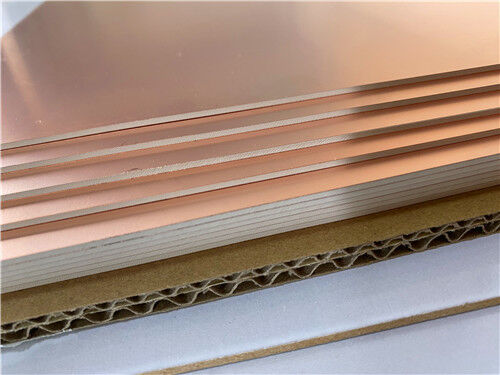

De definitie van materiaalindeling: TP verwijst naar niet-koperbedekte gladde dielektrische substraat; TP-1 vertegenwoordigt eenzijdig koperbedekt materiaal; TP-2 vertegenwoordigt dubbelzijdig koperbedekt materiaal.Het in dit PCB gebruikte substraat is dubbelzijdig TP440-materiaal, bekleed met koper, wat een volwassen en mainstream model van Wangling is.TP-seriehoogfrequente substraten.
Kernmateriaalprestatiekenmerken
Afstembare en stabiele dielectrische prestaties
De TP440 is voorzien van een instelbare DK (3.0?? 25) met optionele standaardwaarden.met een vermogen van meer dan 10 W,.
Weerstand tegen hoge temperaturen
Het zorgt voor een stabiele lange-termijn werking bij -100 °C tot +150 °C met een superieure laagtemperatuurweerstand.
Flexible aanpassing en superieure bewerkbaarheid
Het materiaal ondersteunt een op maat gemaakte dikte vanaf 0,5 mm. Het biedt een betere koperen hechting dan keramische ondergronden en maakt diverse bewerkingsprocessen mogelijk, waaronder boren,slijpen en etsen.
Uitstekende aanpassingsvermogen aan het milieu
Het heeft een uitstekende stralingsresistentie en een lage uitgassing, waardoor het een stabiele prestatie levert voor harde en zeer betrouwbare scenario's zoals ruimtevaart- en wapensystemen.
Typische toepassingsscenario's
Met een stabiele hoogfrequente prestaties, ultrabreed temperatuuraanpassingsvermogen, miniaturisatiecompatibiliteit en uitstekende bewerkbaarheid,dit TP440-PCB is op grote schaal toepasbaar op miniatuurantenne met hoge precisie en speciale radiofrequentie-signaaltransmissievelden, met inbegrip van:
-GPS-antennesystemen
- Beidou navigatie-antenne-apparatuur
- Microwave-signalenmodules voor raketten
- Precisie-inductiecircuits met fusie
- Verscheidene geminiaturiseerde hoogfrequente antennes
