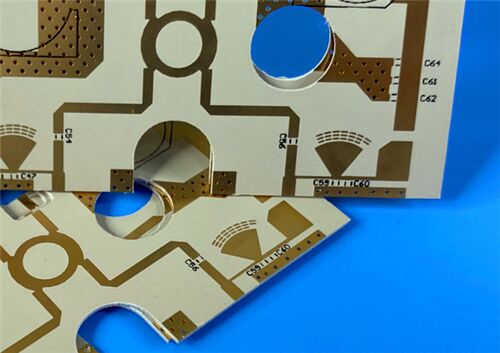

CLTE-MW PCB 2-laags 2,99mil substraatoplossing met weinig verlies

Op zoek naar een krachtige 2-laags stijve PCB, op maat gemaakt voor 5G- en millimetergolftoepassingen? Deze 2-laags stijve PCB is vervaardigd met CLTE-MW met koper beklede laminaten – een hoogwaardig, kostenefficiënt materiaal versterkt met gespreid glas en een hoog vulstofgehalte – vervaardigd om te voldoen aan de behoeften van toepassingen met diktebeperkingen, terwijl de uitzonderlijke signaalintegriteit behouden blijft. Deze PCB voldoet aan de IPC-Klasse 2 kwaliteitsnormen en levert betrouwbare prestaties voor kritische toepassingen zoals commerciële communicatie, militaire/luchtvaartapparatuur en satellietcommunicatiesystemen. Gericht op precisie, prestaties met weinig verlies en kosteneffectiviteit, is het de perfecte keuze voor ingenieurs en inkoopteams die op zoek zijn naar een betrouwbaar substraat voor hoogfrequente projecten met beperkte dikte.

PCB-specificaties

PCB-stapel-Configuratie

Kwaliteit en beschikbaarheid

Kwaliteitsnorm: IPC-Klasse 2 – Voldoet aan de meest voorkomende kwaliteitseisen in de sector voor speciale elektronische serviceproducten, waardoor betrouwbare prestaties en een langere levensduur worden gegarandeerd.

Beschikbaarheid: Wereldwijd – We bieden wereldwijde verzending om te voldoen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met binnen de sector aanvaardbare levertijden.

CLTE-MW-substraat: de sleutel tot uitzonderlijke prestaties

CLTE-MW met koper beklede laminaten vormen de ruggengraat van de superieure prestaties van onze PCB's, ontworpen om te voldoen aan de eisen van 5G, millimetergolf en hoogfrequente toepassingen met beperkte dikte:

CLTE-MW-laminaten bieden PCB-ontwerpers een hoogwaardig, kosteneffectief materiaal dat zeer geschikt is voor toepassingen die worden beperkt door fysieke of elektrische diktebeperkingen. Dit unieke laminaatsysteem is verkrijgbaar in zeven diktes, variërend van 3 tot 10 mil, waardoor een optimale signaal-tot-aarde-afstand wordt gegarandeerd voor 5G en andere millimetergolftoepassingen. Versterkt met gespreid glas en een hoge vulstofbelasting, helpen CLTE-MW-laminaten de impact van hoogfrequent glasweefsel op de voortplanting van elektromagnetische golven te verminderen. Als keramisch gevuld PTFE-composiet is CLTE-MW speciaal ontwikkeld voor het frequentiebereik van 24GHz tot 77+GHz en levert prestaties met weinig verlies zonder de hoge kosten van premium alternatieven.

CLTE-MW is ontworpen met het oog op kosteneffectiviteit en veelzijdigheid en beantwoordt aan de kritische behoefte aan verliesarme, dunne substraatoplossingen in moderne hoogfrequente elektronica. De gespreide glasversterking en de hoge vulstofbelasting verminderen niet alleen de signaalvervorming, maar verbeteren ook de mechanische stabiliteit, waardoor het ideaal is voor veeleisende omgevingen zoals militaire en ruimtevaarttoepassingen.

Belangrijkste kenmerken van de CLTE-MW-printplaat

Onze CLTE-MW 2-laags PCB biedt toonaangevende functies die hem onderscheiden voor 5G, millimetergolf en toepassingen met beperkte dikte:

Tangens met laag verlies: 0,0015 bij 10GHz – Vermindert signaalverlies om betrouwbare hoogfrequente en millimetergolfprestaties te garanderen, vergelijkbaar met premium PTFE-materialen

Lage Z-as CTE: 30 ppm/°C – Garandeert uitstekende betrouwbaarheid van plated through hole (PTH) en maatvastheid bij temperatuurschommelingen

Thermische geleidbaarheid: 0,42 W/(mK) – Verbetert de warmteafvoer in veeleisende ontwerpen en voorkomt oververhitting bij toepassingen met hoog vermogen

Ontvlambaarheidsklasse: UL94 V-0 – Voldoet aan strikte veiligheidsnormen voor elektronische apparaten die worden gebruikt in commerciële, militaire en ruimtevaarttoepassingen

Voordelen van het kiezen van de CLTE-MW-printplaat

Onze PCB biedt tastbare voordelen voor ingenieurs, fabrikanten en inkoopteams die werken aan hoogfrequente projecten met beperkte dikte:

Maakt ontwerpen met weinig verlies mogelijk – Vermindert signaalvervorming en zorgt voor betrouwbare prestaties in 5G- en millimetergolftoepassingen

Uitstekende betrouwbaarheid van Plated Through Hole (PTH) – Verlaagt het risico op verbindingsfouten, wat van cruciaal belang is voor toepassingen met hoge betrouwbaarheid, zoals in het leger en de ruimtevaart

Goede warmteafvoer – Ondersteunt veeleisende ontwerpen door de warmte efficiënt af te voeren, waardoor de levensduur van elektronische componenten wordt verlengd

Compatibel met commerciële toepassingen – Biedt een kosteneffectieve oplossing zonder concessies te doen aan de prestaties voor commerciële communicatie en luchtvaartelektronica

Betrouwbare mechanische prestaties – Behoudt de stabiliteit in thermisch uitdagende omgevingen, waardoor het ideaal is voor zware bedrijfsomstandigheden

Toepassingen

Onze CLTE-MW 2-laags PCB is speciaal ontworpen voor toepassingen met hoge frequentie, hoge betrouwbaarheid en beperkte dikte, waaronder:

• Commerciële communicatie en luchtvaartelektronica
• Militaire/luchtvaarttoepassingen
• Magnetronfeednetwerken
• Fasegevoelige elektronische structuren
• Satellietcommunicatiesystemen
• Passieve componenten (koppelingen, filters & baluns)
