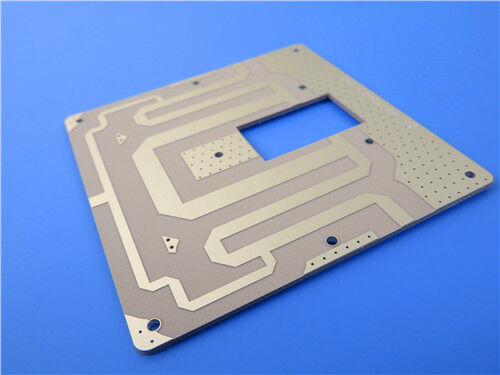

Dit is een op maat gemaakte 2-laags rigidehoogfrequente printplaatgebruikmakend van Taconic CER-10 organisch-keramisch laminaat, ontworpen voor hoogwaardige microgolf- en RF-circuittoepassingen. Het bord is voorzien van een oppervlak van immersiezilver met een dubbelzijdige zeefdrukvrije en soldeermaskervrije constructie. Elke unit wordt vóór levering volledig elektrisch getest om consistente en betrouwbare prestaties te garanderen.
PCB-specificatie
| Parameteritem |
Specificatie |
| Basismateriaal |
Taconic CER-10 organisch-keramisch hoogfrequent laminaat |
| Aantal lagen |
2 lagen stijve PCB |
| Bordafmetingen |
67 mm × 55,9 mm (1 stuk) |
| Minimale spoor/ruimte |
5 mil / 6 mil |
| Minimale mechanische gatgrootte |
0,4 mm |
| Via Type |
Er worden alleen via's met doorlopende gaten toegepast; er zijn geen blinde via's ontworpen |
| Afgewerkte plaatdikte |
0,85 mm |
| Buitenlaag afgewerkt kopergewicht |
1oz (1,4 mils) voor buitenste koperlagen |
| Via plaatdikte |
20μm |
| Oppervlakteafwerking |
Onderdompeling zilver |
| Zeefdruklaag |
Zeefdrukvrij aan zowel boven- als onderzijde |
| Soldeermaskerlaag |
Neemt een dubbelzijdige soldeermaskervrije structuur aan |
| Kwaliteitstest |
100% elektrische tests uitgevoerd voorafgaand aan verzending |
PCB-laagstapelstructuur
| Laagnaam |
Specificatie |
| Koperlaag 1 (bovenste laag) |
35μm afgewerkte koperdikte |
| Diëlektrische kern |
Taconic CER-10 organisch-keramisch substraat, 0,762 mm (30mil) dikte |
| Koperlaag 2 (onderste laag) |
35μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artworkformaat: Gefabriceerd op basis van standaard Gerber RS-274-X-gegevens om nauwkeurige circuitpatronen en volledige productiecompatibiliteit te garanderen.
Kwaliteitsnorm: Alle productie- en inspectieprocessen voldoen aan de IPC-Klasse-2-criteria, waardoor stabiele elektrische prestaties en duurzaamheid op lange termijn voor commerciële en industriële toepassingen worden gegarandeerd.
Servicedekking: Wereldwijde verzending wordt ondersteund om een stabiele en betrouwbare producttoevoer te bieden voor internationale hoogfrequente PCB-projecten.

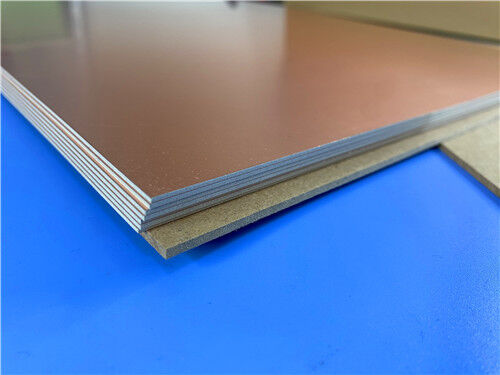

CER-10 materiaaloverzicht
CER-10 is een hoogwaardig organisch-keramisch laminaat dat behoort tot de ORCER-productserie van Taconic. Het integreert geweven glasversterking, geavanceerde keramische vultechnologie en professioneel gecoat PTFE-glasvezelvakmanschap, waardoor een uitgebalanceerde combinatie van stabiele elektrische prestaties en solide mechanische eigenschappen wordt bereikt. Met een vaste diëlektrische constante van 10 en een ultralage dissipatiefactor van 0,0035 bij 10 GHz, levert dit materiaal uitstekende hoogfrequente prestaties met laag verlies. Het biedt ook uitstekende interlaminaire hechtsterkte en superieure soldeerweerstand, waardoor het een betrouwbare keuze is voor veeleisende hoogfrequente microgolfcircuittoepassingen.
Kernmateriaal Prestatiekenmerken &Voordelen
High-Dk Low-Loss-karakteristiek: Beschikt over een stabiele DK van 10 en ultra-lage DF van 0,0035 bij 10GHz, waardoor signaalverzwakking en faseverschuiving worden verminderd voor nauwkeurige hoogfrequente transmissie.
Superieure structurele en soldeerweerstand: Sterke hechting tussen de lagen en soldeerweerstand voorkomen delaminatie en structurele schade, waardoor de PCB-stabiliteit en servicebetrouwbaarheid worden verbeterd.
Ultra-lage vochtopname: Met een lage vochtopname van 0,02% handhaaft het stabiele diëlektrische en elektrische prestaties in vochtige en complexe werkomgevingen.
Geoptimaliseerde thermische uitzettingsprestaties: Afgestemde CTE-waarden verlagen de thermische uitzetting van de Z-as, beschermen geplateerde via's tegen thermische spanning en zorgen voor stabiele connectiviteit.
Dimensionale en mechanische stabiliteit: Hoge stijfheid en buigsterkte zijn bestand tegen thermische en mechanische vervorming, wat een uiterst nauwkeurige fabricage en een hoger rendement ondersteunt.
Ondersteuning voor miniaturisatie: Hoge diëlektrische constante maakt compacte circuitlay-outs mogelijk, minimaliseert de PCB-grootte en ondersteunt het ontwerp van lichtgewicht microgolfapparaten.
Typische toepassingsscenario's
Profiteren van de hoge diëlektrische constante, ultra-laag hoogfrequent verlies, stabiele mechanische structuur en uitstekende aanpassingsvermogen aan de omgeving, worden op CER-10 gebaseerde PCB's veel gebruikt in hoogwaardige microgolf- en RF-systemen, die voornamelijk de volgende toepassingsgebieden bestrijken:
- Hoogfrequente eindversterkers
- Golfgeleiderfilterapparaten
- RF-richtkoppelingen
- Diverse hoogwaardige passieve magnetroncomponenten
