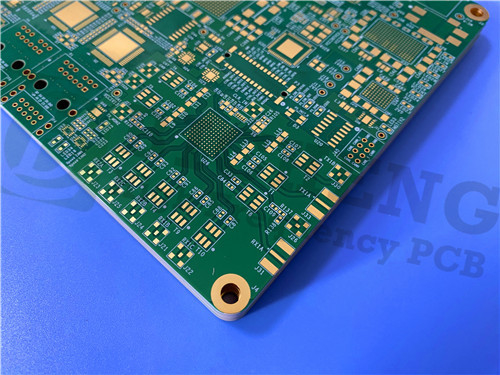

M6 High Speed PCB Low Loss Multilayer 2mm Impedantiebord

We zijn verheugd om een high-speed PCB met Megtron 6 (M6) laminaten te introduceren, die speciaal is ontworpen voor toepassingen in 5G-communicatie, millimeter-wave radar, high-speed servers,en high-performance computing (HPC)Met zijn uitzonderlijke elektrische en thermische eigenschappen zorgt het M6-laminaat voor een superieure prestatie in de hoogfrequente signaaloverdracht, waardoor het een ideale keuze is voor geavanceerde elektronische apparaten.

Belangrijkste kenmerken van de Megtron 6 (M6)
Het M6-laminaat onderscheidt zich op de markt door zijn unieke combinatie van eigenschappen, waardoor het een voorkeursmateriaal is voor toepassingen met hoge frequentie en hoge snelheid.Hier zijn enkele van de opvallende kenmerken:

1. laag dielectriciteitsverlies (Df):

Dissipatiefactor: 0,002 bij 1 GHz/23°C, 0,0037 bij 13 GHz

Zorgt voor minimaal signaalverlies, waardoor het ideaal is voor hoogfrequente toepassingen.

2Stabiele dielectrische constante (Dk):

Dk: 3,4 bij 1 GHz/23°C, 3,34 bij 13 GHz

Biedt een consistente signaaloverdracht over een breed frequentiebereik.

3Uitstekende thermische betrouwbaarheid:

Hoge Tg-waarde: > 185°C (DSC-methode), 210°C (DMA-methode)

Temperatuur van thermische ontbinding (Td): 410°C (TGA-methode)

Zorgt voor stabiliteit bij hoge temperaturen, waardoor het geschikt is voor veeleisende omgevingen.

4. Lage CTE (coëfficiënt van thermische uitbreiding):

X/Y as: 16 ppm/°C, Z as: 45 ppm/°C

Vermindert het risico op vervorming of delaminatie tijdens de thermische cyclus.

5Compatibiliteit met FR-4 Verwerking:

Er is geen speciale apparatuur nodig, waardoor de productiekosten worden verlaagd en de productie vereenvoudigd.

6. RoHS en halogeenvrije naleving:

Voldoet aan wereldwijde milieunormen voor groene productie.

7Brandbaarheid: UL 94V-0

Zorg voor veiligheid en betrouwbaarheid in omgevingen met hoge temperaturen en hoge stress.

16-laag rigide PCB-stack-up Details
Het M6-laminaat ondersteunt 4- tot 30-laagse meerlaagse PCB-ontwerpen, waardoor het geschikt is voor complexe schakelvereisten.

Koperlagen: 35 μm (buitenlagen), 17 μm (binnenlagen)

Voorbereidingsmateriaal: R-5670(G)

Kernmateriaal: M6 R5775G ((HVLP))

Dikte van het bord: 2,0 mm

Oppervlakteafwerking: elektrostatisch nikkel onderdompelingsgoud (ENIG)

Soldeermasker: groen (boven en onder)

Zilkscherm: wit (boven en onder)

Via Platingdikte: 25 μm

Minimum spoor/ruimte: 3/4 mils

Minimale gatgrootte: 0,2 mm

Impedantiebeheersing
Het M6-laminaat zorgt voor een precieze impedantieregeling voor hoogfrequente toepassingen:

Eenzijdige impedantie:

75Ω (L1, 11,8 mils, referentieschaal 4)

50Ω (L1/L16, 5,9 mils, referentielagen 2/15)

Differentiële impedantie:

100Ω (L1, 5,9 mils/7,87 mils, referentieschaal 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, referentielagen 9/11/13)

PCB-constructiedetails
Afmetingen van het bord: 110 mm x 110 mm (±0,15 mm)

Afgewerkte koper Gewicht: 1 oz (buitenste lagen), 0,5 oz/1 oz (binnenste lagen)

Via vul: 0,2 mm via gevuld en bekleed

Elektrische test: 100% getest vóór verzending

Kwaliteitsnorm: IPC-klasse 2

Typische toepassingen
Het Megtron 6 (M6) R-5775-laminaat wordt veel gebruikt in de volgende industrieën:

5G-communicatie: millimetergolfantennen, RF-front-ends voor AAU (Active Antenna Unit).

Automobiele elektronica: 77 GHz millimetergolf radar, ADAS (Advanced Driver-Assistance Systems).

Datacenters: High-speed server moederborden, 400G/800G optische module PCB's.

Aerospace: Hoogfrequente schakelplaten voor satellietcommunicatie en radarsystemen.

Consumentenelektronica: Wi-Fi 6E/7 routers, AR/VR apparaten.

Waarom Megtron 6 (M6) PCB kiezen?
Hoge prestaties: geoptimaliseerd voor toepassingen met hoge frequentie en hoge snelheid.

Kosteneffectief: compatibel met de traditionele FR-4-verwerkingstechnologie.

Betrouwbaarheid: Uitstekende thermische en elektrische eigenschappen zorgen voor langdurige stabiliteit.

Wereldwijd beschikbaar: klaar voor wereldwijde verzending

Neem contact met ons op voor vragen
Als u op zoek bent naar hoogwaardige PCB's met Megtron 6 (M6) laminaat, zijn wij hier om u te helpen.we hebben de expertise om betrouwbare en kosteneffectieve oplossingen te leveren.
