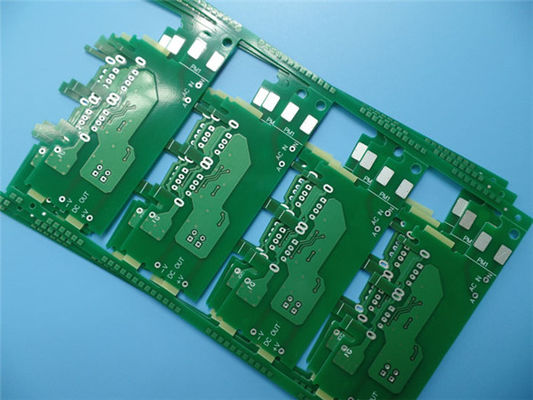

1.0mm Epoxyglas ITEQ FR4 van de de Raadsonderdompeling van de 2 Lagenkring Zilveren PCB

MOQ:	1PCS
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-470.V1.0

Basismateriaal:

Aantal lagen:

2 lagen

PCB-dikte:

1,0 mm ±0,1

PCB-formaat:

120x79mm = 4 STUKS

Soldeer masker:

groente

Zeefdruk:

Koperen gewicht:

Oppervlakteafwerking:

Onderdompeling zilver

Markeren:

1.0mm de Raad van de 2 Laagkring

ITEQ FR4 de Raad van de 2 Laagkring

De Onderdompelings Zilveren PCB van ITEQ FR4

Productbeschrijving

Onderdompeling zilver pcb op 1.0 mm epoxy glas ITEQ FR-4 2 laag circuit board voor USB-oplader

1.1 Algemene beschrijving

Dit is een type 2 laag printplaat gebouwd op FR-4 substraat met Tg 170°C voor de toepassing van USB-oplader.0 mm dik met wit zijderap ((Taiyo) op groen soldeermasker (Nanya) en onderdompeling zilver op padsHet basismateriaal is van Taiwan ITEQ leveren 4 tot PCB per paneel. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van geleverde Gerber gegevens. Elk 30 panelen zijn verpakt voor verzending.

1.2 Kenmerken en voordelen

Uitstekende thermische weerstand en geschikt voor loodvrij proces

Kan horizontaal werken en heeft een hoog rendement

AOI-inspectie

Voldoen aan uw PCB-behoeften van prototype tot massaproductie.

12 uur offerte

Prototype-PCB-capaciteit

1.3 Toepassing

Router draadloos

Bluetooth-adapter voor pc

Motorcontroller

GSM-tracking

Modem HSDPA

1.4 Parameter en gegevensblad

PCB-grootte	120 x 79 mm = 4 stuks
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Jawel.
LAYER STACK	koper ------- 17,8um ((0,5 oz) + PLATE
	FR-4 0,8 mm
	koper ------- 17,8um ((0,5 oz) + PLATE
Technologie
Minimaal spoor en ruimte:	4 ml/4 ml
Minimale / maximale gaten:	0.5/3.8 mm
Aantal verschillende gaten:	4
Aantal boorgaten:	135
Aantal geslepen gletsjes:	1
Aantal interne uitsnijdingen:	0
Impedantiebeheersing	- Nee.
Materiaal voor het bord
Glas epoxy:	FR-4, ITEQ IT-180A TG>170
Eindfolie externe:	1 oz
Eindfolie intern:	0 oz
Eindhoogte van PCB:	1.0 mm ± 0.1
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompeling zilver, Ag> 0,15 μm
Soldeermasker:	Boven en beneden, 12 micron minimum.
Kleur van het soldeermasker:	Groen, LP-4G G-05, Nanya geleverd.
Type soldeermasker:	LPSM
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Top
Kleur van de component Legende	Wit, S-380W, Taiyo geleverd.
Naam of logo van de fabrikant:	Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA	Gelast door gaten (PTH), via tent.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059" (0,15mm)
Platenplatering:	0.0030" (0.076mm)
Tolerantie van de boor:	0.002" (0,05 mm)
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

1.5 ITEQ Laminat/Prepreg: IT-180ATC / IT-180ABS

Vastgoed	Dikte < 0,50 mm		Dikte ¥0,50 mm		Eenheden	Testmethode
	[0,0197 in]		[0,0197 in]		Eenheden	Testmethode
	Typische waarde	Specificaties	Typische waarde	Specificaties	Metrische	IPC-TM-650
	Typische waarde	Specificaties	Typische waarde	Specificaties	(Engels)	(of zoals vermeld)
Peelingsterkte, minimaal					N/mm	2.4.8
A. Koperen folie met een laag profiel en koperen folie met een zeer laag profiel - alle koperen met een gewicht > 17 mm					(lb/inch)	2.4.8.2
B. koperen folie met standaardprofiel	0.88 (5.0)	0.70 (4.00)	0.88 (5.0)	0.70 (4.00)		2.4.8.3
1Na thermische stress.
2. bij 125°C
3. Na-procesoplossingen	1.23 (7.0)	0.80 (4.57)	1.40 (8.0)	1.05 (6.00)
	1.05 (6.0)	0.70 (4.00)	1.23 (7.0)	0.70 (4.00)
	1.05 (6.0)	0.55 (3.14)	1.23 (7.0)	0.80 (4.57)
Volumeweerstand, minimaal					MW-cm	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	106	- Dat is...	- Dat is...
B. Na vochtbestendigheid	- Dat is...	- Dat is...	3.0x10¹⁰	104
C. Bij verhoogde temperatuur E-24/125	5.0x10¹⁰	103	1.0x10¹⁰	103
Oppervlakteweerstand, minimaal					MW	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	104	- Dat is...	- Dat is...
B. Na vochtbestendigheid	- Dat is...	- Dat is...	3.0x10¹⁰	104
C. Bij verhoogde temperatuur E-24/125	4.0x10¹⁰	103	4.0x10¹⁰	103
Maximale vochtopname	- Dat is...	- Dat is...	0.12	0.8	%	2.6.2.1
Dielectrische afbraak, minimaal	- Dat is...	- Dat is...	60	40	kV	2.5.6
Permittiviteit (Dk, 50% harsinhoud)		5.4		5.4	- Dat is...
(gelamineerd en gelamineerd prepreg)
A. 1MHz	4.4		4.4			2.5.5.9
B. 1 GHz	4.4		4.4
C. 2 GHz	4.2		4.3			2.5.5.13
D. 5 GHz	4.1		4.1
E. 10 GHz	4		4.1
Verlies Tangent (Df, 50% harsinhoud)		0.035		0.035	- Dat is...
(gelamineerd en gelamineerd prepreg)
A. 1MHz	0.015		0.014			2.5.5.9
B. 1 GHz	0.015		0.015
C. 2 GHz	0.015		0.015			2.5.5.13
D. 5 GHz	0.016		0.016
E. 10 GHz	0.017		0.016
Buigkracht, minimaal					N/mm²	2.4.4
A. Lange richting	- Dat is...	- Dat is...	500 tot en met 530	415	(lb/in)²)
	- Dat is...	- Dat is...	(72.500-76.850)	- Zestig.190
B. Kruisrichting	- Dat is...	- Dat is...	410 tot en met 440	345
	- Dat is...	- Dat is...	(59 450-63 800)	- Vijftig.140
Boogweerstand, minimaal	125	60	125	60	s	2.5.1
Thermische spanning 10 s bij 288°C [550,4F],minimum					Rating	2.4.13.1
A. ongehaald	Pass.	Pass Visueel	Pass.	Pass Visueel
B. gegraveerd	Pass.	Pass Visueel	Pass.	Pass Visueel
Elektrische sterkte, minimaal	45	30	- Dat is...	- Dat is...	kV/mm	2.5.6.2
(gelamineerd en gelamineerd prepreg)	45	30	- Dat is...	- Dat is...	kV/mm	2.5.6.2
ontvlambaarheid,	V-0	V-0	V-0	V-0	Rating	UL94
(gelamineerd en gelamineerd prepreg)	V-0	V-0	V-0	V-0	Rating	UL94
Glasovergangstemperatuur (DSC)	175	170 minimaal	175	170 minimaal	̊C	2.4.25
Afbraaktemperatuur	- Dat is...	- Dat is...	345	340 minimaal	̊C	2.4.24.6
Afbraaktemperatuur	- Dat is...	- Dat is...	345	340 minimaal	̊C	(5% gewichtsverlies)
X/Y-as CTE (40°C tot 125°C)	- Dat is...	- Dat is...	10-13	- Dat is...	PPM/ ̊C	2.4.24
Z-as CTE						2.4.24
A. Alfa 1	- Dat is...	- Dat is...	45	Maximaal 60	PPM/ ̊C
B. Alpha 2	- Dat is...	- Dat is...	210	Maximaal 300	PPM/ ̊C
C. 50 tot 260 graden C	- Dat is...	- Dat is...	2.7	3.0 maximaal	%
Thermische weerstand						2.4.24.1
A. T260	- Dat is...	- Dat is...	> 60	Minimaal 30	De notulen
B. T288	- Dat is...	- Dat is...	> 30	Minimaal 15	De notulen
CAF-weerstand	- Dat is...	- Dat is...	Pass.	AABUS	Pass/mislukken	2.6.25
