Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Grondstof: | TC600 1.27mm | Laagtelling: | 2 lagen |
---|---|---|---|
PCB-Dikte: | 1,4 mm ±0.1 | PCB-Grootte: | 120 x 66mm=1up |
Soldeerselmasker: | zwart | Silkscreen: | wit |
Kopergewicht: | 1oz | De oppervlakte eindigt: | Onderdompelingszilver, 80,8% |
Markeren: | De Raad van PCB van de hoge snelheidsmicrogolf,PCB-Microgolf Oven Circuit Board,De tweezijdige Raad van Microgolfpcb |

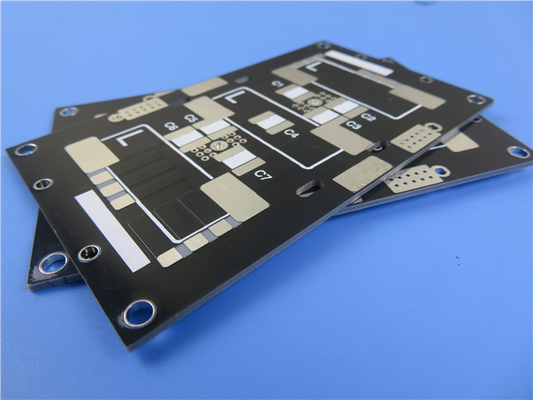

TC600 hoge Frequentiepcb 50mil 1.27mm de Tweezijdige Raad van de Microgolfkring met Onderdompelingszilver
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene Beschrijving
Dit is een type van PCB van het hittebeheer op het substraat van TC600 van Rogers (Arlon) wordt gemaakt met 50mil-dikte, beginnend 0.5oz-koper, gebeëindigd 1oz-koper, zwart die soldeerselmasker aan componentenkant en onderdompelingszilver op stootkussens wordt geplateerd dat. Het is een dubbele die laagraad vanaf IPC klasse 2 norm wordt vervaardigd. Alle raad is de elektro geteste, vliegende sonde van 100% of testinrichting, vóór verzending.
PCB-Specificaties
PCB-GROOTTE | 120 x 66mm=1up |
RAADStype | Tweezijdige PCB |
Aantal Lagen | 2 lagen |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 17um (0,5 oz) de HOOGSTE laag van +plate |
TC600 1.27mm | |
koper - 17um (0,5 oz) + plaatbot Laag | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 6 mil/6 mil |
Minimum/Maximumgaten: | 0,5 mm/4,0 mm |
Aantal Verschillende Gaten: | 6 |
Aantal Boorgaten: | 87 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole: | nr |
Aantal van Gouden vinger: | 0 |
RAADSmateriaal | |
Glas Epoxy: | TC600 1.27mm |
Definitieve externe folie: | 1,0 oz |
Definitieve interne folie: | N/A |
Definitieve hoogte van PCB: | 1,4 mm ±0.1 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelingszilver, 80,8% |
Het soldeerselmasker is van toepassing: | Hoogste kant en bodemkant |
De Kleur van het soldeerselmasker: | Zwart |
Het Type van soldeerselmasker: | LPI |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | Componentenkant |
Kleur van Componentenlegende | Wit |
Fabrikant Name of Embleem: | N/A |
VIA | Geplateerd door gat (PTH), minimumgrootte 0.5mm. |
FLAMIBILITY CLASSIFICATIE | 94V-0 |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Onze Voordelen
1. De krachtige PCB-mogelijkheden steunen uw onderzoek en ontwikkeling, verkoop en marketing;
2. PCB-de Producten en de Productie worden verklaard door erkende organisaties;
3. 16000㎡ workshop met 30000㎡ outputvermogen en 8000 types van PCB's per maand;
4. Het snelle CADCAM-controleren en vrij PCB-citaat;
5. Geen minimumordehoeveelheid. 1 stuk is beschikbaar;
6. Een Team met hartstocht, discipline, verantwoordelijkheid en eerlijkheid;
7. 19+-meer dan jaren van de ervaring van hoge frequentiepcb;
8. Het vermogen van prototypepcb aan het vermogen van de Volumeproductie;
9. Levering op tijd: >98%, het tarief van de Klantenklacht: <1>
10. IPC Klassen 2/IPC Klasse 3;
Onze PCB-Mogelijkheden (2022)
Parameter | Waarde |
Laagtellingen | 1-32 |
Substraatmateriaal | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz. |
Maximumgrootte | Het vliegen test: 900*600mm, Inrichtingstest 460*380mm, Geen test 1100*600mm |
De Tolerantie van het raadsoverzicht | ±0,0059“(0.15mm) |
PCB-Dikte | 0,0157“ - 0,3937“ (0.40mm--10.00mm) |
Diktetolerantie (T≥0.8mm) | ±8% |
Diktetolerantie (t<0.8mm) | ±10% |
De Dikte van de isolatielaag | 0,00295“ - 0,1969“ (0.075mm--5.00mm) |
Minimumspoor | 0,003“ (0.075mm) |
Minimumruimte | 0,003“ (0.075mm) |
Buitenkoperdikte | 35µm--350µm (1oz-10oz) |
Binnenkoperdikte | 17µm--350µm (0.5oz - 10oz) |
(Mechanisch) boorgat | 0,0079“ - 0,25“ (0.2mm--6.35mm) |
Gebeëindigd (Mechanisch) Gat | 0,0039“ - 0,248“ (0.10mm--6.30mm) |
(Mechanische) DiameterTolerance | 0,00295“ (0.075mm) |
(Mechanische) registratie | 0,00197“ (0.05mm) |
Beeldverhouding | 12:1 |
Het Type van soldeerselmasker | LPI |
Min Soldermask Bridge | 0,00315“ (0.08mm) |
Min Soldermask Clearance | 0,00197“ (0.05mm) |
Stop via Diameter | 0,0098“ - 0,0236“ (0.25mm--0.60mm) |
De Tolerantie van de impedantiecontrole | ±10% |
De oppervlakte eindigt | HASL, HASL ALS, ENIG, Onderdompelingstin, Onderdompelingszilver, OSP, Gouden Vinger, Zuivere gouden geplateerd enz. |
