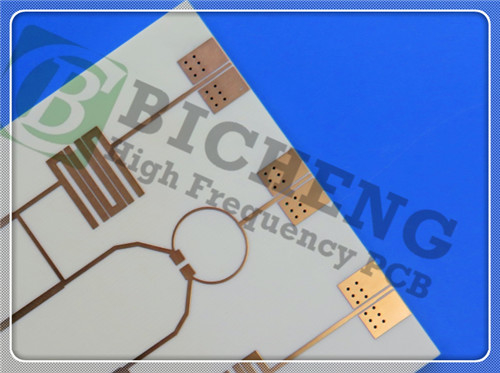

WL-CT338 PCB 30mil Dubbelzijdig met onderdompeling zilver

In het voortdurend evoluerende landschap van de elektronica blijft de vraag naar hoogfrequente betrouwbaarheid en prestaties groeien.speciaal ontworpen om aan deze eisen te voldoenIn dit artikel worden de ingewikkelde details van de WL-CT338 besproken en worden de samenstelling, kenmerken, toepassingen en voordelen ervan ten opzichte van concurrerende materialen benadrukt.

1Inleiding tot WL-CT338

Het WL-CT338 PCB is een geavanceerd product gemaakt van organische polymer keramische glasvezel beklede koper geplatte laminaat.De thermosettende hars-gebaseerde structuur bestaat nauwkeurig uit koolwaterstofhars, keramiek en glasvezelstof, die samenwerken om een lage verliesprestatie te bereiken die essentieel is voor hoogfrequente toepassingen.Het ontwerp van dit PCB vergemakkelijkt verwerkingstechnieken die vergelijkbaar zijn met die van FR4-materialen, een gebruiksvriendelijk alternatief voor traditionele PTFE-materialen.

Samenstelling en kenmerken

De dielectrische laag van de WL-CT338 combineert koolwaterstofhars en composietkeramiek en zorgt voor:

- laag verlies: ideaal voor hoogfrequente ontwerpen, waardoor de degradatie van het signaal wordt verminderd.


- Hoogtemperatuurweerstand: met een glazen overgangstemperatuur (Tg) van meer dan 280°C is het geschikt voor omgevingen waar thermische stabiliteit van cruciaal belang is.


- Temperatuurstabiliteit: heeft een stabiele temperatuurcoëfficiënt van dielektrische constante, waardoor de prestaties bij verschillende temperaturen consistent zijn.

2. Belangrijkste kenmerken

Dielectrische eigenschappen

De WL-CT338 heeft indrukwekkende dielectrische eigenschappen:

- Dielectrische constante: 3,38 bij 10 GHz en 23°C, waardoor een uitstekende balans tussen signaalsnelheid en signaalverlies wordt bereikt.


- Dissipatiefactor: een lage dissipatiefactor van 0,0029 bij 10 GHz minimaliseert energieverlies bij hoogfrequente toepassingen.

Thermisch beheer

Een effectief warmtebeheer is van cruciaal belang in elektronische ontwerpen.

- Thermische geleidbaarheid: een thermische geleidbaarheid van 0,7 W/MK zorgt voor een efficiënte warmteafvoer en beschermt gevoelige onderdelen.


- lage thermische uitbreiding: gelijke koper CTE (coëfficiënt van thermische uitbreiding) in X-as (14 ppm/°C), Y-as (16 ppm/°C) en Z-as (50 ppm/°C) bevordert de structurele integriteit en betrouwbaarheid.

Vochtbestendigheid

Met een vochtabsorptie van slechts 0,04%, is de WL-CT338 ontworpen om vochtige omgevingen te weerstaan, waarbij de elektrische prestaties en levensduur behouden blijven.

3. PCB-constructie Details

Het is voorzien van een robuuste 2-laag rigide PCB stapel:

- Koperlagen: twee 35 μm koperlagen die een 0,762 mm (30 mil) laag van WL-CT338 dielectric materiaal bedekken.


- Afmetingen: de afmetingen van het plaatje zijn 68,5 mm x 108,3 mm met een einddikte van 0,6 mm.


- Specificaties voor sporen en gaten: ontworpen met een minimale sporen/ruimte van 4/6 mil en een minimale gatgrootte van 0,3 mm, voor verschillende componenten.

Afwerking van het oppervlak en kwaliteitsborging

De oppervlakte wordt bereikt door middel van onderdompeling zilveren bekleding, aangevuld met groene soldeermaskers en witte zijde-scherm voor een verbeterd zicht.Elke PCB ondergaat een strenge 100% elektrische test vóór verzending., zodat elke eenheid aan hoge kwaliteitsnormen voldoet.

4. Toepassingen

De WL-CT338 PCB is veelzijdig, met toepassingen in verschillende industrieën:

- Telecommunicatie: ideaal voor basisstationantennes en satellietcommunicatiesystemen, waar de signaalintegrititeit van het allergrootste belang is.


- Automobilerij: gebruikt in radars, sensoren en navigatiesystemen, die bijdragen aan de vooruitgang van de automobieltechnologie.


- RF-technologie: ondersteunt vermogenversterkers en RF-apparaten, waardoor een betrouwbare werking in hoogfrequente scenario's wordt gewaarborgd.


- WIMAX en gedistribueerde antennes: geschikt voor moderne draadloze communicatiesystemen, waardoor de connectiviteit en prestaties worden verbeterd.

5Waarom WL-CT338 kiezen?

Het WL-CT338 PCB is niet alleen een product, het vertegenwoordigt een verbintenis tot kwaliteit, prestaties en innovatie.

- Eenvoud van de verwerking: vergelijkbare verwerkingstechnieken met FR4-materialen stroomlijnen het ontwerp en de productie.


- Consistente prestaties: hoge stabiliteit van de dielectrische eigenschappen zorgt voor betrouwbare functionaliteit bij veeleisende toepassingen.


- Wereldwijde beschikbaarheid: de WL-CT338 is wereldwijd beschikbaar, waardoor hij voor verschillende projecten toegankelijk is.

Conclusies

Samengevat is het WL-CT338 PCB van Wangling een geavanceerde oplossing voor hoogfrequente ontwerpen, waarbij geavanceerde materialen met een robuuste constructie worden gecombineerd.in combinatie met zijn veelzijdigheid in toepassingen, maakt het een uitstekende keuze voor ingenieurs en fabrikanten die hun elektronische ontwerpen willen verbeteren.De WL-CT338 zal ongetwijfeld een cruciale rol spelen bij het vormgeven van de toekomst van hoogfrequente circuits.
