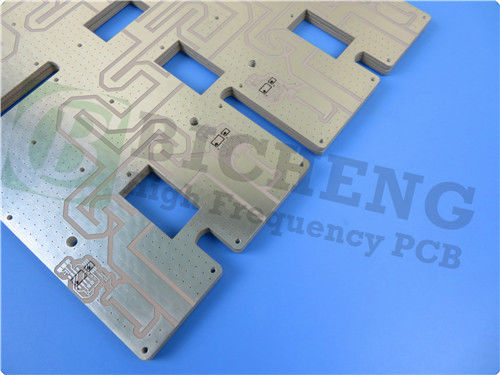

We zijn blij met onze nieuw verschenen PCB: de RF-60TC PCB. Speciaal ontworpen voor de strenge eisen van RF en microwave toepassingen,de RF-60TC PCB stelt een nieuwe standaard in de hoogfrequente technologie.
Belangrijkste kenmerken van RF-60TC-PCB's
De RF-60TC PCB is gemaakt van een uniek keramisch gevulde, glasversterkte PTFE-laminaat, dat tal van voordelen biedt ten opzichte van traditionele materialen.
- Hoge thermische geleidbaarheid: met een thermische geleidbaarheid tot 1,05 W/M*K (1 oz koper) dissipeert de RF-60TC warmte efficiënt, wat cruciaal is voor het behoud van de prestaties in toepassingen met een hoog vermogen.
- Dielectrische constante van 6.15: bij 10 GHz zorgt deze eigenschap voor een uitstekende signaalintegratie en minimaal signaalverlies.
- lage dissipatiefactor: een lage dissipatiefactor van 0,002 bij 10 GHz/23°C verhoogt de efficiëntie, met name in toepassingen met een hoge winst.
| RF-60TC Typische waarden |
| Vastgoed |
Testmethode |
Eenheid |
Waarde |
Eenheid |
Waarde |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 (gewijzigd) |
|
6.15 ± 0.15 |
|
6.15 ± 0.15 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 (gewijzigd) |
|
0.002 |
|
0.002 |
| TcK |
|
ppm/°C |
- Drie.581 |
ppm/°C |
- Drie.581 |
| Dielectrische afbraak |
IPC-650 2.5.6 |
kV |
55 |
kV |
55 |
| Dielectrische sterkte |
IPC-650 2.5.6.2 |
V/mil |
550 |
V/mm |
21,654 |
| Arcweerstand |
IPC-650 2.5.1 |
- Een seconde. |
> 180 |
- Een seconde. |
> 180 |
| Vochtopname |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Flexurale sterkte (MD) |
IPC-650 2.4.4 |
PSI |
10,000 |
N/mm2 |
69 |
| Flexurale sterkte (CD) |
IPC-650 2.4.4 |
PSI |
9,000 |
N/mm2 |
62 |
| Treksterkte (MD) |
IPC-650 2.4.19 |
PSI |
9,000 |
N/mm2 |
62 |
| Treksterkte (CD) |
IPC-650 2.4.19 |
PSI |
7,000 |
N/mm2 |
48 |
| Young's Modulus (MD) |
ASTM D 3039/IPC-TM-650 2.4.19 |
KPSI |
721 |
N/mm2 |
4971 |
| Poisson's ratio (MD) |
ASTM D 3039/IPC-TM-650 2.4.19 |
|
0.155 |
|
0.155 |
| Peelingsterkte (1 oz ED) |
IPC-650 2.4.8 |
Lbs/in |
8 |
N/mm |
1.43 |
| Thermische geleidbaarheid (niet bekleed) |
IPC-650 2.4.50 |
W/M*K |
0.9 |
W/M*K |
0.9 |
| Thermische geleidbaarheid (CH/CH) |
IPC-650 2.4.50 |
W/M*K |
1 |
W/M*K |
1 |
| Thermische geleidbaarheid (C1/C1) |
IPC-650 2.4.50 |
W/M*K |
1.05 |
W/M*K |
1.05 |
| Dimensionale stabiliteit (MD) |
IPC-650 2.4.39 Sec. 5.4 (Na het bakken) |
mils/in |
0.01 |
mm/M |
0.01 |
| Dimensionele stabiliteit (CD) |
IPC-650 2.4.39 Sec. 5.4 (Na het bakken) |
mils/in |
0.69 |
mm/M |
0.69 |
| Dimensionale stabiliteit (MD) |
IPC-650 2.4.39 Sec. 5.5 (thermische spanning) |
mils/in |
0.06 |
mm/M |
0.06 |
| Dimensionele stabiliteit (CD) |
IPC-650 2.4.39 Sec. 5.5 (thermische spanning) |
mils/in |
0.8 |
mm/M |
0.8 |
| Oppervlakteweerstand |
IPC-650 2.5.17.1 (na vochtigheid) |
Moehm. |
1.0 x 108 |
Moehm. |
1.0 x 108 |
| Volumeweerstand |
IPC-650 2.5.17.1 (na vochtigheid) |
Mohm/cm |
1.0 x 108 |
Mohm/cm |
1.0 x 108 |
| CTE (X- en Y-as) |
IPC-650 2.4.41 (RT- 150 °C) |
ppm/°C |
9.9 |
ppm/°C |
9.9 |
| CTE (Z-as) |
IPC-650 2.4.41 (RT- 150 °C) |
ppm/°C |
40 |
ppm/°C |
40 |
| Dichtheid (specifieke zwaartekracht) |
IPC-650 2.3.5 |
g/cm3 |
2.84 |
g/cm3 |
2.84 |
| Specifieke warmte |
IPC-650 2.4.50 |
J/gK |
0.94 |
J/gK |
0.94 |
| Td (2% Wt. Verlies) |
IPC - 650 2.4.24.6 / TGA |
°F |
930 |
°C |
500 |
| Td (5% Wt. Verlies) |
IPC - 650 2.4.24.6 / TGA |
°F |
960 |
°C |
515 |
| Brandbaarheidsklasse |
UL 94 |
|
V-0 |
|
V-0 |
Warmtegeleiding en haar belang
Een effectief thermisch beheer is van vitaal belang in hoogfrequente toepassingen.verlenging van de levensduur van actieve componenten en verbetering van de betrouwbaarheid op lange termijnDeze eigenschap is met name nuttig in omgevingen waar warmteophoping de prestaties in gevaar kan brengen.
Dielektrische eigenschappen die de prestaties verbeteren
De RF-60TC PCB heeft uitstekende dielectrische eigenschappen, waaronder een stabiele dielectrische constante over frequentie en temperatuur.de RF-60TC handhaaft de signaalintegrititeit in een breed temperatuurbereik, waardoor het geschikt is voor uiteenlopende bedrijfsomstandigheden.
Dimensionele stabiliteit voor complexe ontwerpen
Een van de opvallende kenmerken van het RF-60TC PCB is de dimensionale stabiliteit, met lage thermische uitbreidingscoëfficiënten (CTE) van 9,9 ppm/°C (X/Y-as) en 40 ppm/°C (Z-as).Deze stabiliteit is essentieel voor het bouwen van PCB's met een hoog laaggetal, waardoor betrouwbare door gaten geplate verbindingen worden gewaarborgd en de prestatie-integriteit gedurende de gehele levensduur van het PCB wordt gehandhaafd.
Strenge kwaliteitsnormen
Bij Bicheng is kwaliteitsborging van het allergrootste belang. Elk PCB van ons ondergaat voor verzending een uitgebreide 100% elektrische test, in overeenstemming met IPC-Klasse-2-normen.Deze strenge testen zorgen ervoor dat elk PCB voldoet aan de hoge prestatieverwachtingen, waardoor ingenieurs en ontwerpers zelfvertrouwen krijgen.
| PCB materiaal: |
op basis van PTFE gevulde glasvezel van keramiek |
| Aanduiding: |
RF-60TC |
| Dielectrische constante: |
6.15 |
| Aantal lagen: |
Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm) |
| PCB-dikte: |
10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1,524mm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Toepassingen van RF-60TC-PCB's in verschillende industrieën
De veelzijdigheid van de RF-60TC PCB maakt het mogelijk om te excelleren in tal van toepassingen, waaronder:
- High Power Versterkers: Ideaal voor RF-versterkers die een efficiënte warmteafvoer en betrouwbare prestaties vereisen.
- Miniaturiseerde antennes: Perfect voor compacte ontwerpen, zoals GPS-antennes en RFID-lezers, waar ruimte een premie is.
- Filters, koppelers en splitters: de RF-60TC-PCB ondersteunt geavanceerd signaalbeheer.
- Satellietcommunicatie: ontworpen om te voldoen aan de veeleisende eisen van de satelliettechnologie en zorgt voor een robuuste prestatie in kritieke toepassingen.
Vergelijking met traditionele PCB-materialen
Vergeleken met traditionele PCB-materialen, biedt de RF-60TC superieure prestatie-eigenschappen.en dimensionale stabiliteit maken het een voorkeur keuze voor hoogfrequente toepassingen, waardoor ingenieurs de grenzen van ontwerp en functionaliteit kunnen verleggen.
Toekomstige trends in PCB-technologie
Naarmate de elektronische industrie zich blijft ontwikkelen, zal de vraag naar hoogwaardige PCB's zoals de RF-60TC naar verwachting toenemen.Innovaties in materialen en productieprocessen zullen leiden tot nog geavanceerdere oplossingen die de prestaties en betrouwbaarheid in RF- en microgolftoepassingen verbeteren.
Conclusies en contactgegevens
Bij Bicheng zijn we toegewijd aan het leveren van hoogfrequente PCB-oplossingen die voldoen aan de behoeften van moderne elektronische toepassingen.De RF-60TC PCB vertegenwoordigt een belangrijke vooruitgang in de hoogfrequente technologie, met uitzonderlijk warmtebeheer, lage dielectriciteitsverliezen en een robuuste constructie.
Voor meer informatie of om specifieke vereisten te bespreken, neem dan contact op met ons verkoopteam op sales10@bichengpcb.com.We zijn toegewijd aan het leveren van de hoogste kwaliteit producten en uitzonderlijke ondersteuning om u te helpen uw projectdoelen te bereiken.
