In de snel evoluerende wereld van de elektronica vereist het streven naar prestaties vaak innovatieve materialen en technologieën.2LM-PCB is een uitstekende oplossing voor ingenieurs en ontwerpers die werken in elektronische en microgolfcircuits. .
RT/duroïde 6010.2LM Laminaten
RT/duroid 6010.2LM is een keramisch-PTFE composietmateriaal dat bekend staat om zijn hoge dielectrische constante en lage verlieskenmerken.dit laminaat is ideaal voor circuits die werken op X-band frequenties en onderDoor zijn unieke eigenschappen kunnen ontwerpers de grootte van de schakelingen verminderen zonder de prestaties op te offeren.
Belangrijkste kenmerken en specificaties
1Hoog dielectrische constante (Dk):
De RT/duroïde 6010.2LM beschikt over een dielectrische constante van 10,2 ± 0,25 bij 10 GHz.die vooral gunstig is in compacte elektronische apparaten waar ruimte een premie is.
2. lage verdrijvingsfactor:
Met een dissipatiefactor van slechts 0,0023 bij 10 GHz minimaliseert dit PCB signaalverlies, waardoor hoogfrequente signalen zelfs over langere afstanden hun integriteit behouden.Deze eigenschap is cruciaal voor toepassingen zoals satellietcommunicatie en radarsystemen..
3- Thermische stabiliteit:
Het PCB vertoont een ontbindingstemperatuur (Td) van 500°C, waardoor het bestand is tegen extreme bedrijfsomstandigheden.Deze thermische veerkracht is essentieel voor toepassingen in omgevingen waar temperatuurschommelingen vaak voorkomen.
4Vochtbestendigheid:
Met een vochtabsorptie van slechts 0,01%, vermindert de RT/duroid 6010.2LM het risico op elektrisch verlies door vochtigheid aanzienlijk.Deze eigenschap is vooral belangrijk in buitenomgevingen of met een hoge luchtvochtigheid, waar vocht de prestaties van het circuit kan in gevaar brengen.
5Gecontroleerde thermische uitbreiding:
Het PCB vertoont lage koëfficiënten van thermische uitbreiding (CTE) van 24 ppm/°C in de X- en Y-richting en 47 ppm/°C in de Z-richting.Deze eigenschap zorgt voor betrouwbare geplatte door gaten en minimaliseert het risico van delaminatie in meerlagige planken.
| NT1vervaardiging NT1 verwerking |
| Vastgoed |
NT1vervaardiging |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
10.2±0.25 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
10.7 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0023 |
Z. |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
-425 |
Z. |
ppm/°C |
-50°C-170°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
5 x 105 |
|
Mohm.cm |
Een |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
5 x 106 |
|
Moehm. |
Een |
IPC 2.5.17.1 |
| Trekkende eigenschappen |
ASTM D638 (0,1/min. depressie) |
| Young's Modulus |
931 ((135) 559 ((81) |
X Y |
MPa ((kpsi) |
Een |
| De ultieme stress |
17(2.4) 13(1.9) |
X Y |
MPa ((kpsi) |
Een |
| De ultieme spanning |
9 tot 15 7 tot 14 |
X Y |
% |
Een |
| Compressieve eigenschappen |
|
ASTM D695 (0,05/min. verstelpercentage) |
| Young's Modulus |
2144 (311) |
Z. |
MPa ((kpsi) |
Een |
| De ultieme stress |
47(6.9) |
Z. |
MPa ((kpsi) |
Een |
| De ultieme spanning |
25 |
Z. |
% |
|
| Flexurale module |
4364 (633) 3751 (544) |
X |
MPa ((kpsi) |
Een |
ASTM D790 |
| De ultieme stress |
36 (5.2) 32 (4.4) |
X Y |
MPa ((kpsi) |
Een |
| Vervorming onder belasting |
0.26 1.3 |
Z Z |
% |
24 uur/50°C/7MPa 24 uur/150°C/7MPa |
ASTM D261 |
| Vochtopname |
0.01 |
|
% |
D48/50°C 0,050" ((1,27 mm) dik |
IPC-TM-650 2.6.2.1 |
| Warmtegeleidbaarheid |
0.86 |
|
W/m/k |
80°C |
ASTM C518 |
| Coëfficiënt van thermische uitbreiding |
24
24
47 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D3850 |
| Dichtheid |
3.1 |
|
g/cm3 |
|
ASTM D792 |
| Specifieke warmte |
1.00(0.239) |
|
j/g/k
(BTU/ib/OF) |
|
Berekeningen |
| Koperen schil |
12.3 (2.1) |
|
pli (N/mm) |
na soldeervloeiing |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|

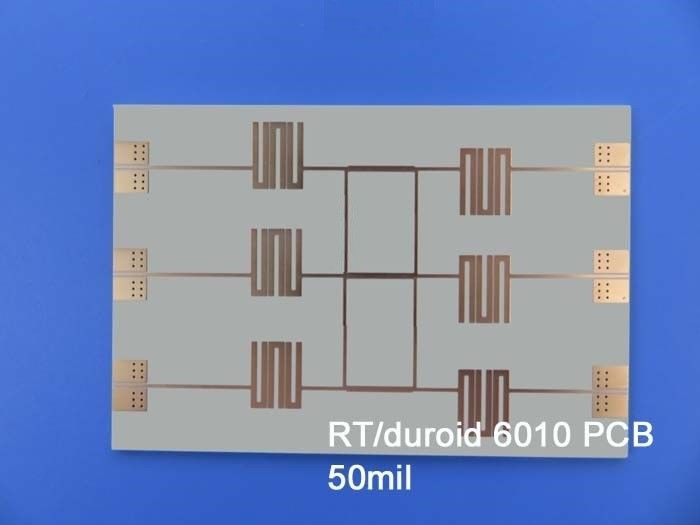

Details van de bouw
De RT/duroïde 6010.2LM PCB is nauwgezet geconstrueerd met de volgende specificaties:
- Stack-up: 2-laag rigide PCB
- Koperlagen: elke koperlaag is 35 μm dik en biedt een robuuste geleidbaarheid.
- Kernmateriaal: de kern van de PCB bestaat uit de RT/duroïde 6010.2LM van 1,27 mm (50 mil) en heeft de essentiële dielectrische eigenschappen.
- Specificaties voor sporen en gaten: de minimale sporen/ruimte bedraagt 5/6 millimeter en de minimale gatengrootte is 0,4 mm, waardoor ingewikkelde ontwerpen mogelijk zijn.
- Oppervlakteafwerking: de onderdompelingsgoud afwerking verbetert de soldeerbaarheid en biedt een uitstekende bescherming tegen oxidatie.
Kwaliteitsborging
Kwaliteit staat voorop in de PCB-productie, en de RT/duroid 6010.2LM PCB voldoet aan de IPC-Klasse-2-normen.het waarborgen van betrouwbaarheid en prestaties in kritieke toepassingen.
Voordelen van het gebruik van RT/duroïde 6010.2LM PCB
1.Vermindering van de grootte van het circuit:De hoge dielectrische constante stelt ontwerpers in staat om kleinere, efficiëntere circuits te maken, wat vooral voordelig is in moderne compacte apparaten.
2.Laag verlies:De lage afvoerfactor zorgt ervoor dat de signalen met minimale verliezen worden doorgegeven,essentieel voor het behoud van de integriteit van hoogfrequente signalen in toepassingen zoals vermogenversterkers en satellietcommunicatie.
3.Betrouwbaarheid in ruwe omgevingen:Met lage vochtabsorptie en hoge thermische stabiliteit kan dit PCB betrouwbaar werken in een verscheidenheid aan uitdagende omgevingen, waardoor het geschikt is voor toepassingen in de luchtvaart, telecommunicatie,en defensie.
4.Herhaalbare circuitprestaties:Strenge controle over dielectrische constante en dikte zorgt voor een consistente prestatie op meerdere platen, een essentiële factor voor massaproductie.
| PCB materiaal: |
keramische PTFE-composite |
| Aanduiding: |
NT1vervoer |
| Dielectrische constante: |
10.2 ± 0,25 (proces); 10.7 (ontwerp) |
| Aantal lagen: |
1 laag, 2 laag |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: |
10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP. |
Typische toepassingen
De veelzijdigheid van het RT/duroïde 6010.2LM-PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:
- Patch antennes: ideaal voor draadloze communicatiesystemen waar ruimte en efficiëntie cruciaal zijn.
- Satellietcommunicatiesystemen: de lage verliezen verbeteren de signaalintegriteit over lange afstanden.
- Versterkers: ontworpen om hoogfrequente signalen te verwerken met minimale verliezen, waardoor ze geschikt zijn voor RF-toepassingen.
- Systemen voor het vermijden van botsingen met vliegtuigen: betrouwbaarheid en prestaties zijn van cruciaal belang in de lucht- en ruimtevaart, waar veiligheid van het allergrootste belang is.
- Ground Radar Warning Systems: De hoge thermische stabiliteit en lage vochtabsorptie van de PCB's dragen bij aan een effectieve prestatie in radarsystemen.
Conclusies
De RT/duroïde 6010.2LM PCB vertegenwoordigt een belangrijke vooruitgang in PCB-technologie, die een unieke combinatie van hoge dielectrische constante, laag verlies en robuuste thermische stabiliteit biedt.Met zijn zorgvuldige constructie en strenge kwaliteitsborgingDe RT/duroïde 6010 is een van de meest geavanceerde radiocommunicatiesystemen in Europa.2LM-PCB is een essentieel onderdeel om optimale prestaties en betrouwbaarheid te bereiken.
Verken de mogelijkheden met RT/duroid 6010.2LM en verhef je ontwerpen naar nieuwe hoogten!
