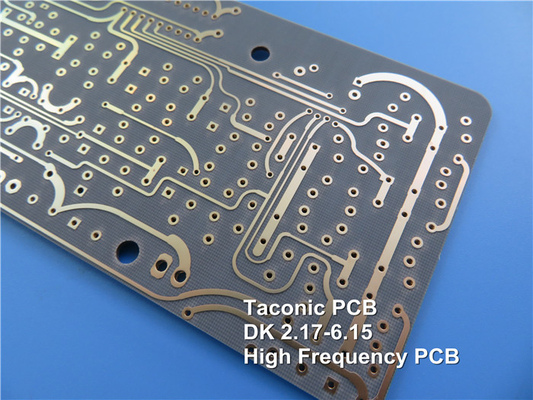

2 laag TLY-5 onderdompeling tin pcb voor hoogfrequentie project

Overzicht van TLY-5-laminaat
De basis van het TLY-5 PCB ligt in de geavanceerde laminaatcompositie.TLY-5 biedt een superieure dimensionale stabiliteit in vergelijking met conventionele gesneden vezelversterkte PTFE-compositesDeze stabiliteit is van cruciaal belang voor de productie in grote hoeveelheden, waar consistentie en betrouwbaarheid van het allergrootste belang zijn.

Belangrijkste materiaalkenmerken

Dielektrische constante (Dk): met een waarde van 2,2 en een strakke tolerantie van ±0,02 bij 10 GHz/23°C zorgt de TLY-5 PCB voor minimaal signaalverlies en uitzonderlijke prestaties in hoogfrequente omgevingen.

Verliestangent (Df): Bij slechts 0,0009 bij 10 GHz draagt de lage dissipatiefactor bij aan een hoge signaalintegrititeit, waardoor het ideaal is voor toepassingen die nauwkeurigheid vereisen.

Vochtabsorptie: een vochtabsorptie van slechts 0,02% minimaliseert het risico op afname van de prestaties in de loop van de tijd, met name in vochtige omgevingen.

Voordelen van TLY-5 PCB
1Dimensioneel stabiel.
Een van de belangrijkste voordelen van de TLY-5 PCB is de dimensie stabiliteit.vermindering van het risico op vervorming of vervorming tijdens de vervaardiging of het gebruik.

2. Lage verdrijvingsaandelen
De lage DF van het TLY-5 PCB verbetert de signaalintegrititeit, waardoor het geschikt is voor hoogfrequente toepassingen waar zelfs kleine verliezen tot aanzienlijke prestatieproblemen kunnen leiden.Deze eigenschap is van cruciaal belang voor radarsystemen voor auto's en millimetergolfantennes.

3. lage vochtopname
De minimale vochtopname van het TLY-5 PCB beschermt tegen afname van de prestaties.Deze eigenschap is met name gunstig voor buitenactiviteiten of omgevingen met schommelende luchtvochtigheid.

4. Hoog koper peeling sterkte
Het TLY-5 PCB heeft een hoge koperen peelingsterkte, waardoor duurzaamheid en betrouwbaarheid in veeleisende toepassingen worden gewaarborgd.Deze eigenschap is essentieel om ervoor te zorgen dat de geleidende lagen intact blijven onder mechanische spanning.

5Eenvormige dielektrische constante
De constante dielektrische constant over de hele linie zorgt voor voorspelbare prestaties, wat van vitaal belang is voor toepassingen die nauwkeurigheid in de signaaloverdracht vereisen.

Details van de bouw
Deze PCB is gebouwd als een tweelaags stijf plaat, speciaal ontworpen om aan de behoeften van hoogfrequente toepassingen te voldoen.
bouw:

Koperlagen: Elke koperlaag meet 35 μm en biedt een uitstekende geleidbaarheid.

Kernmateriaal: De kern van TLY-5 is 0,762 mm (30 mil) dik, wat bijdraagt aan de mechanische stabiliteit van het bord.

Minimale sporen- en gatgroottes: het bord ondersteunt een minimale sporen-/ruimte van 4/5 mil en een minimale gatgrootte van 0,3 mm, waardoor ingewikkelde ontwerpen en layouts met een hoge dichtheid mogelijk zijn.

Dikte en gewicht: De afgewerkte plaat heeft een dikte van 0,8 mm, met een kopergewicht van 1 oz (1,4 mils) op de buitenste lagen, waardoor voldoende geleidbaarheid wordt gewaarborgd zonder afbreuk te doen aan de grootte.

Kwaliteitsborging
Voordat elk TLY-5-PCB wordt verzonden, wordt het voor 100% elektrisch getest om functionaliteit en betrouwbaarheid te garanderen.

Toepassingen van TLY-5 PCB
De TLY-5 PCB is veelzijdig en ideaal voor een breed scala aan toepassingen, waaronder:

Automotive Radar: Het TLY-5 PCB ondersteunt hoogfrequente signalen die nodig zijn voor nauwkeurige detectie en navigatie.

Satelliet- en cellulaire communicatie: door zijn lage verliezen en stabiele kenmerken is het geschikt voor communicatieapparaten die in moeilijke omgevingen werken.

Krachtversterkers: Het TLY-5 PCB is ontworpen om hoge stroomniveaus te verwerken, waardoor het een uitstekende keuze is voor het versterken van signalen in verschillende toepassingen.

LNB's, LNA's en LNC's: deze componenten zijn essentieel in satelliettechnologie en het TLY-5 PCB zorgt voor optimale prestaties bij signaalontvangst en -verwerking.

Aerospace-toepassingen: met zijn lichte en stabiele constructie is het TLY-5 PCB een betrouwbare keuze voor lucht- en ruimtevaartelektronica, waar prestaties en betrouwbaarheid van cruciaal belang zijn.

Ka-, E- en W-bandtoepassingen: het TLY-5-PCB is ontworpen om effectief te werken in deze hoogfrequente banden, waardoor het geschikt is voor geavanceerde communicatietechnologieën.

Conclusies
De TLY-5 PCB vertegenwoordigt een belangrijke vooruitgang in de printplaat technologie.en uitzonderlijke dielectrische prestaties, maakt het de ideale oplossing voor hoogfrequente toepassingen in verschillende industrieën.De TLY-5 PCB is klaar om te voldoen aan de uitdagingen van de elektronische eisen van morgen..

Voor ingenieurs en fabrikanten die op zoek zijn naar een betrouwbare, hoogwaardige PCB-oplossing, is de TLY-5 een investering in kwaliteit en innovatie die succes zal opleveren in het huidige competitieve landschap.
