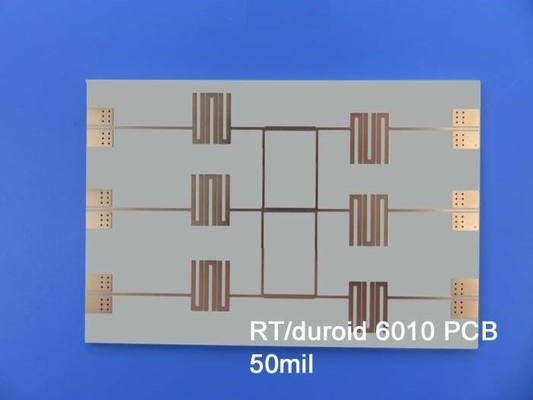

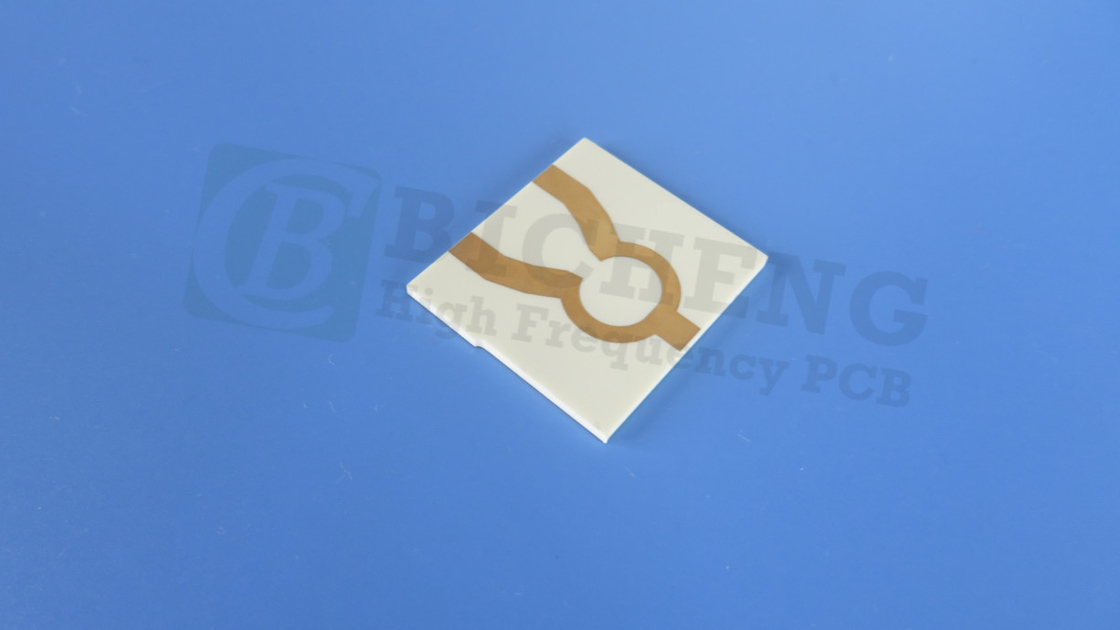

RT / Duroïde 6010.2LM 2 laag pcb-bord voor microgolfcircuitontwerp

RT / Duroïde 6010.2LM 2 laag pcb-bord voor microgolfcircuitontwerp

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
NT2vervoer
PCB-grootte:
46 mm x 54,3 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompeling zilver
Aantal lagen:
2-laag
PCB-dikte:
10mil
Markeren:

NT1 platen

,

Duroïde 6010.2LM 2-laag pcb-bord

,

Microwave 2-laag pcb-bord

Productbeschrijving

Met de RT/duroid 6010.2LM PCB, een high-performance oplossing speciaal ontworpen voor elektronische en microgolf circuits.dit laminaat biedt een hoge dielectrische constante, waardoor het ideaal is voor toepassingen die een aanzienlijke vermindering van de schakelgrootte vereisen.het waarborgen van betrouwbare en herhaalbare circuitprestaties.



Wat is RT/duroïde 6010.2LM?
RT/duroid 6010.2LM is een geavanceerd laminaatmateriaal dat bestaat uit keramische PTFE-composites.waar traditionele materialen mogelijk tekort schietenDe hoge dielectrische constante en de lage verlieskenmerken maken dit laminaat bijzonder geschikt voor toepassingen in de X-bandfrequenties en daaronder.



Belangrijkste kenmerken
1Hoog dielectrische constante (Dk):
De RT/duroïde 6010.2LM heeft een Dk van 10,2 ± 0,25 bij 10 GHz..



2Laag verlies:
Met een dissipatiefactor van 0,0023 bij 10 GHz minimaliseert dit materiaal het signaalverlies, waardoor het ideaal is voor hoogfrequente toepassingen.Deze eigenschap is van cruciaal belang voor het behoud van de signaalintegriteit in microgolfcommunicatie.



3- Thermische stabiliteit:
Het laminaat heeft een ontbindingstemperatuur (Td) van 500 °C, wat aangeeft dat het bestand is tegen hoge temperaturen tijdens de verwerking.in combinatie met een lage coëfficiënt van thermische uitbreiding (CTE) van 24 ppm/°C in de x- en y-richting en 47 ppm/°C in de z-richting, zorgt voor betrouwbare prestaties onder verschillende omgevingsomstandigheden.



4Vochtbestendigheid:
Met een vochtabsorptie van slechts 0,01%, vermindert de RT/duroïde 6010.2LM effectief de risico's van vochtgerelateerde elektrische verliezen, waardoor de betrouwbaarheid van de circuits wordt verbeterd.



5. Brandbaarheid:
Het materiaal voldoet aan de V-0 ontvlambaarheid volgens UL94, waardoor de veiligheid in risicovolle toepassingen wordt gewaarborgd.

PCB-constructie


Vastgoed NT1vervaardiging De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 10.2±0.25 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 10.7 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.0023 Z.   10 GHz/A IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -425 Z. ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Volumeweerstand 5 x 105   Mohm.cm Een IPC 2.5.17.1
Oppervlakteweerstand 5 x 106   Moehm. Een IPC 2.5.17.1
Trekkende eigenschappen ASTM D638 (0,1/min. depressie)
Young's Modulus 931 ((135) 559 ((81) X Y MPa ((kpsi) Een
De ultieme stress 17(2.4) 13(1.9) X Y MPa ((kpsi) Een
De ultieme spanning 9 tot 15 7 tot 14 X Y % Een
Compressieve eigenschappen   ASTM D695 (0,05/min. verstelpercentage)
Young's Modulus 2144 (311) Z. MPa ((kpsi) Een
De ultieme stress 47(6.9) Z. MPa ((kpsi) Een
De ultieme spanning 25 Z. %
Flexurale module 4364 (633) 3751 (544) X MPa ((kpsi) Een ASTM D790
De ultieme stress 36 (5.2) 32 (4.4) X Y MPa ((kpsi) Een
Vervorming onder belasting 0.26 1.3 Z Z % 24 uur/50°C/7MPa 24 uur/150°C/7MPa ASTM D261
Vochtopname 0.01   % D48/50°C 0,050" ((1,27 mm) dik IPC-TM-650 2.6.2.1
Warmtegeleidbaarheid 0.86   W/m/k 80°C ASTM C518
Coëfficiënt van thermische uitbreiding 24
24
47
X
Y
Z.
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D3850
Dichtheid 3.1   g/cm3   ASTM D792
Specifieke warmte 1.00(0.239)   j/g/k
(BTU/ib/OF)
  Berekeningen
Koperen schil 12.3 (2.1)   pli (N/mm) na soldeervloeiing IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



STackup Ontwerp
Deze PCB is gebouwd met een tweelaags stijf ontwerp, dat omvat:



Koperlaag 1: 35 μm
Kernmateriaal: Rogers RT/duroïde 6010.2LM, metingen 0,254 mm (10 mil)
Koperlaag 2: 35 μm



Afmetingen en specificaties
Afmetingen van het bord: 46 mm x 54,3 mm, met een tolerantie van ± 0,15 mm.
Minimaal spoor/ruimte: 4/4 mils, waardoor een precieze routing van signalen mogelijk is.
Minimale gaatemafmeting: 0,5 mm, geschikt voor verschillende onderdelen.
Afgeronde plaatdikte: 0,3 mm, waardoor het profiel van het plaatje voor compacte toepassingen wordt geoptimaliseerd.
Afgesloten kopergewicht: 1 oz (1,4 ml) voor buitenste lagen, evenwicht geleidbaarheid en warmteverlies.



Afwerking van het oppervlak en kwaliteitsborging
Oppervlakteafwerking: onderdompeling zilver, met uitstekende lasbaarheid en bescherming tegen oxidatie.



Silkscreen en Solder Mask: Het bovenste silkscreen is wit, terwijl het bovenste soldeermasker groen is, waardoor componenten en verbindingen gemakkelijk kunnen worden geïdentificeerd.De onderzijde heeft geen zijde- of soldeermasker, waardoor kosten en complexiteit worden verminderd.


Elektrische testen: Elke PCB ondergaat voor verzending 100% elektrische testen, zodat elke eenheid aan strenge kwaliteitsnormen voldoet.



RT / Duroïde 6010.2LM 2 laag pcb-bord voor microgolfcircuitontwerp 0



Voordelen van het gebruik van RT/duroïde 6010.2LM PCB
1Vermindering van de grootte van het circuit:
De hoge dielektrische constante maakt het mogelijk om kleinere schakelingen te ontwerpen, waardoor compacter elektronische apparaten mogelijk zijn.



2Verbeterde prestaties:
De lage verlieskenmerken zorgen ervoor dat de signalen sterk blijven, waardoor de noodzaak van extra versterkers of signaalconditionering wordt verminderd.



3Betrouwbaarheid in meerlagige platen:
De lage Z-asverruiming ondersteunt de integriteit van doorgeslagen gaten, wat essentieel is voor meerlagige toepassingen.



4. Veerkracht tegen milieufactoren:
Een lage vochtabsorptie en een hoge thermische stabiliteit zorgen voor een robuuste prestatie onder uiteenlopende bedrijfsomstandigheden.



5- Consistentie in de productie:
Tig.
De controle over dielectrische constante en dikte zorgt voor herhaalbare prestaties in de productie.



PCB materiaal: keramische PTFE-composite
Aanduiding: NT1vervoer
Dielectrische constante: 10.2 ± 0,25 (proces); 10.7 (ontwerp)
Aantal lagen: 1 laag, 2 laag
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte: 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP.



Typische toepassingen
De veelzijdigheid van het RT/duroïde 6010.2LM PCB maakt het mogelijk om het in verschillende hightech toepassingen te gebruiken, waaronder:



Patch antennes: worden gebruikt in draadloze communicatieapparaten voor signaaloverdracht.
Satellietcommunicatiesystemen: essentieel voor een betrouwbare gegevensoverdracht in ruimteapplicaties.

Versterkers van vermogen: Critische componenten in RF-toepassingen, die de nodige versterking van signalen bieden.

Systemen voor het voorkomen van botsingen met vliegtuigen: essentieel voor de verbetering van de veiligheid in de luchtvaart door middel van effectieve signaalverwerking.

Ground Radar Warning Systems: gebruikt in militaire en defensie toepassingen voor de detectie van bedreigingen.



Conclusies
De RT/duroïde 6010.2LM PCB is een bewijs van de vooruitgang in PCB-technologie, die tegemoetkomt aan de groeiende eisen aan hoogfrequente prestaties, betrouwbaarheid,en miniaturisatie in elektronisch ontwerpDe unieke combinatie van functies en voordelen maakt het een ideale keuze voor ingenieurs en fabrikanten die willen innoveren op het gebied van telecommunicatie, lucht- en ruimtevaart en defensie.Door de RT/duroïde 6010 te kiezen.2LM PCB, u investeert niet alleen in superieure technologie, maar zorgt ook voor het succes van uw elektronische toepassingen in een steeds concurrerender markt.

producten
DETAILS VAN DE PRODUCTEN
RT / Duroïde 6010.2LM 2 laag pcb-bord voor microgolfcircuitontwerp
MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
NT2vervoer
PCB-grootte:
46 mm x 54,3 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompeling zilver
Aantal lagen:
2-laag
PCB-dikte:
10mil
Min. bestelaantal:
1 stuks
Prijs:
USD9.99-99.99/PCS
Verpakking Details:
Vacuümzakken+kartonnen
Levertijd:
8-9 werkdagen
Betalingscondities:
T/T
Levering vermogen:
5000 stuks per maand
Markeren

NT1 platen

,

Duroïde 6010.2LM 2-laag pcb-bord

,

Microwave 2-laag pcb-bord

Productbeschrijving

Met de RT/duroid 6010.2LM PCB, een high-performance oplossing speciaal ontworpen voor elektronische en microgolf circuits.dit laminaat biedt een hoge dielectrische constante, waardoor het ideaal is voor toepassingen die een aanzienlijke vermindering van de schakelgrootte vereisen.het waarborgen van betrouwbare en herhaalbare circuitprestaties.



Wat is RT/duroïde 6010.2LM?
RT/duroid 6010.2LM is een geavanceerd laminaatmateriaal dat bestaat uit keramische PTFE-composites.waar traditionele materialen mogelijk tekort schietenDe hoge dielectrische constante en de lage verlieskenmerken maken dit laminaat bijzonder geschikt voor toepassingen in de X-bandfrequenties en daaronder.



Belangrijkste kenmerken
1Hoog dielectrische constante (Dk):
De RT/duroïde 6010.2LM heeft een Dk van 10,2 ± 0,25 bij 10 GHz..



2Laag verlies:
Met een dissipatiefactor van 0,0023 bij 10 GHz minimaliseert dit materiaal het signaalverlies, waardoor het ideaal is voor hoogfrequente toepassingen.Deze eigenschap is van cruciaal belang voor het behoud van de signaalintegriteit in microgolfcommunicatie.



3- Thermische stabiliteit:
Het laminaat heeft een ontbindingstemperatuur (Td) van 500 °C, wat aangeeft dat het bestand is tegen hoge temperaturen tijdens de verwerking.in combinatie met een lage coëfficiënt van thermische uitbreiding (CTE) van 24 ppm/°C in de x- en y-richting en 47 ppm/°C in de z-richting, zorgt voor betrouwbare prestaties onder verschillende omgevingsomstandigheden.



4Vochtbestendigheid:
Met een vochtabsorptie van slechts 0,01%, vermindert de RT/duroïde 6010.2LM effectief de risico's van vochtgerelateerde elektrische verliezen, waardoor de betrouwbaarheid van de circuits wordt verbeterd.



5. Brandbaarheid:
Het materiaal voldoet aan de V-0 ontvlambaarheid volgens UL94, waardoor de veiligheid in risicovolle toepassingen wordt gewaarborgd.

PCB-constructie


Vastgoed NT1vervaardiging De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 10.2±0.25 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 10.7 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.0023 Z.   10 GHz/A IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -425 Z. ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Volumeweerstand 5 x 105   Mohm.cm Een IPC 2.5.17.1
Oppervlakteweerstand 5 x 106   Moehm. Een IPC 2.5.17.1
Trekkende eigenschappen ASTM D638 (0,1/min. depressie)
Young's Modulus 931 ((135) 559 ((81) X Y MPa ((kpsi) Een
De ultieme stress 17(2.4) 13(1.9) X Y MPa ((kpsi) Een
De ultieme spanning 9 tot 15 7 tot 14 X Y % Een
Compressieve eigenschappen   ASTM D695 (0,05/min. verstelpercentage)
Young's Modulus 2144 (311) Z. MPa ((kpsi) Een
De ultieme stress 47(6.9) Z. MPa ((kpsi) Een
De ultieme spanning 25 Z. %
Flexurale module 4364 (633) 3751 (544) X MPa ((kpsi) Een ASTM D790
De ultieme stress 36 (5.2) 32 (4.4) X Y MPa ((kpsi) Een
Vervorming onder belasting 0.26 1.3 Z Z % 24 uur/50°C/7MPa 24 uur/150°C/7MPa ASTM D261
Vochtopname 0.01   % D48/50°C 0,050" ((1,27 mm) dik IPC-TM-650 2.6.2.1
Warmtegeleidbaarheid 0.86   W/m/k 80°C ASTM C518
Coëfficiënt van thermische uitbreiding 24
24
47
X
Y
Z.
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D3850
Dichtheid 3.1   g/cm3   ASTM D792
Specifieke warmte 1.00(0.239)   j/g/k
(BTU/ib/OF)
  Berekeningen
Koperen schil 12.3 (2.1)   pli (N/mm) na soldeervloeiing IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



STackup Ontwerp
Deze PCB is gebouwd met een tweelaags stijf ontwerp, dat omvat:



Koperlaag 1: 35 μm
Kernmateriaal: Rogers RT/duroïde 6010.2LM, metingen 0,254 mm (10 mil)
Koperlaag 2: 35 μm



Afmetingen en specificaties
Afmetingen van het bord: 46 mm x 54,3 mm, met een tolerantie van ± 0,15 mm.
Minimaal spoor/ruimte: 4/4 mils, waardoor een precieze routing van signalen mogelijk is.
Minimale gaatemafmeting: 0,5 mm, geschikt voor verschillende onderdelen.
Afgeronde plaatdikte: 0,3 mm, waardoor het profiel van het plaatje voor compacte toepassingen wordt geoptimaliseerd.
Afgesloten kopergewicht: 1 oz (1,4 ml) voor buitenste lagen, evenwicht geleidbaarheid en warmteverlies.



Afwerking van het oppervlak en kwaliteitsborging
Oppervlakteafwerking: onderdompeling zilver, met uitstekende lasbaarheid en bescherming tegen oxidatie.



Silkscreen en Solder Mask: Het bovenste silkscreen is wit, terwijl het bovenste soldeermasker groen is, waardoor componenten en verbindingen gemakkelijk kunnen worden geïdentificeerd.De onderzijde heeft geen zijde- of soldeermasker, waardoor kosten en complexiteit worden verminderd.


Elektrische testen: Elke PCB ondergaat voor verzending 100% elektrische testen, zodat elke eenheid aan strenge kwaliteitsnormen voldoet.



RT / Duroïde 6010.2LM 2 laag pcb-bord voor microgolfcircuitontwerp 0



Voordelen van het gebruik van RT/duroïde 6010.2LM PCB
1Vermindering van de grootte van het circuit:
De hoge dielektrische constante maakt het mogelijk om kleinere schakelingen te ontwerpen, waardoor compacter elektronische apparaten mogelijk zijn.



2Verbeterde prestaties:
De lage verlieskenmerken zorgen ervoor dat de signalen sterk blijven, waardoor de noodzaak van extra versterkers of signaalconditionering wordt verminderd.



3Betrouwbaarheid in meerlagige platen:
De lage Z-asverruiming ondersteunt de integriteit van doorgeslagen gaten, wat essentieel is voor meerlagige toepassingen.



4. Veerkracht tegen milieufactoren:
Een lage vochtabsorptie en een hoge thermische stabiliteit zorgen voor een robuuste prestatie onder uiteenlopende bedrijfsomstandigheden.



5- Consistentie in de productie:
Tig.
De controle over dielectrische constante en dikte zorgt voor herhaalbare prestaties in de productie.



PCB materiaal: keramische PTFE-composite
Aanduiding: NT1vervoer
Dielectrische constante: 10.2 ± 0,25 (proces); 10.7 (ontwerp)
Aantal lagen: 1 laag, 2 laag
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte: 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP.



Typische toepassingen
De veelzijdigheid van het RT/duroïde 6010.2LM PCB maakt het mogelijk om het in verschillende hightech toepassingen te gebruiken, waaronder:



Patch antennes: worden gebruikt in draadloze communicatieapparaten voor signaaloverdracht.
Satellietcommunicatiesystemen: essentieel voor een betrouwbare gegevensoverdracht in ruimteapplicaties.

Versterkers van vermogen: Critische componenten in RF-toepassingen, die de nodige versterking van signalen bieden.

Systemen voor het voorkomen van botsingen met vliegtuigen: essentieel voor de verbetering van de veiligheid in de luchtvaart door middel van effectieve signaalverwerking.

Ground Radar Warning Systems: gebruikt in militaire en defensie toepassingen voor de detectie van bedreigingen.



Conclusies
De RT/duroïde 6010.2LM PCB is een bewijs van de vooruitgang in PCB-technologie, die tegemoetkomt aan de groeiende eisen aan hoogfrequente prestaties, betrouwbaarheid,en miniaturisatie in elektronisch ontwerpDe unieke combinatie van functies en voordelen maakt het een ideale keuze voor ingenieurs en fabrikanten die willen innoveren op het gebied van telecommunicatie, lucht- en ruimtevaart en defensie.Door de RT/duroïde 6010 te kiezen.2LM PCB, u investeert niet alleen in superieure technologie, maar zorgt ook voor het succes van uw elektronische toepassingen in een steeds concurrerender markt.
