Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | NT1 verpakking | PCB-grootte: | 65.33 mm x 59,89 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompeling zilver |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,7 mm |
| Markeren: | NT1 platen,Duroïde 6006 2 laag karton,Low Loss Circuit Projects board |
||

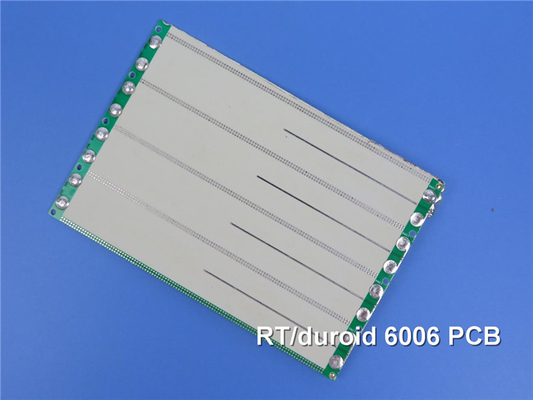

In de snel vooruitgaande wereld van de elektronica is de behoefte aan hoogwaardige printplaten (PCB's) van het allergrootste belang.De RT/duroid 6006 PCB onderscheidt zich als een uitzonderlijke oplossing voor toepassingen op microgolven en elektronische circuitsIn dit artikel worden de kenmerken, specificaties en voordelen van de RT/duroid 6006 besproken.het benadrukken van het belang ervan in het moderne circuitontwerp.
Materialen samenstelling en kenmerken
De RT/duroïde 6006 is een keramisch-PTFE-composite met uitstekende dielektrische eigenschappen.het maakt een aanzienlijke vermindering van de grootte van het circuit mogelijk, terwijl de prestaties behouden blijvenDeze hoge Dk stelt ingenieurs in staat compacte schakelingen te ontwerpen zonder de functionaliteit in gevaar te brengen.
Belangrijkste elektrische eigenschappen
Dissipatiefactor: De RT/duroid 6006 heeft een lage dissipatiefactor van 0.0027Deze eigenschap is cruciaal voor toepassingen die een hoge efficiëntie vereisen, met name in RF- en microgolfcircuits.
Thermische stabiliteit: met een thermische stabiliteit van meer dan 500 °C kan de RT/duroid 6006 extreme temperaturen weerstaan, waardoor deze geschikt is voor veeleisende omgevingen.De thermische coëfficiënt van de dielektrische constante is -410 ppm/°C, die een stabiele prestatie geeft over een breed temperatuurbereik (-50°C tot 170°C).
Vochtabsorptie: het PCB heeft een vochtabsorptie van slechts 0,05%, waardoor het betrouwbaarder is, vooral in vochtige omstandigheden.Deze lage vochtabsorptie draagt bij aan de levensduur en de prestatieconsistentie van de circuits.
| Vastgoed | NT1 verpakking | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 6.15±0.15 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 6.45 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -410 | Z. | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 7 x 107 | Mohm.cm | Een | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 2 x 107 | Moehm. | Een | IPC 2.5.17.1 | |
| Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
| Young's Modulus | 627(91) 517(75) | X Y | MPa ((kpsi) | Een | |
| De ultieme stress | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | Een | |
| De ultieme spanning | 12 tot 13 4 tot 6 | X Y | % | Een | |
| Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
| Young's Modulus | 1069 (115) | Z. | MPa ((kpsi) | Een | |
| De ultieme stress | 54(7.9) | Z. | MPa ((kpsi) | Een | |
| De ultieme spanning | 33 | Z. | % | ||
| Flexurale module | 2634 (382) 1951 (283) | X | MPa ((kpsi) | Een | ASTM D790 |
| De ultieme stress | 38 (5.5) | X Y | MPa ((kpsi) | Een | |
| Vervorming onder belasting | 0.33 2.1 | Z Z | % | 24 uur/50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
| Vochtopname | 0.05 | % | D48/50°C 0,050" ((1,27 mm) dik | IPC-TM-650 2.6.2.1 | |
| Warmtegeleidbaarheid | 0.49 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding | 47 34 117 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichtheid | 2.7 | g/cm3 | ASTM D792 | ||
| Specifieke warmte | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 14.3 (2.5) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Mechanische eigenschappen
De mechanische eigenschappen van de RT/duroid 6006 vergroten de toepasbaarheid ervan:
Young's Modulus: met waarden van 627 MPa in de X-richting en 517 MPa in de Y-richting, biedt het materiaal een robuuste mechanische sterkte.
Ultieme spanning: de ultieme spanningswaarden van 20 MPa (X) en 17 MPa (Y) geven aan dat het bestand is tegen aanzienlijke mechanische belastingen.
Coëfficiënt van thermische uitbreiding (CTE): De CTE-waarden zijn 47 ppm/°C (X), 34 ppm/°C (Y) en 117 ppm/°C (Z), waardoor dimensie stabiliteit wordt gewaarborgd bij verschillende temperaturen.
PCB-constructie en specificaties
Deze PCB heeft een goed ontworpen constructie:
Stack-up: 2-lagig stijf PCB
Koperlaag 1: 35 μm
RT-duroïde 6006 Kerndikte: 0,635 mm (25 mil)
Koperlaag 2: 35 μm
Afmetingen: 65,33 mm x 59,89 mm (±0,15 mm)
Afgeronde dikte: 0,7 mm
Oppervlakteafwerking: onderdompeling zilver, verbetert de soldeerbaarheid en beschermt de koperlagen.
Dit PCB ondersteunt een minimale sporen/ruimte van 5/5 mil en een minimale gaatengrootte van 0,5 mm, wat flexibiliteit in ontwerp en productie biedt.
Voordelen van RT/duroïde 6006 PCB's
De RT/duroid 6006 biedt een groot aantal voordelen:
Hoge dielectrische constante: zorgt voor compacte ontwerpen zonder de prestaties op te offeren.
Lage verlieskenmerken: ideaal voor hoogfrequente toepassingen, waardoor een betrouwbare signaaloverdracht wordt gewaarborgd.
Betrouwbare doorlopende gaten: Verbetert de connectiviteit en mechanische integriteit bij meerlagig ontwerp van platen.
| PCB materiaal: | Keramische PTFE-composites |
| Aanduiding: | NT1 verpakking |
| Dielectrische constante: | 6.15 |
| Dissipatiefactor | 0.0027 10GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
Verschillende toepassingen in verschillende industrieën
De veelzijdigheid van het RT/duroïde 6006 PCB maakt het geschikt voor verschillende toepassingen, waaronder:
Patch antennes: Perfect voor compacte ontwerpen in draadloze communicatie.
Satellietcommunicatiesystemen: zorgt voor een betrouwbare signaaloverdracht in ruimte toepassingen.
Krachtversterkers: Verbetert de prestaties in RF- en microgolfcircuits.
Systemen voor het voorkomen van botsingen met vliegtuigen: van cruciaal belang voor veiligheid en betrouwbaarheid in de luchtvaarttechnologie.
Ground Radar Warning Systems: zorgt voor nauwkeurige informatie in defensie toepassingen.
Kwaliteitsborging en normen
Elk PCB wordt strikt getest, inclusief een 100% elektrische test vóór verzending, in overeenstemming met IPC-Klasse-2-normen.Deze kwaliteitsverbintenis zorgt ervoor dat elke geleverde eenheid voldoet aan de hoogste prestatiecriteria.
Conclusies
De RT/duroid 6006 PCB vertegenwoordigt een belangrijke vooruitgang in de PCB-technologie en biedt ongeëvenaarde prestaties voor hoogfrequente toepassingen.mechanische sterkteDoor RT/duroid 6006 in uw projecten te integreren, kunt u de prestaties, betrouwbaarheid,en efficiëntieOntdek de mogelijkheden met RT/duroid 6006 en verhef uw ontwerpen tot nieuwe hoogten!
