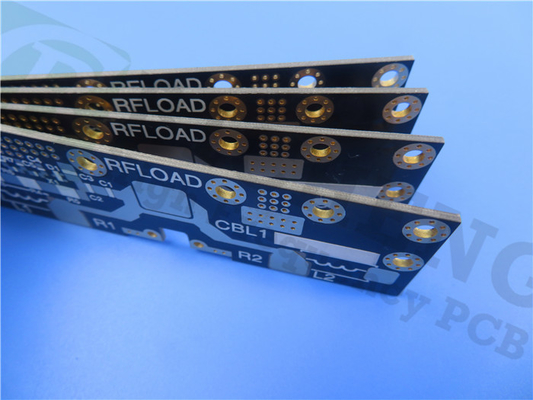

| Materiaal: | RT/Duroid 5880 | PCB-grootte: | 42.13 mm x 112,96 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.9 mm |
| Markeren: | NT1 - - - - - - - - - - - - - - - -,Modern Electronics 2-laag circuit board,0.9 mm 2-laag circuit board |
||
In het huidige elektronische landschap is het van het grootste belang om een superieure signaalintegrititeit te bereiken.Dit geavanceerde laminaat combineert PTFE-composites met glasmicrofibers, waardoor een solide basis wordt gelegd voor zowel RF- als microgolfcircuits.
Materialen samenstelling en kenmerken
De unieke samenstelling van RT/duroid 5880 zorgt voor ongeëvenaarde prestaties.dit pcb is op maat gemaakt voor breedbandtoepassingen, waardoor zelfs in de meest veeleisende omgevingen een betrouwbare communicatie mogelijk is.
Belangrijkste elektrische eigenschappen
Een van de opvallende kenmerken van de RT/duroid 5880 is de stabiliteit in verschillende temperatuurbereiken, met een temperatuurcoëfficiënt van dielectrische constante (TCDk) van -125 ppm/°C.Deze eigenschap is van cruciaal belang voor het behoud van een consistente prestatie, met name in toepassingen die thermische cyclus ondergaan.
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | - 50°Ctot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.9623) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test op 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| De ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 273.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| De ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °CTGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
PCB-constructie en specificaties
Dit PCB is geconstrueerd als 2-lagige starre platen met een kerndikte van 0,787 mm en koperlagen van 35 μm.De constructie is ontworpen om de prestaties te optimaliseren en tegelijkertijd het gemak van fabricage te garanderen, met een minimale sporen/ruimte-specificatie van 4/4 mil.
Voordelen van RT/duroïde 5880-PCB's
De voordelen van het gebruik van RT/duroid 5880 zijn talrijk.terwijl de chemische weerstand zorgt voor een lange levensduur tegen oplosmiddelen en reagentiaDeze combinatie van eigenschappen maakt RT/duroid 5880 de ideale oplossing voor ontwerpers die op zoek zijn naar betrouwbaarheid en prestaties.
Toepassingen in verschillende industrieën
RT/duroid 5880 is veelzijdig en kan worden gebruikt in verschillende toepassingen, zoals breedbandantennes van commerciële luchtvaartmaatschappijen, begeleidingssystemen en punt-tot-punt digitale radioantennes.Elke toepassing profiteert van het vermogen van het PCB om de signaalintegrititeit te behouden, zelfs onder moeilijke omstandigheden.
Kwaliteitsborging en testnormen
Voorafgaand aan de verzending ondergaat elk RT/duroid 5880 PCB strenge 100% elektrische tests, in overeenstemming met IPC-Klasse-2 normen.tot vaststelling van een norm voor hoogwaardige PCB's.
Conclusie: de invloed van RT/duroid 5880 op de elektronica-industrie
De RT/duroïde 5880 PCB is meer dan een circuit board, het is een transformatief onderdeel dat hoogfrequente ontwerpen naar nieuwe hoogten verheft.RT-duroid 5880 staat op het punt de toekomst van de elektronica vorm te geven, waardoor het een essentiële keuze is voor zowel ingenieurs als fabrikanten.
