0.15mm Flexibel circuit met FR4 Stiffner Yellow Coverlay Immersion Gold

0.15mm Flexible Circuit with FR4 Stiffner Yellow Coverlay Immersion Gold
0.15mm Flexible Circuit with FR4 Stiffner Yellow Coverlay Immersion Gold

Grote Afbeelding :  0.15mm Flexibel circuit met FR4 Stiffner Yellow Coverlay Immersion Gold

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuks
Prijs: USD9.99-99.99/PCS
Verpakking Details: Vacuümzakken+kartonnen
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000 stuks per maand
Gedetailleerde productomschrijving
Materiaal: Polyimide - 0,025 mm (1 mil) PCB-grootte: 260 mm x 5 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht: 1 oz (1,4 ml) buitenste lagen Afwerking van het oppervlak: Onderdompelingsgoud
Aantal lagen: 2-laag PCB-dikte: 0.15 mm
Markeren:

Geel bedekte flexibele schakel

,

FR4 Stiffner flexibel circuit

,

Onderdompeling Goud Flexibel Circuit

De nieuw verschenen Flexible Circuit Board (PCB) brengt een baanbrekende vooruitgang in de wereld van circuits.ook wel flex-circuit of flex printed circuit board genoemdIn tegenstelling tot traditionele stijve PCB's heeft het een opmerkelijk vermogen om te buigen, te draaien en te vervormen.en voldoen aan alle gewenste vorm- of ruimtevereisten, revolutionaire mogelijkheden voor het circuitontwerp.



De essentie van dit flexibele circuit ligt in zijn drie fundamentele elementen: koperen folie, dielektrisch materiaal en lijm.Deze componenten werken in synergie om uitzonderlijke prestaties en duurzaamheid te bieden, waardoor het PCB een onmisbare oplossing is voor een breed scala aan toepassingen.



Het primaire doel van de Flexible Circuit Board is betrouwbare verbindingen tussen printplaten en andere componenten te maken.Het dient als driedimensionaal substraat voor het monteren van onderdelen met oppervlakte-montage technologie (SMT)Deze circuits zijn bovendien bestand tegen dynamische buigingen, en kunnen worden gebruikt voor het opstellen van foto's, video's en andere apparaten die een ingewikkelde montage vereisen.het garanderen van consistente prestaties, zelfs in veeleisende omgevingenBovendien kunnen ze naadloos worden geïntegreerd in flex/rigid circuit boards, waardoor hun veelzijdigheid verder wordt uitgebreid.



Er zijn vier basissoorten flexibele schakelingen, elk afgestemd op specifieke vereisten:



1. Eenzijdige flexibele circuits: met een dun en flexibel basismateriaal wordt een koperen folie gelatineerd met behulp van kleefmiddel.een betere bescherming en isolatie bieden.



2. Dubbelzijdige flexibele schakelingen: dit type bestaat uit een dun en flexibel basismateriaal met op beide zijden gelamineerde koperen folie.De buitenste zijkanten van het circuit zijn vaak voorzien van dekking, waardoor de koperlagen verder worden versterkt.



3. Meerlaagse flexibele circuits: bestaande uit meerdere dunne en flexibele basislaminaat en koperen folie, deze circuits worden samengelamineerd met behulp van kleefmiddel.voor een grotere duurzaamheid worden de buitenste zijkanten gewoonlijk bedekt.



4. Flexible circuits with Rigid Areas: In scenario's waarin het flexibele circuit zware componenten of connectoren moet ondersteunen, wordt versterking noodzakelijk.een extra laag van polyimide of een glas/epoxilaminat, naar het aangewezen gebied.



Deze flexibele circuit board is vervaardigd met behulp van Shengyi's SF201 serie Polyimide materialen.met een dielectrische constante van minder dan 3.7 en een dissipatiefactor van minder dan 0,01 bij 10 GHz. Verkrijgbaar in diktes van 12,5um, 20um en 25um en met koperen opties van 12um, 18um, 35um en 70um,Deze materialen zorgen voor een uitstekende soldeerspelbaarheid., dimensionale stabiliteit en chemische weerstand.



Door zijn uitstekende flexibiliteit en elektrische eigenschappen garandeert de Flexible Circuit Board uitzonderlijke prestaties in verschillende toepassingen.het waarborgen van veilige verbindingen en het minimaliseren van het risico op storingenHet plaatje behoudt dimensionale stabiliteit, zelfs onder moeilijke omstandigheden, terwijl het opmerkelijke chemische weerstand vertoont voor een lange levensduur.is halogeenvrij en voldoet aan de EU-RoHS-richtlijn, waardoor het vrij is van schadelijke stoffen zoals Pb, Hg, Cd, Cr6+, PBB en PBDE.

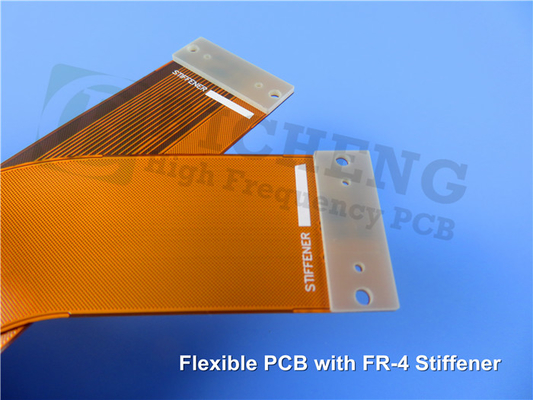

0.15mm Flexibel circuit met FR4 Stiffner Yellow Coverlay Immersion Gold 0



Met een afmeting van 260 mm x 5 mm, met een nauwkeurigheid van +/- 0,15 mm, is het de beste manier om de afmetingen van de PCB's te bepalen.het biedt een compacte maar veelzijdige oplossing voor de behoeften van de circuitsDe minimale sporen en ruimte van 3/3 mils zorgen voor een nauwkeurig circuitontwerp, terwijl de minimale gatgrootte van 0,3 mm compatibiliteit met verschillende componenten biedt.in combinatie met een 1 oz (1De oppervlakte van het onderdompelingsgoud zorgt voor een uitstekende geleidbaarheid en corrosiebestendigheid.Bijkomende details omvatten gele top- en bodem-oplosmaskers, witte zijderappen voor een duidelijke etikettering en een grondige 100% elektrische test die vóór verzending wordt uitgevoerd om de kwaliteit te waarborgen.



Met 12 componenten en 35 pads biedt deze flexibele circuit board veelzijdigheid in tal van toepassingen. of het nu gaat om computers, mobiele telefoons, digitale camera's, videorecorders, flatscreen displays,elektronica voor automobielDe aanpassingsvermogen en betrouwbaarheid van dit PCB maken het de voorkeur voor geavanceerde technologie.



Tot slot is de flexibele circuit board een belangrijke doorbraak in het ontwerp en de toepassing van circuits.De uitzonderlijke elektrische eigenschappen maken het een onmisbare oplossing voor complexe elektronische systemen.Met zijn brede toepassingsbereik en nauwkeurige constructie maakt dit PCB de weg vrij voor innovatie in verschillende industrieën, waardoor betrouwbare en efficiënte elektronische prestaties worden gewaarborgd.



0.15mm Flexibel circuit met FR4 Stiffner Yellow Coverlay Immersion Gold 1
