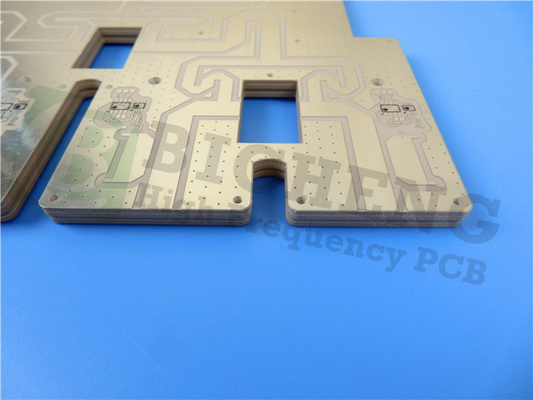

AD1000 microwave pcb gebouwd op 50 mil substraten voor radar antenne

Inleiding:

Hallo, vandaag gaan we de fascinerende wereld van geavanceerde ondergronden voor elektronische circuits onderzoeken en de uitzonderlijke eigenschappen van AD1000 verkennen.We zullen bespreken wat AD1000 onderscheidt van andere substraten, zijn opmerkelijke geweven glas versterkt PTFE materiaal, en hoe het biedt ongeëvenaarde dimensionale stabiliteit en mechanische robuustheid.De AD1000 maakt een revolutie in de miniaturisering van circuits en biedt nieuwe mogelijkheden voor vermogenversterkersDus laten we meteen beginnen.

1Elektrische eigenschappen:

De AD1000 heeft uitzonderlijke elektrische eigenschappen en de dielectrische constante varieert naargelang de dikte en bereikt een indrukwekkende waarde van 10,2 bij 10 GHz, terwijl de waarde bij 1 MHz nog moet worden bepaald.De ontlastingsfactor is even opmerkelijk, met een waarde van 0,0023 bij 10 GHz en nog te bepalen bij 1 MHz.

De temperatuurcoëfficiënt van de dielektrische constante bij 10 GHz is -380 ppm/°C, wat wijst op significante veranderingen van de dielektrische constante met de temperatuur.Als uw apparaten of systemen afhankelijk zijn van een consistent elektrisch vermogen, is een zorgvuldige materiaalkeuze cruciaal.

AD1000 vertoont een uitstekende volumeweerstand en oppervlakteweerstand, met uitstekende isolatie-eigenschappen.40x10^9 MΩ-cm en 5.36x10^7 MΩ-cm, alsook oppervlakteweerstandswaarden van 1,80x10^9 MΩ en 3,16x10^8 MΩ.

Volgens de IPC TM-650-normen is de AD1000 bestand tegen een elektrische kracht van 622 volt per mil, heeft een dielectrische afbraakspanning van meer dan 45 kV,en toont een indrukwekkende boogweerstand van meer dan 180 seconden.

2. Thermische eigenschappen:

AD1000 heeft uitstekende thermische eigenschappen, die essentieel zijn voor een betrouwbare werking van het elektronische systeem.met een vermogen van meer dan 50 W,Bovendien vertoont AD1000 opmerkelijke thermische uitbreidingskenmerken, met een CTE (X, Y) van respectievelijk 8 ppm/°C en 10 ppm/°C, en een CTE (Z) van 20 ppm/°C vanaf 50-150oC.

3Mechanische eigenschappen:

De AD1000 heeft niet alleen uitzonderlijke elektrische en thermische eigenschappen, maar ook een indrukwekkende mechanische sterkte.zelfs na thermische spanningBij hoge temperaturen van 150°C blijft de schilsterkte hoog bij 13,6 lb/in.

Met een Young's modulus van 200 kpsi is de AD1000 stijf en bestand tegen vervorming.het garanderen van veerkracht en duurzaamheid bij veeleisende toepassingen.

AD1000 toont een treksterkte van 5,1 kpsi (machinerichting) en 4,3 kpsi (kruisrichting), wat zijn vermogen om spanningskrachten te weerstaan benadrukt.met een drukmodulus van meer dan 425 kpsi, het behoud van de vorm en de structurele integriteit onder aanzienlijke drukbelastingen.

4Fysieke eigenschappen:

AD1000 vertoont uitstekende fysische eigenschappen, waaronder een lage waterabsorptie van slechts 0,03%, waardoor uitzonderlijke vochtbestendigheid wordt gewaarborgd.een lichte maar robuuste oplossing voor verschillende elektronische toepassingenDe thermische geleidbaarheid van AD1000 bedraagt 0,81 W/mK, wat een efficiënte warmteafvoer mogelijk maakt en de algehele prestaties van het apparaat verbetert.

AD1000 voldoet aan strenge ontvlambaarheidsnormen en behaalt een V0-classificatie in de UL-94-classificatie.en waterdamp bij 125oC en ≤10-6 torr..

Onze PCB-capaciteit (AD1000):

Conclusie:

AD1000 is een opmerkelijk substraat dat ongeëvenaarde elektrische, thermische, mechanische en fysische eigenschappen biedt.Het unieke PTFE-materiaal, versterkt met geweven glas, biedt uitzonderlijke dimensionale stabiliteit en mechanische robuustheid, waardoor het een ideale keuze is voor veeleisende toepassingen in vermogenversterkers, filters, koppelers en meer.

Met onze expertise en geavanceerde mogelijkheden kunnen wij betrouwbare en hoogwaardige PCB-oplossingen leveren die zijn afgestemd op uw specifieke behoeften.
