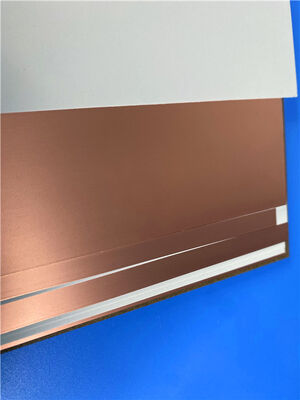

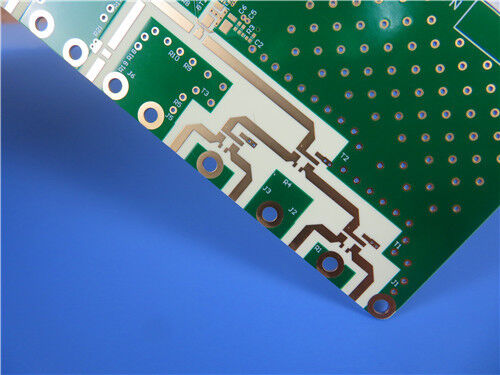

Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat

De 12-laags RO4350B en RO3010 hybride hoogfrequente PCB is een zeer nauwkeurige multi-diëlektrische RF-printplaat ontworpen voor microgolf- en breedbandcommunicatiesystemen met hoge dichtheid. Deze op maat gemaakte 12-laags hybride PCB heeft een professionele gemengde stapelstructuur, met 4mil RO4350B voor de bovenste en onderste buitenlagen, tussenliggende kernlagen met 5mil / 10mil / 25mil RO3010 high-Dk microgolfsubstraat en RO4450F prepreg als verbindend diëlektrisch materiaal door de hele stapel heen.

Deze PCB past een standaard gedifferentieerde koperconfiguratie toe: 1 oz koper voor buitenlagen voor robuuste hoogfrequente signaaloverdracht en stroomgeleiding, en 0,5 oz koper voor binnenlagen ter ondersteuning van ultrafijne lijngeleiding en lay-out met hoge dichtheid. Het beschikt over een groen soldeermasker met witte zeefdruk en een hoogwaardige nikkelvrije Palladium Gold-oppervlakteafwerking om signaalinterferentie door de nikkellaag te elimineren en superieure hoogfrequente geleidbaarheid en oxidatieweerstand te leveren. Met een bordafmeting van 107 mm x 91,5 mm (2 stuks per batch) en een geavanceerde meergroeps-blind via-structuur, combineert dit 12-laags hybride bord RO4350B breedbandstabiliteit met laag verlies en RO3010 high-DK-miniaturisatievoordelen, ideaal voor compacte, krachtige RF- en microgolfapparaattoepassingen.

12-laags RO4350B & RO3010 hybride PCB-specificaties

12-laags hybride PCB-stapeling

Wat is RO4350B? Laag-verlies breedband hoogfrequent laminaat

RO4350B is een premium glasversterkt koolwaterstof-keramisch laminaat dat behoort tot de Rogers RO4000-serie, algemeen erkend als een mainstream high-performance substraat voor commerciële RF- en microgolfcircuits. De RO4350B levert een stabiele diëlektrische constante (Dk=3,48) en een ultralage dissipatiefactor (Df=0,0037 @10GHz) en handhaaft consistente elektrische prestaties over een extreem breed frequentiespectrum, waardoor minimale signaalverzwakking wordt gegarandeerd voor breedband-hoogfrequente werking.

Anders dan traditionele PTFE-materialen die een complexe speciale verwerking vereisen, beschikt de RO4350B over uitstekende produceerbaarheid met volledige compatibiliteit met standaard FR-4-fabricageworkflows. Het vereist geen gespecialiseerde behandeling, ondersteunt geautomatiseerde PCB-verwerkingsapparatuur en is geschikt voor massaproductie in grote volumes. Met hoge thermische stabiliteit en betrouwbare CTE-matching met koperfolie voorkomt RO4350B laagdelaminering, via scheuren en thermische vervorming tijdens herhaaldelijk solderen en thermische cycli. De uitstekende breedbandstabiliteit, het lage invoegverlies en de hoge vermogensverwerkingscapaciteit maken dit tot het voorkeursmateriaal voor de buitenlaag voor hoogfrequente hybride PCB-ontwerpen.

RO4350B DATASHEET

RO4350BLaminaatToepassingen

Draadloze communicatie-infrastructuur:5G/6G-basisstation RF-front-endmodules, breedbandantennekaarten, eindversterkers (PA) en geluidsarme versterkers (LNA)

Magnetron- en RF-apparaten:Hoogfrequente filters, koppelaars, splitters en impedantie-aanpassingsnetwerken voor breedbandmicrogolfsystemen

Hoogfrequente systemen voor auto's:77GHz millimetergolfradar voor auto's, adaptieve cruisecontrol en monitoringmodules voor voertuigveiligheid

Precisietest- en meetapparatuur:Hoogfrequente testopstellingen, printplaten voor signaaloverdracht en verwerking

Elektronica voor ruimtevaart en defensie:RF-circuits met laag invoegverlies vereisen een hoge thermische stabiliteit en breedbandconsistentie

Wat is RO3010? High-Dk keramisch gevuld PTFE-microgolflaminaat

RO3010 is een hoogwaardig keramisch gevuld PTFE-composietlaminaatuit de Rogers RO3000-serie, speciaal ontworpen voor compacte, geminiaturiseerde microgolfcircuitontwerpen. Het beschikt over een hoge en stabiele diëlektrische constante van Dk = 10,2 ± 0,30 en een ultralage dissipatiefactor van Df = 0,0022 bij 10 GHz, waardoor een aanzienlijke reductie van de circuitgrootte mogelijk is terwijl het ultralaag hoogfrequente signaalverlies behouden blijft. Dankzij deze hoge Dk-karakteristiek kunnen ontwerpers RF-componenten, waaronder antennes, filters en koppelaars, miniaturiseren voor elektronische apparaten met een beperkte ruimte en hoge dichtheid.

RO3010 DATASHEET

RO3010LaminaatToepassingen

Geminiaturiseerde RF-componenten:Compacte antennes, microfilters en miniatuurkoppelingen voor draadloze apparaten met beperkte ruimte

Meerlaagse PCB's met hoge dichtheid:Hybride stapelborden met een hoog aantal lagen die een verkleining van de afmetingen en stabiele hoogfrequente prestaties vereisen

Satelliet- en microgolfcommunicatie:Smalband-modules voor signaalverwerking en zendontvangst met hoge precisie

Industriële hoogfrequente sensoren:Zeer stabiele microgolfdetectie- en detectieapparatuur die werkt onder complexe omgevingsomstandigheden
