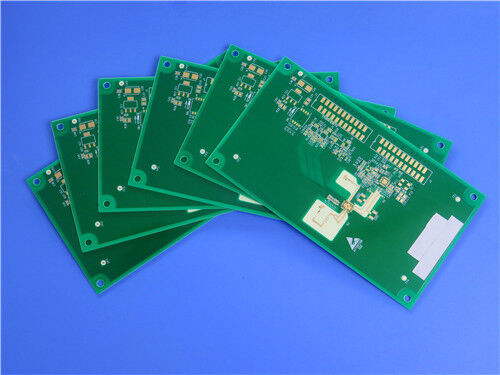

8-laagse hybride PCB's RO4003C en S1000-2M Materiaal 1,6 mm met blinde vias

Deze 8-laags hybride hoogfrequente PCB is een zeer betrouwbare gemengde diëlektrische printplaat, ontworpen voor stabiele RF-signaaloverdracht en bedrijfsscenario's bij hoge temperaturen. Deze op maat gemaakte hybride PCB heeft een professionele gestapelde structuur met 0,203 mm RO4003C hoogfrequente laminaten op de bovenste en onderste lagen en S1000-2M hoogwaardig FR-4-materiaal voor de binnenste kernlagen. Het bereikt een standaard afgewerkte plaatdikte van 1,6 mm, met een afmeting van 273 mm x 185 mm (inclusief gereedschapsstrips).

Het bord heeft een aangepast Yin-Yang-koperontwerp: 1oz-koper voor de buitenste lagen en gemengde 0,5oz / 1oz-binnenste koperlagen om de precisie van de fijne lijngeleiding en de transmissiestabiliteit bij hoge stromen in evenwicht te brengen. Uitgerust met een Immersion Gold-oppervlakteafwerking en een dubbelzijdig groen soldeermasker met witte zeefdruk, ondersteunt deze hybride PCB geavanceerde precisieprocessen, waaronder L1-L2 en L7-L8 blinde via's, plus multi-spec harspluggen voor gaten van 0,2 mm, 0,25 mm en 0,35 mm. Door de combinatie van RO4003C RF-prestaties met ultralaag verlies en S1000-2M hoge thermische stabiliteit, levert dit 8-laags hybride bord uitstekende breedbandsignaalstabiliteit en thermische schokbestendigheid voor communicatie-, auto- en hoogfrequente microgolfapparaten.

Wat is RO4003C? Introductie van hoogfrequent materiaal

RO4003C behoort tot de premium RO4000 koolwaterstof-keramische laminaatserie, ontworpen voor superieure hoogfrequente prestaties en kosteneffectieve circuitfabricage. Als mainstream RF-substraat met laag verlies past het in de meeste commerciële microgolf- en RF-circuitontwerpen waarbij conventionele FR-4-materialen de hoogfrequente werking boven 500 MHz niet ondersteunen. De RO4003C handhaaft een zeer stabiele diëlektrische constante over een breed frequentiebereik en beschikt over een ultralage temperatuurcoëfficiënt van Dk, waardoor elektrische parameterafwijking onder variabele thermische en frequentieomstandigheden effectief wordt voorkomen.

Anders dan dure PTFE hoogfrequente substraten ondersteunt de RO4003C de standaard FR-4-verwerkingsworkflows volledig zonder gespecialiseerde behandelingen zoals natriumetsen. Met een Tg van meer dan 280°C behoudt het materiaal stabiele expansie-eigenschappen over alle circuitverwerkings- en soldeertemperatuurbereiken. De op koper afgestemde CTE levert uitstekende maatvastheid, terwijl de lage thermische uitzetting in de Z-as zorgt voor betrouwbare prestaties van geplateerde gaten, zelfs onder ernstige thermische schokken. OptioneelLoPro folievermindert het invoegverlies verder, waardoor de RO4003C ideaal is voor hoogfrequente breedbandtoepassingen.

RO4003C Typische toepassingen

• Breedband RF- en microgolfapparaten
• Draadloze communicatiesystemen
• Hoogfrequente precisieapparatuur
• Elektronica voor ruimtevaart en defensie

Wat is S1000-2M? FR-4-materiaal met hoge Tg en lage CTE

S1000-2M is een hoogwaardig loodvrij FR-4-laminaat met ultralage Z-as CTE en superieure thermische stabiliteit. Dit substraat van industriële kwaliteit beschikt over een uitstekende PCT-bestendigheid, een ultralage waterabsorptie en een sterke hitte- en vochtigheidstolerantie, waardoor structurele stabiliteit op lange termijn wordt gegarandeerd in zware bedrijfsomstandigheden. Het biedt uitzonderlijke mechanische verwerkbaarheid en loodvrije assemblagecompatibiliteit, perfect geschikt voor meerlaagse PCB-stapelstructuren met een hoog aantal lagen.

Als betrouwbaar binnenkernmateriaal voor hybride hoogfrequente PCB's balanceert S1000-2M op effectieve wijze de algehele stijfheid van de plaat, vermindert de algehele thermische uitzettingsafwijking en verbetert de betrouwbaarheid van de verbinding tussen de lagen. Het wordt op grote schaal ingezet in geavanceerde computerapparatuur, communicatie-infrastructuur en elektronische systemen in de auto-industrie die hoge stabiliteit en hoge thermische weerstand vereisen.

S1000-2M Typische toepassingen

• PCB's met een hoog aantal lagen
• Computer- en dataapparatuur
• Communicatie-infrastructuur
• Auto-elektronica

PCB-details

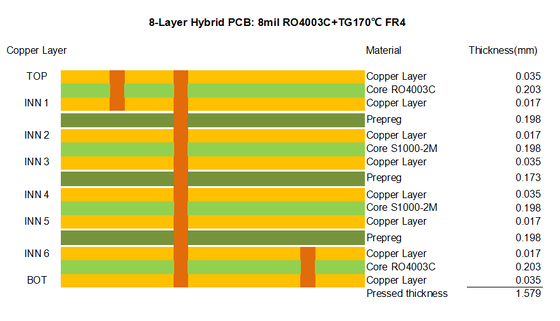

Overzicht hybride PCB-stapelstructuur

Aangepaste PCB-service en kwaliteitsborging

Kunstwerkformaat:We ondersteunen standaard Gerber RS-274-X-ontwerpbestanden voor aangepaste hybride PCB-productie, waardoor nauwkeurige en herhaalbare bordprestaties worden geleverd.

Strenge kwaliteitscontrole:Alle hybride hoogfrequente printplaten voldoen aan de industriële normen IPC-Klasse 2. Elk bord ondergaat 100% elektrische tests vóór verzending om open-/kortsluitingsproblemen uit te sluiten en stabiele batchprestaties te garanderen.

Wereldwijde aangepaste service:Wij bieden one-stop-oplossingen, waaronder professioneel technisch advies, gepersonaliseerde offertes en wereldwijde verzending voor alle op maat gemaakte hoogfrequente hybride PCB-bestellingen.

Conclusie

Deze 8-laags hybride PCB is een kosteneffectieve en zeer betrouwbare gemengde diëlektrische printplaat. Het maakt gebruik van het ultralage breedbandverlies van de RO4003C, de stabiele diëlektrische prestaties en de FR-4-procescompatibiliteit, gecombineerd met de lage CTE van de S1000-2M, de hoge hittebestendigheid en uitstekende meerlaagse stapelstabiliteit. Uitgerust met een Yin-Yang-koperontwerp, nauwkeurige blinde via's en multi-spec harsplugtechnologie, levert deze 1,6 mm dikke immersie gouden PCB gebalanceerde hoogfrequente elektrische prestaties en mechanische duurzaamheid. Het dient als een optimale oplossing voor hoogwaardige draadloze communicatie, precisiemicrogolfapparatuur, computers en elektronische systemen in de auto-industrie.
