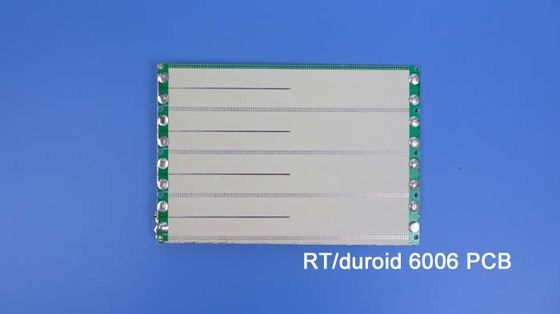

Met onze nieuw geleverde PCB, ontworpen om te voldoen aan de hoogste normen in prestaties en betrouwbaarheid met geavanceerde functies en uitzonderlijke substraatmaterialen,Dit PCB biedt ongeëvenaarde circuit prestaties voor een breed scala van toepassingen.
1. PCB-substraten:
Dit PCB-substraat is vervaardigd met Rogers RT/duroid 6006 keramisch-PTFE-composites en biedt superieure eigenschappen:
- DK van 6,15 +/- 0,15 bij 10 GHz/23°C, waardoor de grootte van de schakeling kan worden verkleind.
- Dissipatiefactor van 0,0027 bij 10 GHz/23°C, wat zorgt voor een laag verlies en optimale prestaties bij X-band of lager.
- Td > 500 °C TGA, met een hoge thermische stabiliteit.
- Vochtopname van slechts 0,05%, waardoor de duurzaamheid wordt verbeterd.
- Gecontroleerde thermische uitbreidingscoëfficiënten (CTE) van 47 ppm/°C (X-as), 34 ppm/°C (Y-as) en 117 ppm/°C (Z-as), waarbij de stabiliteit onder verschillende omstandigheden behouden blijft.
2Kenmerken:
Onze PCB's zijn voorzien van functies die een consistente en betrouwbare circuitprestatie garanderen:
- Strenge controle op de breedte en dikte voor herhaalbare resultaten.
- bekleed met standaard en omgekeerd behandelde elektrodepositie koperfolie voor optimale signaaloverdracht.
- Betrouwbare doorlopende gaten in meerlagige platen, die een veilige verbinding garanderen.
3Stack-up:
Dit PCB heeft een tweelaags rigide constructie:
- Koperlaag 1: 35 μm
- RT/duroïde 6006: 0,635 mm (25 mil)
- Koperlaag 2: 35 μm
4De constructie:
- Afmetingen van het bord: 114 mm x 60 mm (14 PCS), met een tolerantie van +/- 0,15 mm.
- Minimaal spoor/ruimte: 5/7 mils, voor ingewikkelde schakelingen.
- Minimale gatgrootte: 0,25 mm, waardoor veelzijdige componenten kunnen worden geïntegreerd.
- Afgeronde platendikte: 0,8 mm, die de duurzaamheid en compactheid in evenwicht brengt.
- Afgerond Cu-gewicht: 1 oz (1,4 ml) buitenste lagen, die een optimale geleidbaarheid garanderen.
- Via platingdikte: 20 μm, bevordering van robuuste verbindingen.
- Oppervlakte afwerking: Immersion Gold, met uitstekende corrosiebestendigheid.
- Top Silkscreen: wit, waardoor een duidelijke identificatie van de onderdelen mogelijk is.
- Bottom Silkscreen: Nee.
- Top Solder Mask: Groen, beschermend tegen soldeerbruggen.
- Bottom Solder Mask: Nee.
- 100% Elektrische test vóór verzending, om kwaliteit en betrouwbaarheid te garanderen.
5- PCB statistieken:
- Componenten: 6
- Totaal pads: 38
- Door het gat pads: 15
- Top SMT Pads: 23
- Onderste SMT-pads: 0
- Vias: 27.
- Netten: 3
6Kunstwerken en normen:
De PCB-afbeeldingen worden geleverd in Gerber RS-274-X-formaat.
7Beschikbaarheid:
Onze PCB's zijn wereldwijd beschikbaar, waardoor ze toegankelijk zijn voor de behoeften van uw project.
8Typische toepassingen:
Deze veelzijdige PCB vindt toepassingen in verschillende industrieën, waaronder:
- Patch antennes.
- Satellietcommunicatiesystemen
- Versterkers.
- Systemen voor het voorkomen van botsingen met vliegtuigen
- Ground Radar Warning Systems
Vastgoed | NT1 verpakking | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 6.15±0.15 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
Dielectrische constante,ε Ontwerp | 6.45 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt ε | -410 | Z. | ppm/°C | - 50°C- 170°C | IPC-TM-650 2.5.5.5 |
Volumeweerstand | 7 x 107 | Mohm.cm | Een | IPC 2.5.17.1 | |
Oppervlakteweerstand | 2 x 107 | Moehm. | Een | IPC 2.5.17.1 | |
Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
Young's Modulus | 627(91) 517(75) | X Y | MPa ((kpsi) | Een | |
Ultieme stress | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | Een | |
De ultieme spanning | 12 tot 13 4 tot 6 | X Y | % | Een | |
Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
Young's Modulus | 1069 (115) | Z. | MPa ((kpsi) | Een | |
Ultieme stress | 54(7.9) | Z. | MPa ((kpsi) | Een | |
De ultieme spanning | 33 | Z. | % | ||
Flexurale module | 2634 (382) 1951 (283) | X | MPa ((kpsi) | Een | ASTM D790 |
Ultieme stress | 38 (5.5) | X Y | MPa ((kpsi) | Een | |
Vervorming onder belasting | 0.33 2.1 | Z Z | % | 24 uur / 50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
Vochtopname | 0.05 | % | D48/50°C0.050" ((1.27mm) dik | IPC-TM-650 2.6.2.1 | |
Warmtegeleidbaarheid | 0.49 | W/m/k | 80°C | ASTM C518 | |
Coëfficiënt van thermische uitbreiding | 47 34 117 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °CTGA | ASTM D3850 | ||
Dichtheid | 2.7 | g/cm3 | ASTM D792 | ||
Specifieke warmte | 0.97(0.231) | j/g/k (BTU/ib/)OF) |
Berekeningen | ||
Koperen schil | 14.3 (2.5) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
Ontvlambaarheid | V-0 | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
NT1 vernieuwing van de infrastructuur
In de wereld van hoogwaardige PCB's onderscheidt de RT duroid 6006 zich als een geavanceerde substraatoplossing.Dit substraat opent een rijk aan mogelijkheden voor zowel ingenieurs als ontwerpersLaten we ingaan op de opmerkelijke kenmerken en kenmerken die de RT duroid 6006 een game changer in de industrie maken.
Een van de opvallende kenmerken van de RT duroid 6006 is de indrukwekkende dielectrische constante (ε).Dit substraat maakt het mogelijk om de grootte van het circuit te verkleinen zonder de prestaties in gevaar te brengenVoor meer veeleisende toepassingen in het bereik van 8 GHz tot 40 GHz zorgt de ontwerpwaarde ε van 6,45 voor een consistente prestatie met behulp van de methode voor de differentiële faselengte.
Naast zijn uitzonderlijke dielectrische eigenschappen heeft de RT duroid 6006 een ongelooflijk lage dissipatiefactor (tanδ) van 0,0027 bij 10 GHz/A.minimale signaalverlies en hoge signaalintegriteitDe thermische coëfficiënt van het substraat van ε, met een waarde van -410 ppm/°C van -50°C tot 170°C,garandeert stabiliteit en betrouwbare prestaties in een breed temperatuurbereik.
Met een Young-modulus van 627 MPa (91 kpsi) op de X-as en 517 MPa (75 kpsi) op de Y-as, heeft de RT 6006 een uitzonderlijke prestatie op het gebied van mechanische eigenschappen.dit substraat levert uitstekende stijfheid en stijfheidDe uiteindelijke spanningswaarden van 20 MPa (2,8 kpsi) op de X-as en 17 MPa (2,5 kpsi) op de Y-as zorgen ervoor dat het substraat bestand is tegen veeleisende omstandigheden.het substraat toont uiteindelijke spanningswaarden van 12% tot 13% op de X-as en 4% tot 6% op de Y-as, waardoor het bestand is tegen vervorming onder belasting.
De RT duroid 6006 is ook uitstekend in compressie eigenschappen, met een Young's modulus van 1069 MPa (115 kpsi) in de Z-as en een ultieme spanning van 54 MPa (7,9 kpsi).Deze uitzonderlijke druksterkte garandeert de betrouwbaarheid van het substraat onder zware belastingenBovendien zijn de buigmodulwaarden van 2634 MPa (382 kpsi) op de X-as en 1951 MPa (283 kpsi) op de Y-as, gecombineerd met een ultieme spanning van 38 MPa (5,5 kpsi),maken het ideaal voor toepassingen met veeleisende buigvereisten.
Met een vochtabsorptie van slechts 0,05% behoudt de RT duroid 6006 zelfs in vochtige omgevingen zijn elektrische en mechanische eigenschappen.49 W/m/k bij 80°C zorgt voor een efficiënte warmteafvoer, waardoor het geschikt is voor toepassingen met hoge thermische belastingen.en 117 ppm/°C (Z-as) garandeert dimensionale stabiliteit en compatibiliteit met andere componenten.
PCB materiaal: | Keramische PTFE-composites |
Aanduiding: | NT1 verpakking |
Dielectrische constante: | 6.15 |
Dissipatiefactor | 0.0027 10GHz |
Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-dikte: | 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
PCB-grootte: | ≤ 400 mm x 500 mm |
Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
Bovendien heeft de RT duroid 6006 een uitstekende vlambestandheid met een V-0-classificatie volgens UL 94.de naleving van milieuvoorschriften te waarborgen.
De RT duroid 6006 is wereldwijd verkrijgbaar en biedt een wereld van mogelijkheden voor verschillende industrieën en toepassingen.of systemen voor het voorkomen van botsingen met luchtvaartuigen, dit substraat stelt ingenieurs in staat om de grenzen van technologische innovatie te verleggen.
Voor technische vragen of om het potentieel van de RT duroid 6006 in uw project te verkennen, kunt u contact opnemen met ons speciale verkoopteam op sales10@bichengpcb.com.Maak gebruik van de krachten van geavanceerde schakelsubstraten met de RT duroid 6006 en verhef uw ontwerpen tot nieuwe hoogten van prestaties en betrouwbaarheid.
