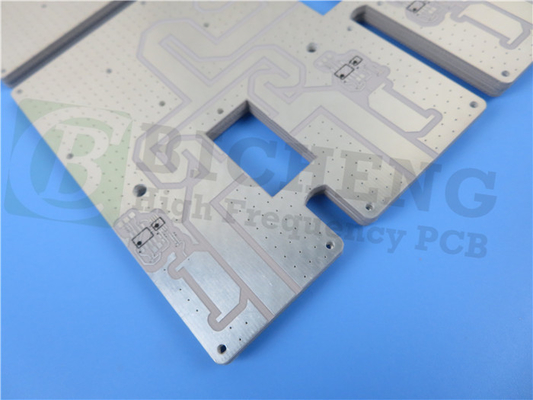

50mil RO3206 PCB-bord met ENIG voor microstrip patch antennes

Vandaag zullen we de wereld van RO3206 high-frequency circuits verkennen, die laminaten zijn die zijn ingegoten met keramiek en versterkt met geweven glasvezel.

Deze speciaal ontworpen materialen bieden uitzonderlijke elektrische prestaties en mechanische stabiliteit tegen concurrerende prijzen.Een belangrijk kenmerk dat RO3206 hoogfrequente materialen onderscheidt, is hun verbeterde mechanische stabiliteit.

RO3206-laminaat combineert de voordelen van niet-geweven PTFE-laminaat, zoals een glad oppervlak voor fijnere lijn-etstoleranties, met de sterkte en stijfheid van geweven-glas PTFE-laminaat.Met deze materialen, kunnen printplaten worden vervaardigd met behulp van standaard PTFE-platenverwerkingstechnieken.

RO3206-laminaat is vervaardigd volgens een ISO 9002-gecertificeerd kwaliteitssysteem en heeft indrukwekkende eigenschappen.

RO3206 Typische eigenschappen

Bij een frequentie van 10 GHz en een temperatuur van 23°C is de dielectrische constante in de Z-richting 6,15 ± 0.15, gemeten met de IPC-TM-650 2.5.5.5 Testmethode Stripline met klem: voor ontwerpdoeleinden in het frequentiebereik van 8 GHz tot 40 GHz is de dielectrische constante in de Z-richting 6.6, gemeten met behulp van de methode van de differentiële faselengte.

Bij een frequentie van 10 GHz en een temperatuur van 23°C is de Df-waarde in de Z-richting 0.0027, gemeten met de IPC-TM-650 2.5.5.5 testmethode.

In de X- en Y-richtingen is de dimensionale stabiliteit 0,8 mm/m, gemeten met behulp van COND A van de ASTM D257-testmethode.

RO3206 vertoont ook uitstekende elektrische eigenschappen. De volumeweerstand is 10^3 MΩ•cm en de oppervlakteweerstand is 10^3 MΩ, beide gemeten met behulp van COND A van IPC 2.5.17.1 Testmethode.

Met een trekmodulus van 462 kpsi in zowel de MD- als CMD-richtingen, getest bij 23 °C met behulp van de ASTM D638-testmethode, toont RO3206 een goede mechanische sterkte.

De waterabsorptie is minimaal, met minder dan 0,1% op basis van de testmethode D24/23 van de IPC-TM-650 2.6.2.1 standaard.

De specifieke warmte van RO3206 wordt berekend op 0,85 J/g/K op basis van de chemische samenstelling.

Wat de thermische geleidbaarheid betreft, heeft het materiaal een waarde van 0,67 W/m/K bij een temperatuur van 80°C, gemeten volgens de ASTM-testmethode C518.

De coëfficiënt van thermische uitbreiding is respectievelijk 13, 13 en 34 ppm/°C in de richting X, Y en Z.Deze metingen zijn verkregen bij een temperatuur van 23°C en een relatieve luchtvochtigheid van 50% met behulp van de IPC-TM-650 2.4.41 testmethode.

De Td (thermische ontbindingstemperatuur) van RO3206 is 500°C, bepaald volgens de TGA-testmethode volgens ASTM D3850.

Het materiaal heeft een dichtheid van 2,7 g/cm3 en heeft een bruine kleur.

Als het gaat om de koperen peelingsterkte, bereikt RO3206 een waarde van 10,7 pli wanneer het wordt getest met behulp van 1 oz. ED-koper na soldeerfloat, volgens IPC-TM-2.4.8 testmethode.

Bovendien is het materiaal loodvrij procescompatibel en heeft het volgens UL 94 een ontvlambaarheidskwalificatie van V-0.

Onze PCB-capaciteit (RO3206)

We bieden een breed scala aan PCB-opties voor RO3206, inclusief eenzijdige, dubbelzijdige, meerlaagse en hybride boards.

U kunt kiezen uit kopergewichten van 1 oz (35 μm) en 2 oz (70 μm), evenals dielectrische diktes van 25 mil (0,635 mm) en 50 mil (1,27 mm).

PCB-groottes kunnen tot 400 mm x 500 mm bedragen, hetzij als enkele platen, hetzij als meerdere soorten in een paneel.

We bieden verschillende opties voor soldeermaskers, waaronder groen, zwart, blauw, geel en rood.

Als het gaat om de oppervlakte afwerking, bieden we onderdompeling goud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, kaal koper, en puur vergulde afwerking.

Conclusie:

Tot slot zijn de hoogfrequente schakelingen van RO3206 een betrouwbare oplossing voor een breed scala aan toepassingen, dankzij hun opmerkelijke elektrische prestaties en mechanische stabiliteit.met een vermogen van niet meer dan 50 W, RO3206 laminaten bieden uitstekende eigenschappen die voldoen aan de veeleisende eisen van hoogfrequente schakelingen.
