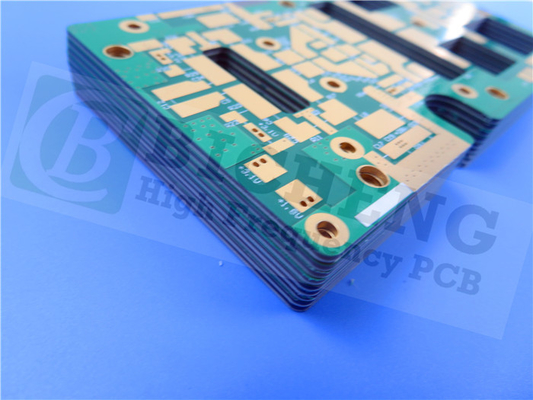

20mil IsoClad 917 Substraten PCB met hoge frequentie Niet-geweven glasvezel / PTFE-composites

Vandaag gaan we een innovatieve technologie bespreken die het gebied van printplatensubstraten transformeert - Rogers IsoClad 917 laminaat.Deze laminaatstoffen bestaan in geringe mate uit niet-geweven glasvezel en PTFE-composites, waardoor zij de laagste dielectrische constante en dissipatiefactor in hun klasse kunnen bereiken.

De niet-geweven glasvezelversterking van deze laminaten maakt ze geschikt voor toepassingen waarbij flexibiliteit en vormgeving van de printplaat vereist zijn.met een vermogen van meer dan 10 WBovendien zorgen de langere willekeurige vezels van de laminaatstoffen en het unieke fabricageproces voor een verbeterde dimensionale stabiliteit en uniformiteit van de dielektrische constante.met een gewicht van niet meer dan 10 kg.

Laten we beginnen met een overzicht van de typische eigenschappen van IsoClad 917.

Typische eigenschappen van IsoClad 917

Een opmerkelijk kenmerk is de dielektrische constante, die afhankelijk van de specifieke formulering 2,17 of 2,20 meet.

IsoClad 917 beschikt ook over een indrukwekkend lage dissipatiefactor van 0,0013 bij 10 GHz, wat een minimaal energieverlies tijdens signaaloverdracht aangeeft.

Het vertoont een hoge volumeweerstand van 1,5 x 10^10 MΩ-cm en een hoge oppervlakteweerstand van 1,0 x 10^9 MΩ.

Met een lange boogweerstand van meer dan 180 seconden en een hoge dielectrische breukspanning van meer dan 45 kV vertoont IsoClad 917 uitstekende elektrische eigenschappen.

Wat de thermische eigenschappen betreft, heeft IsoClad 917 een thermische coëfficiënt van Er van -157 ppm/°C.wat impliceert dat de dielektrische constante kan veranderen met die grootte voor elke graden Celsius van temperatuur variatieIn sommige gevallen kan echter een lagere coëfficiënt de voorkeur krijgen.

Het heeft een lage coëfficiënt van thermische uitbreiding van 46 ppm/°C in de X-as, 47 ppm/°C in de Y-as en 236 ppm/°C in de Z-as.

De thermische geleidbaarheid is echter relatief laag, slechts 0,263 W/mK bij 100 °C.

IsoClad 917 biedt ook gunstige mechanische eigenschappen, waaronder een schilsterkte van 10 lbs. per inch na thermische testen, een trekmodulus van 133-120 kpsi, een treksterkte van 4,3-3,8 kpsi,een drukmodulus van 182 kpsi,, en een buigmodulus van 213 kpsi.

De dichtheid van IsoClad 917 is 2,23 g/cm3 bij 23 °C, gemeten volgens ASTM D-792 methode A. Dit resulteert in een relatief hoge gewicht/volumeverhouding, die voordelig kan zijn in specifieke toepassingen.

Wat de waterabsorptie betreft, heeft het een relatief lage snelheid van 0,04% gemeten door E1/105 + D24/23, waardoor het minder gevoelig is voor vochtgerelateerde schade.

Laten we verder gaan met de uitgassing eigenschappen.

IsoClad 917 vertoont een minimaal totaalmassaverlies van 0,02%, ruim onder de maximale toelaatbare waarde van 1,00% bij de toestand ≤10-6 torr bij 125°C.

Ook het verzamelde vluchtige condenseerbare materiaal bedraagt 0,00%, met een maximaal toegestane waarde van 0,10%.

Bovendien is de terugwinning van waterdamp slechts 0,02% en is er geen zichtbaar condensat.

Tot slot voldoet IsoClad 917 aan de ontvlambaarheidseisen van UL94-V0.

Nu, laten we ons verdiepen in onze PCB-capaciteit met IsoClad 917-substraten.

Onze PCB-capaciteit voor IsoClad 917 omvat verschillende opties voor laaggetal, zoals eenzijdige, dubbelzijdige, meerlaagse en hybride ontwerpen.

We bieden koperen gewichten op tracks en pads met 1 oz (35 μm) en 2 oz (70 μm).

Dielectrische diktes zijn verkrijgbaar in 20 mil (0,508 mm), 31 mil (0,787 mm) en 62 mil (1,575 mm) opties.

De maximale afmetingen van de printplaten zijn 400 mm bij 500 mm, zodat er binnen dit plaatje enkele grote platen of meerdere ontwerpen kunnen worden geplaatst.

Om aan uw ontwerpeisen te voldoen, bieden we verschillende opties voor soldeermaskers, waaronder groen, zwart, blauw, geel en rood.

We bieden ook een verscheidenheid aan oppervlakteafwerkingen, zoals onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, kaal koper, en puur goud bekleding.

IsoClad 917 wordt veel gebruikt in verschillende elektronische systemen, waaronder conform antennes, stripline en microstrip circuits, begeleidingssystemen en radarsystemen, onder anderen.

De specifieke keuze voor het gebruik van ronde of geslepen pinnen, externe of interne pinnen, is een belangrijke factor in de mogelijkheid van het gebruik van IsoClad 917-materialen.standaard- of meerlijngereedschap, en pre- of post-etch punching zal afhangen van de mogelijkheden en voorkeuren van de productiefaciliteit van de schakelingen, evenals de gewenste registratievereisten.met behulp van geslepen pinnenHet is raadzaam om koper rond de werktuiggaten te houden, ongeacht de gekozen aanpak.

Om de laagregistratie te verbeteren, wordt aanbevolen een stroompatroon toe te passen dat compatibel is met het geselecteerde kleefsysteem tussen de circuits en rond de omtrek van het paneel.het behoud van zoveel mogelijk koper zal bijdragen tot een betere laagregistratie.
