Vandaag willen we het hebben over een indrukwekkend thermoset microgolfmateriaal genaamd TMM10 PCB.
Rogers TMM10 PCB is een keramisch thermoset polymeercomposite dat speciaal is ontworpen om een hoge betrouwbaarheid van plated-through-hole (PTH) -verbindingen in strip-line- en micro-striptoepassingen te garanderen.Het combineert de voordelen van zowel PTFE- als keramische substraten en overtreft deze op het gebied van mechanische eigenschappen en productietechnieken.
Laten we ingaan op de details door het TMM10 datablad te bekijken.
TMM10 biedt een hoge dielectrische constante, met een proces Dk-waarde van 9.2Deze eigenschap maakt het vooral handig voor compacte apparaten zoals filters en koppelers die minimale grootte vereisen.
De dissipatiefactor van TMM10 is indrukwekkend laag, slechts 0,0022 bij 10 GHz.
Vervolgens, laten we de thermische coëfficiënt van dielektrische constante, ook bekend als de temperatuur coëfficiënt van dielektrische constante (TCDk). TMM10 heeft een TCDk van 38 (absolute waarde),met een uitstekende stabiliteit bij verschillende temperatuuromgevingenDeze eigenschap maakt het ideaal voor toepassingen in de automobielelektronica en 5G-basisstations waar PCB's worden blootgesteld aan significante temperatuurveranderingen.
TMM10 toont een gunstige volume en oppervlakteweerstand.
Met een ontbindingstemperatuur (Td) die bestand is tegen 425°C (bepaald door middel van thermogravimetrische analyse - TGA), zorgt TMM10 voor een veilig assemblageproces tijdens de productie van PCB's.
De coëfficiënt van thermische uitbreiding van TMM10 in de X-, Y- en Z-richtingen is vergelijkbaar met dat van koper, waardoor het weerstand biedt tegen kruip en koude stroom, waardoor de mechanische eigenschappen behouden blijven.
Als thermisch beheerbord heeft TMM10 een thermische geleidbaarheid van 0,76 W/m/K.
TMM10 heeft een koperen peelingsterkte van 0,9 N/mm na thermische stress.
De buigsterkte in zowel de machine als de dwarsrichtingen bedraagt 13,62 Kpsi en de buigmodulus meet 1,79 Mpsi.
Bij een dikte van 1,27 mm bedraagt de vochtopname van het materiaal 0,09%, terwijl deze bij een dikte van 3,18 mm stijgt tot 0,2%.
TMM10's specifieke zwaartekracht is 2.77, en de specifieke warmtecapaciteit is 0,74 J/g/K.
Bovendien is TMM10 compatibel met loodvrije processen.
| TMM10 Typische waarde | ||||||
| Vastgoed | TMM10 | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante, εProces | 9.20±0.23 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielectrische constante, εontwerp | 9.8 | - | - | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor (proces) | 0.0022 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van dielectrische constante | - 38 | - | ppm/°C | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Oppervlakteweerstand | 4 x 107 | - | Moehm. | - | ASTM D257 | |
| Afbraaktemperatuur ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Coëfficiënt van thermische uitbreiding - X Y Z | 21,21,20 | X, Y, Z | ppm/°C | 0 tot 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Warmtegeleidbaarheid | 0.76 | Z. | W/m/K | 80 °C | ASTM C518 | |
| Koperschilfsterkte na thermische stress | 5.0 (0,9) | X, Y | Lbs/inch (N/mm) | na soldeerfloat 1 oz. EDC | IPC-TM-650 methode 2.4.8 | |
| Flexurele sterkte (MD/CMD) | 13.62 | X, Y | KPSI | Een | ASTM D790 | |
| Flexurale module (MD/CMD) | 1.79 | X, Y | MPSI | Een | ASTM D790 | |
| Vochtopname | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.2 | |||||
| Specifieke zwaarte | 2.77 | - | - | Een | ASTM D792 | |
| Specifieke warmtecapaciteit | 0.74 | - | J/g/K | Een | Berekeningen | |
| Loodvrij proces compatibel | - Jawel. | - | - | - | - | |
Laten we nu eens kijken naar onze PCB-mogelijkheden met TMM10 materiaal. We bieden eenlaagse, dubbellaagse, meerlaagse en hybride ontwerpen. Het afgewerkte koper op de rails kan 1 oz of 2 oz zijn.
TMM10 PCB's zijn verkrijgbaar in verschillende diktes, waaronder veelgebruikte opties zoals 20 mil, 30 mil, 50 mil en 60 mil.en nog meer..
Onze maximale PCB-grootte op hoogfrequente materialen is 400mm bij 500mm, voor één bord of meerdere ontwerpen op een paneel.
We bieden soldeermaskers aan in groen, zwart, blauw, rood, geel en andere kleuren.
Wat betreft de oppervlakte afwerking, leveren we onderdompeling goud, HASL, onderdompeling zilver, onderdompeling tin, OSP, ENEPIG, en puur goud om de SMD pads te beschermen.
| PCB materiaal: | Keramische, koolwaterstofhoudende, thermosettende polymeercomposites |
| Aanduiding: | TMM10 |
| Dielectrische constante: | 9.20 ± 0.23 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, rood, geel, enz. |
| Afwerking van het oppervlak: | Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, kaal koper, OSP, ENEPIG, puur goud, enz. |

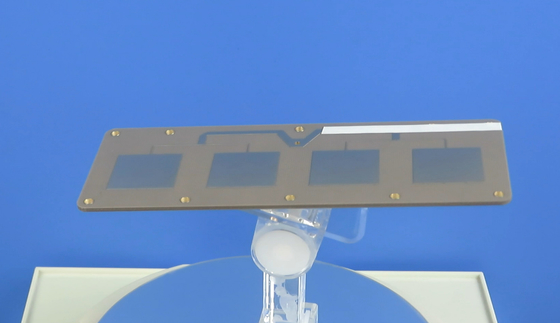

Laten we even een voorbeeld van een TMM10 PCB op het scherm bekijken.Door zijn elegante vakmanschap en eenvoud is het geschikt voor verschillende toepassingen, met inbegrip van vermogenversterkers en combinatoren, filters en koppelers, satellietcommunicatiesystemen, antennes voor GPS-systemen en patch-antennes.
Tot slot zijn TMM10-materialen zeer bestand tegen proceschemische stoffen, waardoor de schade tijdens het circuitfabricatieproces wordt verminderd.Ze elimineren de noodzaak van natriumnaftanaatbehandeling voor elektroless bekleding en maken betrouwbare draadbinding mogelijk vanwege hun thermosethars.
Bedankt voor het lezen en tot de volgende keer.
