| Hoog licht: | 50 ml hoogfrequente PCB-platen,PCB's met hoge frequentie 1,27 mm |
||
|---|---|---|---|
Een geavanceerde oplossing die is ontworpen om te voldoen aan de eisen van moderne elektronische toepassingen, gebouwd met precisie met RT/duroid 6010.2LM keramische PTFE composieten.Deze 2 laag rigide PCB biedt uitstekende prestaties en onwrikbare betrouwbaarheid..
Met een scala aan indrukwekkende functies en voordelen, is het de perfecte keuze voor een breed scala aan toepassingen, waaronder patch antennes, satellietcommunicatiesystemen, vermogenversterkers,systemen voor het voorkomen van botsingen met luchtvaartuigen, en grondradarwaarschuwingssystemen.
Gebouwd met een dielektrische constante van 10,2 bij 10 GHz en een dissipatiefactor van 0,0023 bij 10 GHz, zorgt dit PCB voor een laag verlies en een hoge signaalintegriteit,met een vermogen van meer dan 10 W,De hoge dielektrische constante maakt het mogelijk om de grootte van het circuit te verkleinen, terwijl de lage vochtabsorptie de effecten van vocht op het elektrisch verlies minimaliseert.

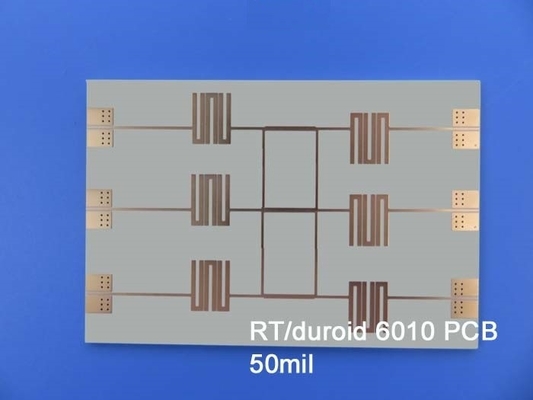

De PCB-stapel bestaat uit afgewerkte koperlagen met een gewicht van 35um, die de RT/duroïde 6010.2LM-dielektrische, met een dikte van 50 mil (1,27 mm), sandwichen.Deze lage Z-as uitbreiding ontwerp garandeert betrouwbare bekleed door gaten in meerlagige boardsHet bord zelf meet 40 mm x 23 mm, met een einddikte van 1,4 mm, wat zorgt voor een compacte en duurzame oplossing voor uw elektronische ontwerpen.
Met een minimale spoor/ruimte van 7/8 mil en een minimale gatgrootte van 0,3 mm, biedt dit PCB precieze en efficiënte routingopties.De 100% elektrische test tijdens de productie zorgt voor het hoogste niveau van kwaliteitscontroleDe impedantie van het paneel wordt nauwgezet gecontroleerd op 50 ohm, met een spoor/kloofgrootte van 15 mil / 14 mil.
De illustraties voor dit PCB worden geleverd in Gerber RS-274-X-formaat, dat voldoet aan de IPC-Klasse-2-standaard. Het is geschikt voor wereldwijd gebruik en ons servicegebied strekt zich wereldwijd uit om aan uw behoeften te voldoen.
In geval van technische vragen of vragen, kunt u gerust contact opnemen met Ivy op sales10@bichengpcb.com. We zijn toegewijd aan het bieden van uitstekende klantondersteuning en het waarborgen van uw tevredenheid.
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.25 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.7 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -425 | Z. | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 105 | Mohm.cm | Een | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 5 x 106 | Moehm. | Een | IPC 2.5.17.1 | |
| Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | Een | |
| Ultieme stress | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | Een | |
| De ultieme spanning | 9 tot 15 7 tot 14 | X Y | % | Een | |
| Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
| Young's Modulus | 2144 (311) | Z. | MPa ((kpsi) | Een | |
| Ultieme stress | 47(6.9) | Z. | MPa ((kpsi) | Een | |
| De ultieme spanning | 25 | Z. | % | ||
| Flexurale module | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Een | ASTM D790 |
| Ultieme stress | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | Een | |
| Vervorming onder belasting | 0.26 1.3 | Z Z | % | 24 uur/50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
| Vochtopname | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dik | IPC-TM-650 2.6.2.1 | |
| Warmtegeleidbaarheid | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding | 24 24 47 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichtheid | 3.1 | g/cm3 | ASTM D792 | ||
| Specifieke warmte | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 12.3 (2.1) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
De kracht van RT Duroid 6010 ontketenen: PCB-prestaties en betrouwbaarheid revolutionair
Inleiding:
RT duroid 6010 is een baanbrekend keramisch PTFE composietmateriaal dat de mogelijkheden van printplaten (PCB's) heeft herdefinieerd.en betrouwbaarheid, RT duroid 6010 is de keuze geworden voor veeleisende elektronische toepassingen. In dit artikel gaan we in op de opmerkelijke kenmerken en voordelen van RT duroid 6010,onderzoek naar de gevolgen daarvan voor de vermindering van de grootte van het circuit, signaalintegriteit en algemene prestaties.
I. Begrip van de dielektrische constante en de dissipatiefactor
- Onderzoek naar de dielectrische constante: Onthulling van de indrukwekkende dielectrische constante van 10,2 bij 10 GHz/23°C, zoals bepaald door IPC-TM-650 2.5.5.5 Metode van de vastgeklemde streeplijn.
- Het ontrafelen van de dissipatiefactor: het analyseren van de ultralage dissipatiefactor van 0,0023 bij 10 GHz, waardoor minimaal signaalverlies en een verbeterde algemene prestaties worden gewaarborgd.
II. Thermische stabiliteit en betrouwbaarheid
- Thermische coëfficiënt van ε: onderzoek van de thermische coëfficiënt van ε, met een bereik van -425 ppm/°C, waardoor de stabiliteit over een breed temperatuurbereik (-50°C tot 170°C) wordt gewaarborgd.
- Vochtopname: Het benadrukken van de lage vochtopname van 0,01%, het verminderen van de invloed van vocht op elektrisch verlies en het handhaven van een consistente prestatie, volgens IPC-TM-650 2.6.2.1.
| PCB materiaal: | keramische PTFE-composite |
| Aanduiding: | NT1vervoer |
| Dielectrische constante: | 10.2 ± 0,25 (proces); 10.7 (ontwerp) |
| Aantal lagen: | 1 laag, 2 laag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP. |
III. Verbeterde flexibiliteit van het ontwerp
- Strakke DK- en diktebeheersing: Precieze controle over dielectric constant (DK) en dikte, waardoor herhaalbare circuitprestaties en consistentie in het ontwerp mogelijk zijn.
- Minimum trace/space en hole size: Het onderzoek naar de flexibiliteit van het ontwerp die wordt geboden door een minimum trace/space van 7/8 mil en een minimum hole size van 0.3 mm, waardoor ingewikkelde en compacte PCB layouts mogelijk zijn.
IV. Superieure mechanische eigenschappen
- Trekk- en compressie-eigenschappen: onderzoek van de indrukwekkende Young's modulus, uiteindelijke spanningswaarden en spanningswaarden, die de mechanische sterkte en duurzaamheid van het materiaal aantonen.
- Flexurale modulus: de hoge flexurale modulus wordt benadrukt en zorgt voor weerstand tegen buiging en vervorming onder belasting, overeenkomstig ASTM D790 en ASTM D261.
V. Oncompromissiële prestaties in uitdagende omgevingen
- Thermische geleidbaarheid: beoordeling van de thermische geleidbaarheid van 0,86 W/m/K bij 80°C, waardoor efficiënte warmteafvoer en thermisch beheer mogelijk worden gemaakt.
- coëfficiënt van thermische uitbreiding: onderzoek naar de coëfficiënt van thermische uitbreiding (CTE) van het materiaal in de X-, Y- en Z-richtingen, om dimensie stabiliteit en betrouwbaarheid te garanderen.
VI. Toepassingen en toekomstige mogelijkheden
- Patch antennes: onderzoeken hoe RT duroid 6010 de prestaties van patch antennes verandert.
- Satellietcommunicatiesystemen: Bespreking van de voordelen van RT duroid 6010 in satellietcommunicatie toepassingen.
- Versterkers van vermogen: Het benadrukken van de invloed van RT duroid 6010 op het ontwerp van versterkers van vermogen voor een verbeterde prestatie.
- Systemen voor het vermijden van botsingen met vliegtuigen: Toonstelling van de betrouwbaarheid en stabiliteit van RT duroid 6010 in botsingsvermijdingssystemen voor vliegtuigen.
- Ground Radar Warning Systems: Bespreking van de voordelen van RT duroid 6010 in grondradarwarningsystemen.
Conclusie:
RT duroid 6010 heeft zich als een game-changer in de wereld van PCB's ontwikkeld, met uitzonderlijke prestaties, betrouwbaarheid en flexibiliteit.en mechanische sterkte, RT duroid 6010 opent nieuwe mogelijkheden voor geavanceerde elektronische toepassingen.of betrouwbare prestaties te behouden in uitdagende omgevingenDe RT duroid 6010 blijft de grenzen van PCB-technologie verleggen.
