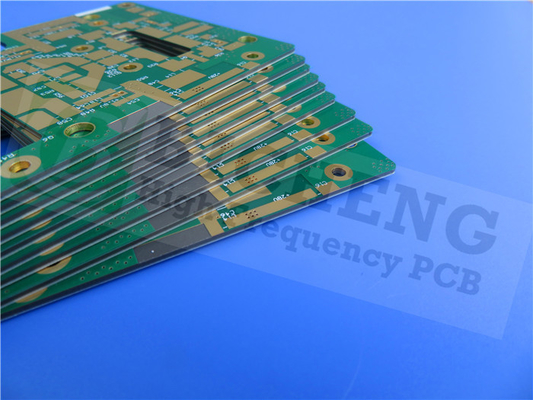

IsoClad 917 hoogfrequente PCB op 20 mil (0,508 mm) substraat met ondergedompeld goud en groen soldeermasker
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige wrap-around antenne-PCB gebouwd op 20mil substraat, bekleding 0,5oz verkoperd tot 1oz.De boards hebben een afmeting van 126 mm lang en 95 mm breed en worden gebruikt op een intelligente helm.Oppervlakteafwerking op pads of blootgestelde tracks is chemisch goud, wat erg goed is voor SMD-solderen. Groen soldeermasker beschermt het hele bord.Ze zijn strikt vervaardigd volgens de IPC-Klasse-2-normen en 100% elektrisch getest.Elke 30 boards worden vacuüm verpakt voor verzending.
PCB-specificaties
| PCB-GROOTTE | 126 mm x 95 mm = 1 stuk |
| BOARD TYPE | Hoogfrequente printplaat |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Doorlopende componenten | NVT |
| LAAG OPSTAPELEN | koper ------- 17um(0.5 oz)+plaat toplaag |
| IsoClad 917 0,508 mm | |
| koper ------- 17um(0.5 oz)+plaat botlaag | |
| TECHNOLOGIE | |
| Minimale tracering en ruimte: | 4 mil / 4 mil |
| Minimale / maximale gaten: | 0,2 mm / 1,2 mm |
| Aantal verschillende gaten: | 8 |
| Aantal boorgaten: | 251 |
| Aantal gefreesde sleuven: | 3 |
| Aantal interne uitsparingen: | 3 |
| Impedantiecontrole: | Nee |
| Aantal Gouden vinger: | 0 |
| BOARD MATERIAAL | |
| Glas Epoxy: | IsoClad 917 0,508 mm |
| Eindfolie extern: | 1,0 ons |
| Eindfolie intern: | 1,0 ons |
| Definitieve hoogte van PCB: | 0,6mm ±0,1 |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Onderdompelingsgoud, 31,6% |
| Soldeermasker van toepassing op: | Beide kanten |
| Kleur soldeermasker: | Groente |
| Type soldeermasker: | Glanzend |
| CONTOUR/SNIJDEN | Routing |
| MARKERING | |
| Kant van componentlegenda | Bovenzijde |
| Kleur van componentlegenda | Wit |
| Fabrikantnaam of logo: | Kuangshung |
| VIA | Geplateerd doorgaand gat (PTH), minimale maat 0,2 mm.via gevuld en tented. |
| BRANDBAARHEIDSBEOORDELING | 94V-0 |
| AFMETING TOLERANTIE | |
| Overzicht Dimensie: | 0.0059" |
| Bordbeplating: | 0,0029" |
| boor tolerantie: | 0,002" |
| TEST | 100% elektrische test vóór verzending |
| TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICEGEBIED | Wereldwijd, wereldwijd. |
