Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
gebaseerd materiaal: | Niet-geweven Glasvezel/PTFE-Samenstellingen | Diëlektrische constante:: | 2.17 of 2.20 (10 GHz) |
---|---|---|---|
Dissipatiefactor: | 0,0013 (10 GHz) | Kopergewicht: | 1oz (35µm), 2oz (70µm) |
Markeren: | Niet Geweven PCB van de Glasvezel Hoge Frequentie,De Hoge Frequentiepcb van PTFE,PCB van de IsoCladhoge snelheid |

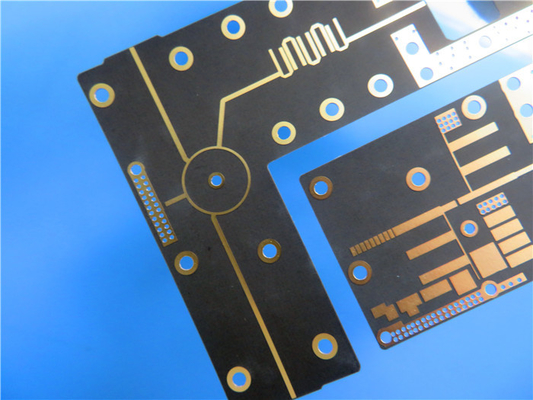

Hoge die Frequentiepcb op Rogers IsoClad 917 niet-geweven fiberglass/PTFE-Materialen wordt voortgebouwd
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Korte Inleiding
Rogers IsoClad 917 laminaten is niet-geweven fiberglass/PTFE-samenstellingen die een lage verhouding van fiberglass/PTFE gebruiken om de laagste 2,17 of 2,20 diëlektrische constante en 0,0013 dissipatiefactor te bereiken. De langere willekeurige vezels en het merkgebonden proces van IsoClad 917 verstrekken grotere dimensionale stabiliteit en diëlektrische constanteuniformiteit dan concurrenten in gelijkaardige klassen. Het is niet-geweven glasvezelversterking, minder stijf dan geweven glasvezel, zodat heeft het in toepassingen gebruikt waar definitieve PCB in vorm, met inbegrip van conforme antennes of hoesantennes kan worden gebogen.
Hier zijn sommige eigenschappen van Isoclad 917 materiaal. Zoals lage diëlektrische constante (DK) van 2,17 of 2,20, lage dissipatiefactor van .0013 bij 10GHz, uiterst - laag verlies, lage vochtigheidsabsorptie, hoogst Isotroop in de Richtingen enz. van X, van Y en z-.
Het gebruikte vaak in conforme Antennes, stripline en Microfilmkringen, begeleidingssystemen, radarsystemen, en meer.
Ons PCB-Vermogen (IsoClad 917)
PCB-Materiaal: | Niet-geweven Glasvezel/PTFE-Samenstellingen |
Benoeming: | IsoClad 917 |
Diëlektrische constante: | 2.17 of 2.20 (10 GHz) |
Dissipatiefactor | 0,0013 (10 GHz) |
Laagtelling: | Kies Opgeruimde, Tweezijdige, Multi-layer PCB, Hybride PCB uit |
Kopergewicht: | 1oz (35µm), 2oz (70µm) |
Diëlektrische dikte | 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) |
PCB-grootte: | ≤400mm X 500mm |
Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd etc…. |
Onze Voordelen
Opgericht in 2003, is Co. van de de Elektronikatechnologie van Shenzhen Bicheng, Ltd een gevestigde leverancier en de exporteur die van hoge frequentiepcb in Shenzhen China, cellulaire basisstationantenne, satelliet, hoge frequentie passieve componenten scheiden, microfilmlijn en van de bandlijn kring, het materiaal van de millimetergolf, radarsystemen, digitale radiofrequentieantenne en andere gebieden wereldwijd 19 jaar. Onze hoge frequentie PCBs wordt hoofdzakelijk voortgebouwd op 3 hoge frequentie materiële merken: Rogers Corporation, Taconic en Wangling. De diëlektrische constante strekt zich van 2,2 uit tot 10,2 enz.
Wij hebben ook afdelingen van Fr-4 kringsraad, flexibele die kringen en metaalkern PCBs als prototypen, kleine looppas aan massaproduktie wordt gekenmerkt. Wij ook actief onderzoek en bouwen dergelijke PCB-projecten met hoge toegevoegde waarde zoals HDI, snelle draai, impedantiecontrole, schepen het zware koper en backplane enz. in Dit heeft gemaakt onze PCB-producten een efficiënte verlenging en een aanvulling, evenals vorming van geïntegreerde productenlijn produceren die van low-end tot high-end gaan.
Bijlage: Typische Waarden van IsoClad 917
Bezit | IsoClad 917 | Voorwaarde | Testmethode |
Diëlektrische Constante @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
Dissipatiefactor @ 10 GHz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
Thermische Coëfficiënt van ER (ppm/°C) | -157 | -10°C aan +140°C | IPC TM-650 2.5.5.5 Aangepast |
Schilsterkte (lbs.per-duim) | 10 | Na Thermisch | IPC TM-650 2.4.8 |
Volumeweerstandsvermogen (mΩ-Cm) | 1.5 x 10 10 | C96/35/90 | IPC TM-650 2.5.17.1 |
Oppervlakteweerstandsvermogen (MΩ) | 1.0 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
Boogweerstand (seconden) | >180 | D48/50 | ASTM D-495 |
Trekmodulus (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
Treksterkte (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
Samenpersende Modulus (kpsi) | 182 | A, 23°C | ASTM D-695 |
Flexural Modulus (kpsi) | 213 | A, 23°C | ASTM D-790 |
Diëlektrische Analyse (kv) | >45 | D48/50 | ASTM D-149 |
Dichtheid (g/cm3) | 2.23 | A, 23°C | ASTM D-792 Methode A |
Waterabsorptie (%) | 0,04 | E1/105 + D24/23 | Mil-s-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Coëfficiënt van Thermisch | 0°C aan 100°C | IPC TM-650 2.4.24 | |
Uitbreiding (ppm/°C) | Mettler 3000 | ||
X As | 46 | Thermomechanisch | |
Y As | 47 | Analysator | |
Z As | 236 | ||
Warmtegeleidingsvermogen (W/mK) | 0,263 | 100°C | ASTM E-1225 |
Outgassing | 125°C, ≤10-6 torr | ||
Totaal Massaverlies (%) | 0,02 | Maximum 1,00% | |
Verzamelde Vluchtige stof | 0,00 | Maximum 0,10% | |
Condenseerbaar Materiaal (%) | |||
De Herwinning van de waterdamp (%) | 0,02 | ||
Zichtbaar Condensaat (±) | Nr | ||
Brandbaarheid | Voldoet aan vereisten van UL94-V0 |
C48/23/50, E24/125 | UL 94 Verticale Brandwondipc tm-650 2.3.10 |
