Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Basismateriaal: | Keramisch gevulde PTFE/geweven glasvezel | Laagtelling: | Tweezijdige PCB, Multilayer PCB, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), | PCB-grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd e | ||
| Hoog licht: | 15mil microgolf Oven Pcb Board,Hybride Microgolf Oven Circuit Board,TC600 microgolf Gedrukte Kringsraad |
||

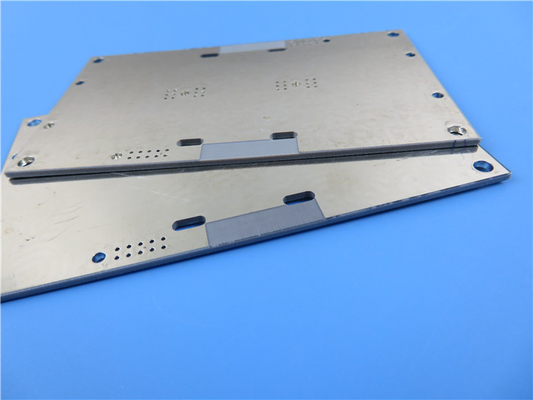

TC600 Microwave PCB'smet 15mil 20mil 30mil 50mil 60mil Dikte TC600 High Frequency PCB met onderdompeling zilver
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
Rogers' (Arlon) TC600 is een geweven glasvezel versterkt, verbeterde thermische geleidbaarheid keramisch gevuld, PTFE-gebaseerd composiet.Het is ontworpen om een verbeterde warmteoverdracht te bieden door middel van best-in-class thermische geleidbaarheid.De verhoogde thermische geleidbaarheid (1,1 W/mk) zorgt voor een hogere vermogenshandleiding, vermindert hotspots en verbetert de betrouwbaarheid van het apparaat.Een lager verlies resulteert in een hogere versterker- en antennewinst/efficiëntieEen stabiele dielektrische constante is over een breed temperatuurbereik (-75 ppm/oC -40°C tot 140°C).Het helpt vermogenversterker en antenne ontwerpers te maximaliseren winst en te minimaliseren dode bandbreedte verloren aan dielectrische constante drift als de temperatuur verandertHet heeft een lage Z-richting CTE en de mechanische robuustheid is ook sterk verbeterd voor de 6,15 dielectrische constante markt.
Kenmerken
1. zeer laag verlies tangent (0,002 bij 10 GHz) biedt een hogere versterker of antenne efficiëntie
2Mechanische robuustheid verbetert de verwerking en de betrouwbaarheid, vervangt broze laminaat die niet bestand zijn tegen verwerking, inslag of hoge winstkrachten
3De lage coëfficiënt van thermische uitbreiding op de as X, Y en Z (9, 9 en 35 ppm/°C) komt overeen met de actieve componenten voor laagspanningssoldeerverbindingen
4. Hoog peelsterkte voor betrouwbare smalle lijnen
Voordelen
1Verminderde warmte gegenereerd door verlies aan transmissielinje
2. Warmteafvoer en beheer
3. Vervang keramische in sommige toepassingen
4Grote paneldimensies voor meervoudige circuits voor lagere verwerkingskosten
Typische eigenschappen TC600
| 1Elektrische eigenschappen | |||
| Dielektrische constante (kan afhankelijk van de dikte variëren) | |||
| @1,8 MHz | - | 6.15 | Resonantieholte |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor | |||
| @1,8 GHz | - | 0.0017 | Resonantieholte |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Temperatuurcoëfficiënt van dielektrische | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Volumeweerstand | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Elektrische kracht | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Dielectrische afbraak | kV | 62 | IPC TM-650 2.5.6 |
| Arcweerstand | sec. | > 240 | IPC TM-650 2.5.1 |
| 2. Thermische eigenschappen | |||
| Afbraaktemperatuur (Td) | |||
| Initieel | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische expansie, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Thermische expansie, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z-as Uitbreiding (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3. Mechanische eigenschappen | |||
| Peelingsterkte tot koper (1 oz/35 micron) | |||
| Na warmte-stress | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| Bij verhoogde temperaturen (150oC) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Na-procesoplossingen | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Buigkracht (machine/kruis) | KPSI (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Treksterkte (machine/kruis) | KPSI (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Compressiemodule | KPSI (MPa) | ASTM D-3410 | |
| Poisson's ratio | - | ASTM D-3039 | |
| 4. Fysieke eigenschappen | |||
| Wateropname | % | 0.02 | IPC TM-650 2.6.2.1 |
| Dichtheid, omgeving 23oC | g/cm3 | 2.9 | ASTM D792 methode A |
| Warmtegeleidbaarheid (z-as) | W/mK | 1.1 | ASTM E1461 |
| Thermische geleidbaarheid (x, y) | W/mK | 1.4 | ASTM E1461 |
| Specifieke warmte | J/gK | 0.94 | ASTM E1461 |
| Ontvlambaarheid | klasse | V0 | UL-94 |
| NASA Uitgassing, 125oC, ≤10-6 torr | |||
| Totaal massaverlies | % | 0.02 | NASA SP-R-0022A |
| Verzamelde vluchtige dieren | % | 0 | NASA SP-R-0022A |
| Waterdamp teruggevonden | % | 0 | NASA SP-R-0022A |
Onze PCB-capaciteit (TC600)
| PCB materiaal: | Keramisch gevulde PTFE/geweven glasvezel |
| Aanduiding: | TC600 |
| Dielectrische constante: | 6.15 (10 GHz) |
| Dissipatiefactor | 0.002 (10 GHz) |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 500mil (12.7mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure gold plated etc. |
Typische toepassingen:
1Digitale audio-omroep (DAB) antennes (satellietradio)
2. GPS en handheld RFID Reader Antennen
3. Microwave combinatoren en power divider boards in avionische toepassingen
4Versterkers, filters en koppels
5Kleine voetafdrukantennes
