Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | R-5775G | Laagtelling: | 4 lagen |
|---|---|---|---|
| PCB-Dikte: | 0,8 mm ±0.1 | PCB-grootte: | 95 x 96mm=1up |
| Soldeerselmasker: | Zwart | Silkscreen: | Wit |
| Kopergewicht: | De binnenlaag is 0,5 ons en de buitenlaag is 1 ons. | De oppervlakte eindigt: | onderdompelingsgoud |
| Markeren: | Van onderdompelings Gouden 4 Lagen PCB,0.8mm PCB van de Diktehoge snelheid,94V-0 hoge snelheidspcb |
||
M6 Hoge snelheidspcb Panasonic r-5775 Multilayer Kringsraad Met beperkte verliezen
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Korte Inleiding

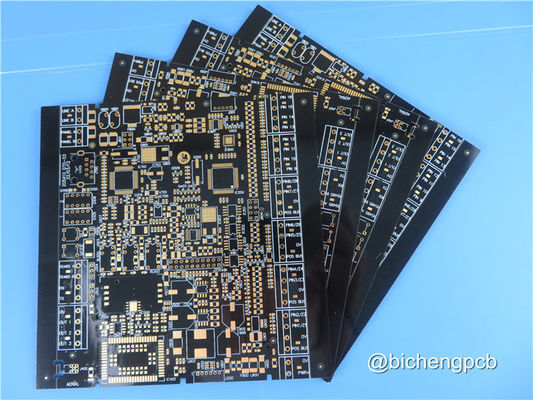

Dit type van de raad van de 4 laagkring wordt voortgebouwd de hoge snelheidsmateriaal met beperkte verliezen op van Panasonic Megtron6 (M6) r-5775G. Buitenlaag met 1oz-kopergewicht en zwart die soldeerselmasker aan zowel bovenkant als bodemkant wordt gedrukt. De stootkussens zijn geplateerd met electroless nikkel en onderdompelingsgoud (ENIG). Elke 50 die raad is vacuüm voor verzending wordt ingepakt.
PCB-Specificaties
| PCB-GROOTTE | 95 x 96mm=1up |
| RAADStype | Multilayer PCB |
| Aantal Lagen | 4 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 17um (0,5 oz) de HOOGSTE laag van +plate |
| Prepreg | |
| koper - 18um (0,5 oz) | |
| R-5775G 0.25mm | |
| koper - 18um (0,5 oz) | |
| Prepreg | |
| koper - 17um (0,5 oz) de laag van +plate BOT | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 4 mil/4 mil |
| Minimum/Maximumgaten: | 0,3 mm/6,0 mm |
| Aantal Verschillende Gaten: | 2 |
| Aantal Boorgaten: | 6 |
| Aantal Gemalen Groeven: | 1 |
| Aantal Interne Knipsels: | nr |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | R-5775G |
| Definitieve externe folie: | 1,0 oz |
| Definitieve interne folie: | 0,5 oz |
| Definitieve hoogte van PCB: | 0,8 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingsgoud, 22% |
| Het soldeerselmasker is van toepassing: | Hoogste Laag en Bodemlaag |
| De Kleur van het soldeerselmasker: | Zwart |
| Het Type van soldeerselmasker: | Kuangshun |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | Hoogste Laag |
| Kleur van Componentenlegende | Wit |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE | 94V-0 |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
Productieproces van Multi-layer PTH-PCB (via gevuld)
(1). Het materiële Scheren
(2). Binnenlaag Droge Film
(3). Binnenlaag Ets
(4). AOI 1
(5). Zwarte Oxydatie
(6). Malend Overzichtskader
(7). Binnenlaagboring
(8). PTH 1
(9). Binnenlaag Droge Film
(10). Patroon die 1 plateren
(11). Via gevuld
(12). Buitenlaagboring
(13). PTH 2
(14). Patroon die 2 plateren
(15). Buitenlaag Droge Film
(16). Koper-tin Galvanisering
(17). Schil en Ets
(18). AOI 2
(19). Soldeerselmasker
(20). Silkscreendruk
(21). Oppervlakte het Eindigen
(22). Het elektro Testen
(23). Prolie het De contouren aangeven van
(24). FQC
(25). Verpakking
(26). Levering
Hoofdtoepassingen:
Antenne (de Automobielradar van de millimetergolf, basisstation)
ICT-infrastructuurmateriaal
Meetinstrument
Super computer
VERMOGEN
2500-3000 types elke maand.
DE DIENSTgebied
Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns Amerika, Westelijk & Zuidelijk Europa, Noordelijk Europa, Centraal & Zuiden Aziaat, Midden-Oosten.
