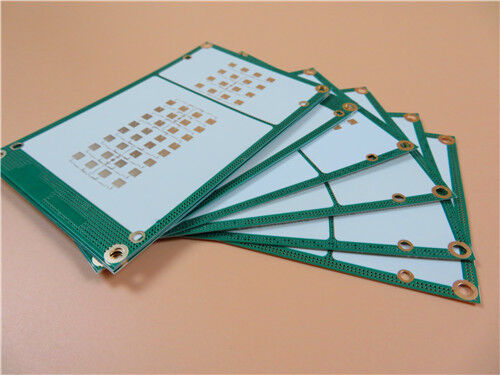

Dit TFA300 2-laag rigide PCB is een premium hoogfrequente printplaat die is ontworpen voor toepassingen in de ruimtevaart, microgolfcommunicatie en radarsystemen.2 mm dikte van het afgewerkte plank, premium onderdompeling goud oppervlak afwerking, en 1 oz buitenste laag koper gewicht, gecombineerd met een precieze 2-laag rigide stackup gebouwd op hoogwaardige TFA300 PTFE keramische composiet substraat.Geproduceerd volgens strenge IPC-kwaliteitsnormen van klasse 2 en volledig geverifieerd met 100% elektrische testen vóór verzending, biedt het een uitstekende frequentiestabiliteit, een zeer laag dielectriciteitsverlies en een betrouwbare thermo-mechanische prestaties.Het gebruik van een unieke glasvezelvrije formule die de traditionele elektromagnetische interferentie uit glasvezel elimineert, dit PCB fungeert als een kosteneffectief, kwalitatief hoogwaardig alternatief voor geïmporteerde hoogfrequente PCB-substraten en ondersteunt wereldwijde levering en professionele technische diensten.

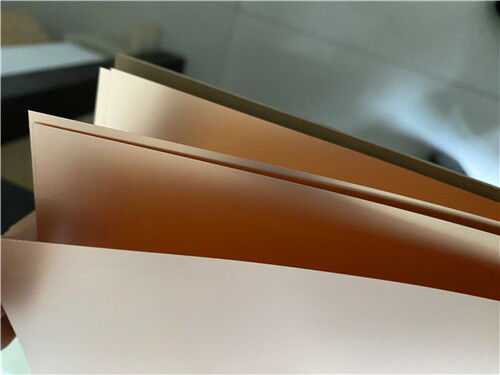

Wat is TFA300 Substraat?
De TFA-serie is een geavanceerd keramisch samengesteld dielectrisch substraat van polytetrafluorethyleen (PTFE),met een uniek productieproces dat fundamenteel afwijkt van de traditionele vervaardiging van glasvezeldoekenIn plaats van met hars geïmpregneerde glasvezelstof, gebruikt het een uniforme technologie voor het mengen van nano-ceramica en harscomposit.gepaard met professionele gepersonaliseerde laminaatpersprocedures om hoogwaardige PCB-kernmaterialen te produceren.
De TFA-serie elimineert het glasvezel-effect tijdens de transmissie van elektromagnetische golven en voorkomt effectief signaalvervorming en frequentieafwijking.het bereiken van uitstekende elektromagnetische stabiliteitHet heeft minimale X/Y/Z-as anisotropie, een zeer lage thermische uitbreidingscoëfficiënt die overeenkomt met koperen folie en stabiele dielektrische temperatuurkenmerken.het garanderen van een consistente prestatie in extreme temperatuuromgevingenDe TFA-substraatfamilie biedt vier aanpasbare dielektrische constante opties: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), en 10.2 (TFA1020), die uiteenlopende eisen inzake het ontwerp van hoogfrequente schakelingen omvatten.
Waarom kiezen voor TFA300 PCB?
Het TFA300-substraat is de belangrijkste hoogfrequentiegraad van de TFA-serie, met stabiele en superieure elektrische, thermische en fysische eigenschappen,volledig voldoet aan de toepassingsnormen voor luchtvaart en ruimtevaart met betrekking tot hoge betrouwbaarheid:
Stabiele dielectrische constante (Dk): 3,0 ± 0,04 bij 10 GHz, waardoor consistente signaaloverdracht met hoge frequentie wordt gewaarborgd
Ultralage dissipatiefactor (Df): 0,001 bij 10 GHz en 20 GHz, 0,0012 bij 40 GHz, waardoor de afname van het signaal met hoge frequentie effectief wordt verminderd
Uitstekende temperatuurstabiliteit: lage TCDK van -8 ppm/°C binnen -55°C tot 150°C, waarbij de dielectrische prestaties stabiel blijven bij temperatuurschommelingen
evenwichtige thermische uitbreidingscoëfficiënt (CTE): 18 ppm/°C (X-as), 18 ppm/°C (Y-as), 30 ppm/°C (Z-as) bij -55°C tot 288°C,perfect overeenkomend met de uitbreiding en samentrekking van koperen folie om scheuren en stroomstoring van het bord te voorkomen
Superieure warmtegeleidbaarheid: 0,6 W/mk, versnelling van de warmteafvoer en verbetering van de bedrijfstabiliteit van het circuit
Lage vochtopname: 0,04% vochtopname, waardoor de prestatievermindering door vochtige omgevingen wordt vermeden
Vlamvertragendheid: UL 94-V0, voldoet aan de wereldwijde veiligheids- en brandwerendheidsnormen voor elektronische apparatuur
Belangrijkste PCB-specificatie
| Parameter item |
Specifieke specificatie |
| Basismateriaal |
TFA300 hoogfrequente keramische PTFE composietsubstraat |
| Aantal lagen |
2 lagen (stijve structuur) |
| Afmetingen van het bord |
87 mm × 54 mm (± 0,15 mm tolerantie per stuk) |
| Minimaal spoor/ruimte |
6/8 mils, voor het ondersteunen van het ontwerp van fijne lijncircuits |
| Minimale grootte van het gat |
0.4 mm |
| Via ontwerp |
Geen blinde via's, alleen door-gat via's voor verbeterde structurele stabiliteit |
| Afgewerkte plaatdikte |
0.2 mm, ultradun en licht voor de integratie van compacte apparaten |
| Afgesloten kopergewicht |
1 oz (1,4 mils) buitenste koperlagen, die uitstekende geleidbaarheid en stroomdragendheid garanderen |
| Via de dikte van de bekleding |
20 μm, die een betrouwbare geleidbaarheid en oxidatieweerstand garanderen |
| Oppervlakte afwerking |
Onderdompelingsgoud, optimalisatie van de soldeerprestaties en de hechting van de onderdelen |
| Zilkscherm |
Geen bovenste en onderste zijderappen, die voldoen aan de vereisten inzake zuiverheid van de signaaloverdracht met hoge frequentie |
| Soldeermasker |
Groen bovenste soldeermasker, geen onderste soldeermasker |
| Kwaliteitscontrole |
100% volledige elektrische test vóór verzending om open/kortsluitingsdefecten uit te sluiten |
2-laag hoogfrequente geoptimaliseerde stapelstructuur
De gestandaardiseerde gelaagde structuur zorgt voor een uniforme spanningsverdeling en een stabiele hoogfrequente prestaties:
| Layervolgorde |
Materialspecificatie |
Dikte |
Kernfunctie |
| Buitenste laag 1 (boven) |
koperen geleidende folie |
35 μm |
Hoogfrequente signaaltransmissie, componentoplosplatdrager |
| Dielectrische kernlaag |
TFA300 Hoogfrequente keramische PTFE-composite-substraat |
0.127mm (5mil) |
Stabiele dielectrische ondersteuning, laagverlies hoge frequentie signaalisolatie |
| Buitenste laag 2 (onder) |
koperen geleidende folie |
35 μm |
Circuitsignaaloverdracht, structurele steunbalans |
PCB-statistieken
| Parameter item |
Specifieke waarde |
| Componenten |
18 |
| Totaal Pads |
36 |
| Door de gaten gedraaide pads |
19 |
| Top SMT Pads |
17 |
| Onderste SMT-pads |
0 |
| Vries |
6 |
| Netten |
2 |
Geaccepteerd beeldformaat:We accepteren standaard Gerber RS-274-X bestanden ingediend door wereldwijde klanten.en officiële massaproductie, waardoor wereldwijd efficiënte en foutloze projectcommunicatie en productie-docking mogelijk zijn.
Productie-kwaliteitsnorm:Alle PCB's worden strikt geproduceerd en geïnspecteerd in overeenstemming met de industriële betrouwbaarheidstandaarden van IPC-Klasse 2.en betrouwbare circuitprestaties, die volledig voldoet aan de vereisten van commerciële, industriële en lucht- en ruimtevaarttoepassingsscenario's met hoge frequentie.
Wereldwijde leveringsdienst:We bieden wereldwijde op maat gemaakte pcb-aanbiedingen en wereldwijde verzendondersteuning.En we bieden een complete one-stop oplossing inclusief engineering technologie bevestiging, precisie productie, volledige inspectie, en internationale levering.
Typische gebruiksscenario's
Het voordeel van de luchtvaart-grade high-frequency prestaties, lage signaalverlies, en extreme aanpassingsvermogen,Dit TFA300 PCB wordt op grote schaal toegepast op het gebied van draadloze communicatie met hoge precisie en radardetectie.:
Luchtvaart:Ruimtevaartapparatuur, ruimtevaartapparatuur, elektronische cabine-systemen van vliegtuigen, precisie-modules in de lucht
Mikrogolf- en antennesystemen:Microwave-signaaltransmissie-modules, antennes van hoge precisie, fasegevoelige antenneapparatuur
Radardetectie:Vroegtijdige waarschuwingsradarsystemen, radarmodules in de lucht, hoogfrequente radardetectieapparatuur
Fase-array-systemen:antennes met een fase-array, beamforming-netwerkscircuitboards
Satellietcommunicatie en navigatie:Telefoon- en televisietoestellen
Radiofrequentietoestellen:Hoogfrequente vermogenversterkers en RF-signaalverwerkingscircuits
