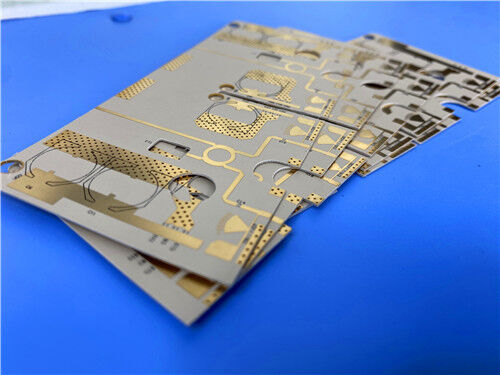

Het 2-lagige WL-CT350 PCB is een hoogstabiel, kostenefficiënt hoogfrequente circuit board ontworpen voor moderne toepassingen voor micro- en RF-signaaloverdracht.Met behulp van premium WL-CT350 organisch polymeer keramisch koper bekleed laminaat en 1 oz buitenste koper bekleding, dit ultra dunne 0,2 mm stijve PCB heeft een zeer betrouwbare Immersion Gold oppervlakte afwerking, alleen bovenaan zwart zijdeplaatje,een dubbelzijdig ontwerp zonder soldeermasker dat de elektrische prestaties met hoge frequentie en de warmteverlies optimaliseert.
Wat is WL-CT350?

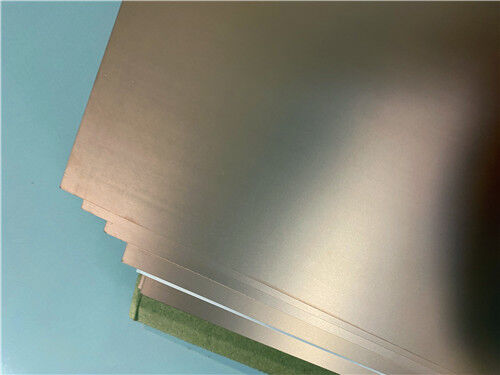

WL-CT350 is een hoogwaardig thermoset-hars-gebaseerd, met hoge frequentie koper bekleed laminaat, versterkt met organische polymer keramische vulstoffen en glasvezelstof.De dielektrische laag is geformuleerd met koolwaterstofhars, samengestelde keramische deeltjes en glasvezelsubstraat, die uitzonderlijke elektrische eigenschappen met een laag verlies leveren die zijn geoptimaliseerd voor hoogfrequente schakelingen.In tegenstelling tot complexe en moeilijk te verwerken PTFE-materialen, WL-CT350 neemtFR4-compatibele productiewerkstromen, die de vervaardiging van PCB's aanzienlijk vereenvoudigen, de consistentie van de productie verbeteren en een stabiele batch-to-batch kwaliteit garanderen,waardoor het een ideaal thuis alternatief is voor geïmporteerde hoogfrequente laminaat.
De exclusieve composietcombinatie van koolwaterstofhars en keramische vulstoffen geeft de WL-CT350 uitstekende hoge temperatuurbestendigheid en robuuste thermische dielectrische stabiliteit.Deze materialenreeks behoudt een stabiele dielectrische constante en verliesfactor bij verschillende temperaturen, heeft een lage thermische expansie en bereikt een hoge glazen overgangstemperatuur (Tg) boven 280°C.Deze eigenschappen garanderen een consistente elektrische prestatie en structurele integriteit onder langdurige hoogfrequente werking en fluctuerende thermische omstandigheden.
Kernkenmerken van WL-CT350 PCB-materiaal
Ontworpen om laagverlies, hoge frequentie, betrouwbare thermische stabiliteit en uitstekende verwerkbaarheid in evenwicht te brengen.WL-CT350 hoogfrequente laminaten voldoen volledig aan de precisie- en massaproductievereisten van commerciële RF- en microgolfcircuits:
| Kernkenmerk |
Technische parameter |
| Stabiele dielectrische constante |
Dk = 3,48 @ 10GHz / 23°C |
| Lage dissipatiefactor |
Df = 0,0039 @ 10GHz |
| Uitstekende thermische stabiliteit Dk |
TCDK = 52 ppm/°C |
| Efficiënte warmtegeleiding |
Thermische geleidbaarheid = 0,7 W/MK |
| Ultralage vochtopname |
Vochtopname = 0,05% |
| CTE met koper |
11ppm/°C (X-as), 14ppm/°C (Y-as), 34ppm/°C (Z-as) |
| Hoge glazen overgangstemperatuur |
Tg ≥ 280°C |
Belangrijkste prestatievoordelen van WL-CT350 PCB
WL-CT350 organisch polymeer keramisch hoogfrequente materiaal integreert superieure RF-prestaties, vereenvoudigde fabricage en langdurige betrouwbaarheid,met uitstekende algemene voordelen voor de commerciële massaproductie van hoogfrequente PCB's:
FR4-compatibele verwerking: volledig compatibel met conventionele FR4-fabricageprocedures,met eenvoudiger verwerkingswerkzaamheden in vergelijking met PTFE-materialen en een effectieve vermindering van de fabricagekomplexiteit en de operationele kosten
Superieure batchconsistentie: neemt een gestabiliseerde composietformule aan die uniforme dielektrische parameters en mechanische prestaties biedt in massaproductiebatches
Uitstekende milieustabiliteit: Ultralage vochtopname in combinatie met robuuste warmteweerstand zorgt voor een stabiele circuitprestatie in complexe en harde werkomgevingen
Kosteneffectieve importvervanging: overeenkomt met de prestaties van geïmporteerde premiumlaminaat met een lagere frequentie tegen lagere kosten,als een optimale kosteneffectieve oplossing voor grootschalige commerciële RF-toepassingen
Belangrijkste PCB-constructiespecificaties
| Parameter item |
Specifieke specificatie |
| Basismateriaal |
WL-CT350 organisch polymeer keramisch bekleed bekleed koper van glasvezel |
| Aantal lagen |
2 lagen (dubbelzijdige rigide PCB-structuur) |
| Afmetingen van het bord |
56.8 mm × 78.09 mm, afmetingstolerantie: ±0,15 mm (1 stuk) |
| Minimaal spoor/ruimte |
6/7 mils, ondersteunt compacte en precieze high-frequency circuit routing |
| Minimale grootte van het gat |
0.3 mm, waardoor een dicht en compact onderdeelontwerp mogelijk is |
| Via ontwerp |
Alleen door-gat structuur, geen blinde vias, |
| Afgewerkte plaatdikte |
0.2 mm ultradun profiel |
| Afgesloten kopergewicht |
1 oz (1,4 ml) buitenste koperlagen |
| Via de dikte van de bekleding |
20 μm dikte van koperen bekleding |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Bovenlaag: zwart zijdefilter; onderlaag: geen zijdefilter |
| Soldeermasker |
Geen soldeermasker op zowel de bovenste als de onderste lagen |
| Kwaliteitstestnorm |
Volledige elektrische tests uitgevoerd vóór verzending |
2-lagen WL-CT350 PCB-stack-up structuur
| Layervolgorde |
Materialspecificatie |
Dikte |
| Buitenste laag 1 (boven) |
met een vermogen van niet meer dan 10 kg |
35 μm |
| Dielectrische kernlaag |
WL-CT350 organisch polymeer keramisch composiet substraat |
0.102 mm (4 mil) |
| Buitenste laag 2 (onder) |
met een vermogen van niet meer dan 10 kg |
35 μm |
PCB-circuits en componentenstatistieken
| Parameter item |
Specifieke waarde |
| Componenten |
19 |
| Totaal Pads |
32 |
| Door de gaten gedraaide pads |
18 |
| Top SMT Pads |
14 |
| Onderste SMT-pads |
0 |
| Vries |
11 |
| Netten |
2 |
Geaccepteerd beeldformaat:Klanten uit de wereld kunnen Gerber RS-274-X-ontwerpbestanden standaardiseren voor offerte en productie.
Kwaliteitsnorm:Alle op maat gemaakte PCB's worden vervaardigd en geïnspecteerd in strikte overeenstemming met de IPC-klasse-2-industrie-normen om een stabiele batchkwaliteit en een langdurige operationele betrouwbaarheid te garanderen.
Wereldwijde dienst:Wij bieden wereldwijde offerte ondersteuning, professionele technische consultancy, en wereldwijde verzenddiensten voor alle PCB bestellingen.
Typische toepassingsscenario's
- Andere apparaten voor het opzetten van antennes voor basisstations
- Automobiele radar, sensoren en navigatiesystemen
- Versterkers van vermogen
- Hoogfrequente satellietkoppen
- RF-apparaten en -filters
- WIMAX-antennen en verspreide antennes
Samengevat, het ultra dunne 2-laag WL-CT350 starre PCB maakt gebruik van geavanceerde organische polymeer keramische composiet technologie om laag dielectrisch verlies te leveren, stabiele thermische dielectrische coëfficiënten,ultralage vochtopnameMet FR4-vriendelijke verwerking, koper-matched thermische expansie en uitstekende kostprestaties,Deze hoogfrequente PCB dient als een prima alternatief voor geïmporteerde materialen., ideaal voor basisstationcommunicatie, satellietapparatuur, automobielradar en een breed scala aan RF- en microgolfapparaten.
