Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Fr-4 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-Dikte: | 2,4 mm ±0.2 | PCB-grootte: | 65.5 x 33.75mm=1PCS |
| Soldeerselmasker: | GROEN | Silkscreen: | Wit |
| Kopergewicht: | 2oz | De oppervlakte eindigt: | onderdompelingsgoud |

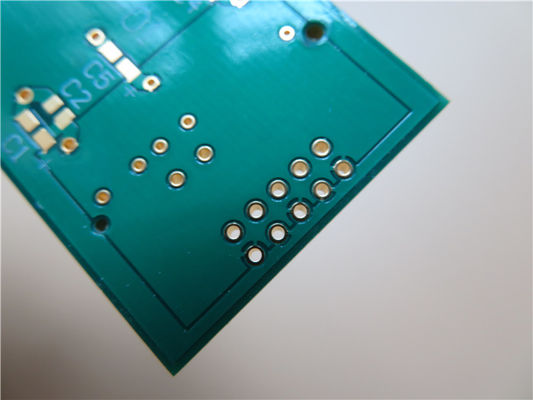

| Hoog licht: | 2oz medische apparatuurpcb,2.4mm Medische apparatuurpcb,2.4mm Dubbele Laagpcb |
||
| PCB-GROOTTE | 65.5 x 33.75mm=1PCS |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 52.5um laag van +plate (van 1.5oz) de HOOGSTE |
| Fr-4 2.3mm | |
| koper - 52.5um (1.5oz) de laag van +plate BOT | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 23 mil/7,7 mil |
| Minimum/Maximumgaten: | 0,7 mm/3,2 mm |
| Aantal Verschillende Gaten: | 6 |
| Aantal Boorgaten: | 23 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | Fr-4 Tg150℃, ER<5> |
| Definitieve externe folie: | 2 oz |
| Definitieve interne folie: | 2 oz |
| Definitieve hoogte van PCB: | 2,4 mm ±0.2 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelings gouden (12,1%) 0.1µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: | BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: | Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | BOVENKANT en Bodem. |
| Kleur van Componentenlegende | Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.7mm. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
