Van de de Kringsraad van onderdompelings de Gouden PCB ENIG Kringen van PCB Zachte Gouden Chemische Gouden voor Intercomsysteem
1.1 algemene beschrijving

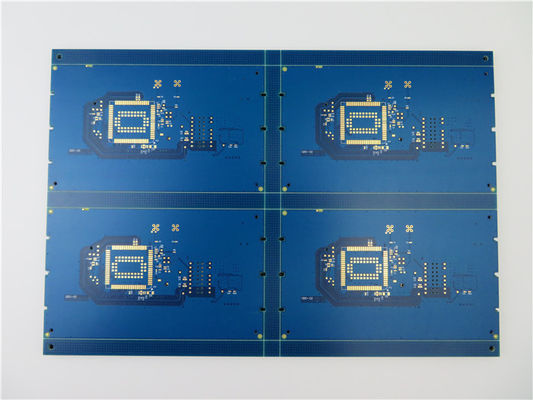

Dit is een type van matte blauwe die PCB op substraat Fr-4 met Tg 130°C voor de toepassing van intercomsysteem wordt voortgebouwd. Het is een 4 laagraad bij 1,40 mm dik met de buitenlaag van 1oz en halve ons binnenlaag. Het wit silkscreen over mat blauw soldeerselmasker aan zowel bovenkant als bodemkant. De oppervlakte eindigt is onderdompelingsgoud op stootkussens. De grondstof wordt gebruikt van ITEQ het-158, volledige raad die 4 omhoog per paneel leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Het is geschikt voor handbediende en van de consument toepassingen;
RoHS volgzaam en geschikt voor thermische betrouwbaarheidsbehoeften;
Uitstekende oppervlakteplanarity, nuttig voor PCBs met BGA-pakketten om mislukkingstarief tijdens assemblage en het solderen te verlagen;
SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking;
Ervaren verkooppersonen en bekwame klantenservices;
Geen minimumordehoeveelheid en lage kostensteekproef;
Nadruk bij de lage aan middelgrote volumeproductie;
Levering op tijd: >98%
Het tarief van de klantenklacht: <1>
Geen kwaliteitsklacht moet geld besparen;
1.3 toepassingen
Intercom
Uitgespreid Spectrum
De Spanningsverhoger van het telefoonsignaal
Voertuig Volgende Apparaten
AC gelijkstroom Transformator
1.4 parameter en gegevensblad
| PCB-GROOTTE |
285 PCs van x 195=4 |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
4 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 17.8um laag van +plate (van 0.5oz) de HOOGSTE |
| Prepreg 1 x 1080 + 1 x 2116 |
| koper - 17.8um (0.5oz) MidLayer 1 |
| Fr-4 1.0mm |
| koper - 17.8um (0.5oz) MidLayer 2 |
| Prepreg 1 x 1080 + 1 x 2116 |
| koper - 17.8um (0.5oz) de laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
5,9 mil/5,8 mil |
| Minimum/Maximumgaten: |
0,775 mm/2,0 mm |
| Aantal Verschillende Gaten: |
4 |
| Aantal Boorgaten: |
217 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
Fr-4 Tg130℃, ER<5> |
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
0,5 oz |
| Definitieve hoogte van PCB: |
1,4 mm ±0.14 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (22,1%) 0.1µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Matt Blue, ksm-6189BLM1 |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren, v-groef |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.78mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.5 voordelen van PCB-Raad met Electroless Nikkel en Onderdompelingsgoud
(1) vlakke Oppervlakte
De belangrijkste eigenschap is dat de oppervlakte van alle stootkussens volkomen vlak is, beantwoordend aan de onderliggende koperoppervlakte, met alle die stootkussen en spoorranden door nikkel/goud worden behandeld.
(2) laag Tekorttarief
Een belangrijke reden om bescherming van de onderdompelings de gouden oppervlakte te kiezen is een hoogst verlaagd die mislukkingstarief tijdens assemblage en solderen met soldeersel-met een laag bedekte en hetelucht genivelleerde raad wordt vergeleken. Het is vooral waar van fijne lijnraad met een componentenhoogte van 0,5 mm (20 mils) of minder.
(3) Solderability
Solderability is hoog maar de het solderen tijd een weinig langer (ongeveer 5 seconden.) wordt vergeleken met golf het solderen (3seconds.)
(4) het beklemtonen van Raad
Omdat de PCB-raad niet aan hoge temperaturen is blootgesteld, geen zal het beklemtonen van de plateren-door gaten voorkomen. Zo is de processen bij lage temperatuur dat geen losmaking van het laminaat zal plaatsvinden.
(5) dimensionale Stabiliteit
Aangezien de raad niet aan temperaturen boven 90° C (194° F) tijdens vervaardiging wordt onderworpen, is de dimensionale stabiliteit hoog. Dit is van groot belang wanneer screen-printing soldeerseldeeg op fijn-lijn SMT inscheept omdat een betere pasvorm tussen de stencil en het patroon dan in het geval van met een laag bedekt soldeersel en hetelucht genivelleerde raad wordt bereikt.
(6) verontreiniging van Raadsoppervlakte
Aangezien er geen stroomresidu op de raadsoppervlakte is aangezien er met soldeersel-met een laag bedekte en hetelucht genivelleerde raad zijn, is de oppervlakteverontreiniging aanzienlijk lager. De metingen wijzen op een verontreiniging van 4,5 NaCl μg/van sq.cm (29 NaCl μg/sq.in.) van met een laag bedekt soldeersel en hetelucht genivelleerde raad de verontreiniging en van enkel 1,5 NaCl μg/van sq.cm (9,6 NaCl μg/sq.in.) van nikkel/gouden raad.
(7) Fiducials
Fiducials, de optische doelstellingen, bereikt een betere definitie wegens het dunne nikkel/de gouden laag.
(8) houdbaarheid
De houdbaarheid wordt gemeld om een minimum van één jaar te zijn wanneer vacuümverpakt.
(9) toetsenbordcontacten
Het is passend om contacten aan boord uit te voeren voor toetsenborden met hetzelfde nikkel/de gouden deklaag zoals de SMT-stootkussens zodat een koolstofdruk kan worden vermeden. De koolstofcontacten tonen vaak een weerstand van 100 tot 200 ohms, en ook een vrij hoge graad van instabiliteit.
