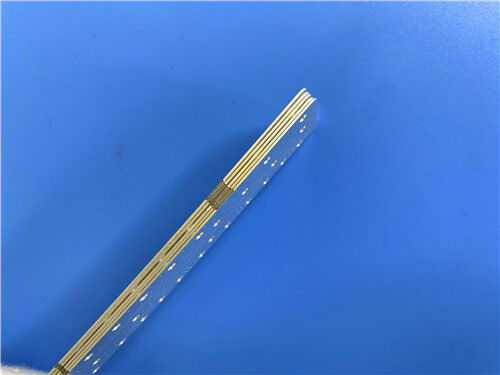

Isola I-Tera MT40 PCB 0.254mm 1OZ verzilverde high-speed RF printplaat

Deze aangepaste 2-laag Isola I-Tera MT40 high-speed PCB is ontworpen voor betrouwbare high-speed digitale en RF/microwave circuit toepassingen.254 mm ultradunne MT40 dielectrische kern en 1 oz/1 oz afgewerkt dubbelzijdig kopergewicht, dit PCB gebruikt een superieure zilverplatering om uitstekende geleidbaarheid, corrosiebestandheid en stabiele signaaltransmissie te leveren.Het is voorzien van een gespecialiseerd soldeermasker met bovenste niet-masker wit zijde en onderste niet-masker blanco oppervlak, plus aangepaste metalen rand bekleding op aangewezen posities voor verbeterde structurele duurzaamheid en afscherming consistentie.Dit stijve circuit board volgt strikte industriële productie normen, die dient als een kosteneffectieve en zeer betrouwbare upgrade ten opzichte van conventioneleFR4 PCB'svoor moderne hoogfrequente en hogesnelheidselektronica.

PCB'sSpecificaties

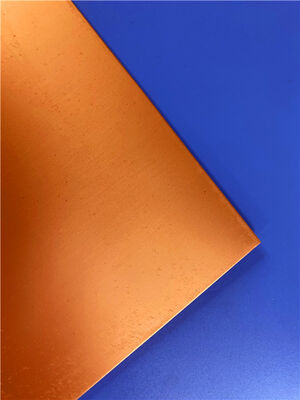

I-Tera MT40 Materiaal Inleiding

I-Tera MT40 is een premium laagverlies laminate en prepreg materiaal ontwikkeld door Isola, speciaal geoptimaliseerd voor hoge snelheid digitale transmissie en RF / microwave circuit ontwerpen.Het overbrugt effectief het prestatieverschil tussen standaard FR-4 en kostbare PTFE-substratenHet materiaal behoudt een uiterst stabiele dielectrische constante over een breed temperatuurbereik van -55°C tot +125°C.met vaste elektrische parameters, zelfs onder W-band-hoge-frequentiebedingenMet een lage dissipatiefactor van 0,0031 bij 2 GHz vermindert het de afname van het signaal met hoge frequentie aanzienlijk en zorgt het voor volledige signaalintegriteit voor hogesnelheidssystemen.

MT40 heeft een uitstekende thermische stabiliteit met een glazen overgangstemperatuur (Tg) van 215 °C en een ontbindingstemperatuur (Td) van 360 °C.met een vermogen van meer dan 50 W,In tegenstelling tot PTFE-materialen die een complexe gatverwerking vereisen, is de I-Tera MT40 volledig compatibel met standaard FR-4-fabricatiewerkstromen.de afschaffing van speciale behandelingsprocedures en de verbetering van de consistentie van de productieVerkrijgbaar in verschillende laminaat- en prepregdiktes met meerdere koperen folieopties, waaronder HVLP, RTF en ingebedde weerstandsfolie, ondersteunt het flexibele aanpassing voor dubbelzijdig,meerlagige en hybride PCB-ontwerpen voor hogesnelheidsproducten.

Belangrijkste prestatievoordelen

Stabiele elektrische prestaties met lage verliezen: vaste Dk van 3,45 en ultralage Df van 0,0031 minimaliseren het inbrengverlies en de signaalvervorming, ideaal voor 5G RF, magnetronen en hogesnelheidscircuits.

Uitstekende thermische betrouwbaarheid: hoge Tg- en Td-waarden, in combinatie met stabiele CTE-kenmerken, voorkomen delaminatie en structurele vervorming tijdens assemblage bij hoge temperaturen en lange duur.

FR-4 Procescompatibiliteit: vereist geen speciale PTFE-verwerkingstechnieken, waardoor hoge opbrengsten en een stabiele batchproductie voor commerciële massaproductie worden gewaarborgd.

Superieure milieubeheersing: RoHS-conform, CAF-bestendige en lage vochtabsorptie met slechts 0,1%, aangepast aan complexe industriële en buitenwerkomgevingen.

Diversified Customization Capacity: Ondersteunt meerdere kopergewichten, glazen weefsels en panelspecificaties, die voldoen aan diverse hoge snelheids- en RF-PCB-aanpassingsverplichtingen.

Typische toepassingen

Dankzij de stabiele dielektrische prestaties, het zeer lage signaalverlies, de uitstekende thermische stabiliteit en de FR-4-procescompatibiliteit zijn Isola I-Tera MT40 high-speed PCB's geschikt voor een breed scala van hoge frequenties,Microwave- en hogesnelheidsdigitale scenario's:

5G-communicatieapparatuur:Ideaal voor 5G basisstation RF-modules, signaaltransceivers en draadloze communicatie-hardware die een consistente hoogfrequente signaalintegritie vereist.

Mikrogolf- en radarsystemen:Geschikt voor microgolfgevoelige sensoren, precisie radar detectie apparatuur en RF front-end modules met strikte vereisten voor lage verliezen.

Digitale apparatuur met hoge snelheid:Perfect voor high-speed server moederborden, industriële high-speed transmissie circuits en gegevensverwerkingsapparaten om signaalvertraging en vervorming te verminderen.

industriële draadloze modules:Op grote schaal toegepast in commerciële draadloze communicatieapparatuur en industriële hoogfrequente besturingsmodules die op lange termijn operationele stabiliteit vereisen.

Conclusies

Dit aangepaste 2-laag I-Tera MT40 PCB integreert ultra dunne substraat, 1 oz dubbelzijdig koper, onderdompeling zilver afwerking en precieze metalen rand bekleding, volledig gebruik maken van MT40 ′s lage verlies,hoogtemperatuurbestendig en hoogstabiel materiaalHet biedt een betrouwbaar, kosteneffectief alternatief voor dure PTFE-circuitboards.het leveren van consistente signaalprestaties en structurele duurzaamheid voor commerciële digitale en RF/microgolftoepassingen met hoge snelheid.
