2-laags Taconic TLX-8 PCB 1.3mm met ENIG RF Microgolfprintplaat

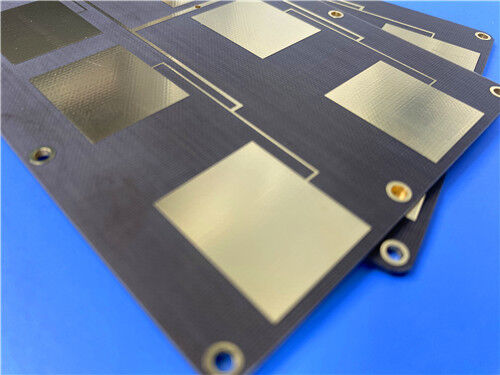

Vervaardigd met premium Taconic TLX-8 PTFE glasvezellaminaat, is deze op maat gemaakte 2-laags starre printplaat speciaal ontworpen om betrouwbare, hoogwaardige prestaties te leveren in veeleisende RF- en microgolfscenario's. Met een totale dikte van 1,3 mm en een compacte voetafdruk van 45 mm × 66,04 mm met een strikte ±0,15 mm dimensionale tolerantie, maakt het bord gebruik van een pure ENIG-oppervlaktebehandeling zonder soldeermasker of zeefdruk aan beide zijden. Ontworpen met exclusieve doorlopende structuren en geen blinde via's, ondersteunt het nauwkeurige 6/9 mil spoor/ruimte routering en een minimale boorgrootte van 0,4 mm. Elke eenheid ondergaat een uitgebreide 100% elektrische test voorafgaand aan levering, voldoet aan de IPC-Klasse-2 kwaliteitsnormen en is beschikbaar voor betrouwbare wereldwijde levering.

PCB Specificaties

Afgestemd op low-layer microgolfcircuits, balanceert deze TLX-8 printplaat precieze fabricagetolerantie en robuuste omgevingsaanpasbaarheid. Elke structurele parameter volgt gestandaardiseerde industriële specificaties om stabiele elektrische transmissie en mechanische duurzaamheid te ondersteunen in scenario's met hoge frequentie.

PCB Stack-up Structuur

Gebouwd met een volledig symmetrische 2-laags stackup, is deze printplaat gecentreerd rond een 1,27 mm (50 mil) dik Taconic TLX-8 kernsubstraat. Bijpassende 35 μm koperlagen bedekken zowel de boven- als onderkant van de kern, wat een uitgebalanceerde structurele lay-out vormt die signaalafwijking minimaliseert en consistente mechanische en elektrische prestaties levert voor low-layer microgolfontwerpen.

PCB Statistieken

Geoptimaliseerd voor compacte RF-circuitsamenstelling en kleine batches prototyping, beschikt de printplaat over een redelijke lay-out van componenten, pads en via's om te voldoen aan diverse microgolfcircuitontwerpbehoeften.

TLX-8 Materiaal Overzicht

Als een hoogvolume, applicatiegericht PTFE glasvezellaminaat, heeft Taconic TLX-8 brede erkenning gekregen voor betrouwbare prestaties in het volledige spectrum van RF-toepassingen. De flexibele aanpasbare dikte en koperbekledingsopties maken het een ideale keuze voor vereenvoudigde low-layer microgolfontwerpen. Belangrijker nog, dit materiaal biedt uitzonderlijke mechanische versterking, waardoor eindcircuits bestand zijn tegen extreme en zware bedrijfsomgevingen - van omstandigheden met hoge trillingen bij ruimtevluchten en blootstelling aan motormodules bij hoge temperaturen, tot ruimte straling, ernstige maritieme scenario's voor scheepsantennes, en brede temperatuurschommelingen waarmee hoogtemeter substraten voor vluchten te maken krijgen.

TLX-8 EigenschappenTLX-8 TYPISCHE WAARDEN

Hoge-stabiliteit communicatieantennesystemen

Conclusie

• Ontworpen met Taconic TLX-8 hoogwaardig laminaat en afgewerkt met premium ENIG oppervlaktebehandeling, levert deze 2-laags printplaat ongeëvenaarde lage Dk, lage Df en hoge PIM-stabiliteit voor microgolf- en RF-toepassingen. De uitzonderlijke dimensionale stabiliteit, minimale vochtabsorptie en sterke weerstand tegen extreme omgevingen maken consistente prestaties mogelijk in luchtvaart-, maritieme, hoge-temperatuur en hoge-trillingsscenario's. Volledig elektrisch getest en gecertificeerd volgens IPC-Klasse-2 normen, ondersteunt deze printplaat flexibele aanpassing en wereldwijde levering, en voldoet aan de eisen voor prototyping en batchproductie voor communicatie-, radar- en microgolf testprojecten.
