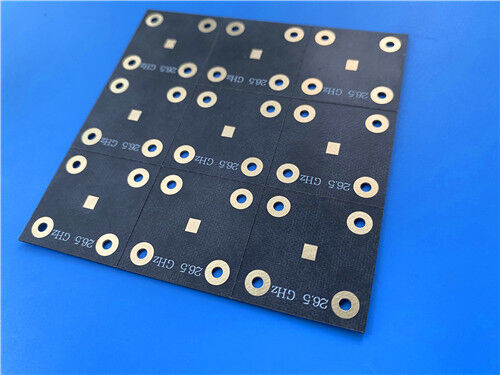

2-Laags Taconic TLX-6 PCB 0.2mm Immersion Gold Antenne PCB

Deze 2-laags stijve Taconic TLX-6 printplaat is een hoogfrequente printplaat met hoge betrouwbaarheid, speciaal ontworpen voor massaproductie van antennes, microgolf- en RF-systeemtoepassingen. Gebouwd met een authentiek Taconic TLX-6 PTFE glasvezelversterkt substraat, biedt deze printplaat uitstekende mechanische stevigheid en stabiele elektrische prestaties in zware werkomstandigheden, waardoor het ideaal is voor RF-apparatuur in extreme omgevingen. Met een ultradunne totale dikte van 0,2 mm en 1 oz koperen bekleding aan de buitenkant, maakt het gebruik van een immersion gold oppervlakteafwerking om betrouwbare soldeerbaarheid, superieure corrosiebestendigheid en langdurige signaalstabiliteit te leveren. De printplaat ondersteunt 5/7 mil fijne lijn trace/ruimte fabricage en 0,3 mm precisie microgatboren met een niet-blinde via structuur. Het heeft witte silkscreen op de toplaag en blank koperen blootstelling aan beide zijden zonder soldeermaskercoating.

PCB Specificatie

PCB Stack-up Structuur

Deze symmetrische 2-laagse stijve stack-up is voorzien van een ultradunne Taconic TLX-6 PTFE glasvezel diëlektrische kern. De ingebedde glasvezelversterking verbetert de structurele stijfheid en dimensionale stabiliteit aanzienlijk, en biedt effectieve weerstand tegen mechanische trillingen, hoge temperaturen en complexe omgevingsinvloeden. De gestandaardiseerde symmetrische laminatiestructuur zorgt voor uniforme elektrische transmissieprestaties, perfect passend bij de structurele en prestatievereisten van laag-laag microgolf- en antenne-PCB-lay-outs.

PCB Statistiek

Deze TLX-6 hoogfrequente antenne-PCB maakt gebruik van een verfijnde componentenlay-out en een wetenschappelijk via-distributieschema. Met een bijpassende padhoeveelheid en circuitnetontwerp, past het zich aan compacte geminiaturiseerde RF-assemblagevereisten aan, en zorgt het voor nauwkeurige, laag-verlies signaaloverdracht voor diverse microgolf functionele modules en complexe communicatiecircuits.

TLX-6 Hoogfrequent Substraat Overzicht

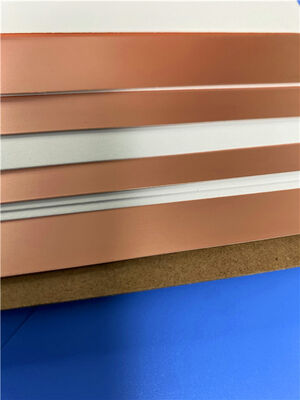

Taconic TLX-6 is een professioneel PTFE glasvezel laminaat ontworpen voor grootschalige antenne- en RF-microgolfapplicaties. Met aanpasbare substraatdikte en gediversifieerde koperbekledingsopties, is dit veelzijdige materiaal speciaal geoptimaliseerd voor laag-laag microgolf PCB lay-outs. De unieke glasvezelversterkte structuur biedt uitstekende mechanische versterking, waardoor sterke weerstand tegen extreme werkomstandigheden mogelijk is, waaronder lanceertrillingen, blootstelling aan motoren op hoge temperatuur, ruimte-straling, zware maritieme omgevingen en temperatuurwisselingen over een breed bereik. Met superieure omgevingsbestendigheid en stabiele fysieke en elektrische eigenschappen, is TLX-6 een kosteneffectief, hoog betrouwbaar substraat voor hoogfrequente elektronische apparaten met een lange levensduur.

TLX-6 Kernmateriaal Voordelen

Taconic TLX-6 substraat combineert uitstekende elektrische consistentie, mechanische duurzaamheid en omgevingsaanpassingsvermogen, en levert stabiele laag-verlies hoogfrequente prestaties voor commerciële communicatie, industriële tests en ruimtevaart RF-apparatuur. De kernvoordelen ondersteunen langdurige stabiele werking in complexe toepassingsomgevingen:

Uitstekende PIM Prestaties: Passieve intermodulatieprestaties lager dan -160 dBc, waardoor signaalinterferentie effectief wordt geëlimineerd en pure, stabiele hoogfrequente signaaloverdracht wordt gegarandeerd

Superieure Mechanische & Thermische Weerstand: Glasvezel versterkte structuur verbetert taaiheid en thermische stabiliteit, voorkomt structurele vervorming onder trillingen en cycli op hoge temperatuur

Nauwkeurige & Stabiele Dk: Strak gecontroleerde diëlektrische constante met verwaarloosbare parameterdrift, handhaaft consistente elektrische prestaties tijdens langdurige werking

Hoge Dimensionale Stabiliteit: Behoudt precieze bordafmetingen en vlakheid onder extreme temperatuurveranderingen en mechanische stress

Ultra-lage Vochtabsorptie: Minimaliseert de impact van vochtigheid op diëlektrische eigenschappen, verbetert de omgevingsaanpassing voor buiten- en maritieme toepassingen

Laag Diëlektrisch Verlies: Lage DF-waarde vermindert hoogfrequente signaalverzwakking, maximaliseert signaalintegriteit voor microgolftransmissiesystemen

UL 94 V0 Vlamvertragende Graad: Voldoet aan internationale industriële veiligheidsnormen, zorgt voor veilige werking van elektronische apparatuur

Aanpassingsvermogen aan Laag-laag Microgolf Lay-out: Formule specifiek geoptimaliseerd voor laag-laag RF en microgolf circuitconstructie, balancerend prestaties en kosteneffectiviteit

Typische Toepassingsscenario's

Dankzij precieze diëlektrische prestaties, betrouwbare mechanische structuur en sterke omgevingsweerstand, worden Taconic TLX-6 hoogfrequente printplaten veelvuldig toegepast in mainstream microgolf- en radiofrequentie-industrieën, waaronder commerciële communicatie, industriële tests en precisiedetectieapparatuur:

• Precisie radar detectie- en sensorsystemen
• 5G/4G mobiele communicatie basisstationapparatuur
• Microgolf testinstrumenten en meetapparatuur
• Microgolf signaaltransmissie- en verwerkingsapparaten
• RF kerncomponenten: koppelaars, splitters, combiners, eindversterkers en diverse hoogfrequente antennemodules

Kwaliteitsborging & Wereldwijde Service

Alle Taconic TLX-6 hoogfrequente printplaten worden strikt vervaardigd volgens IPC-Klasse-2 kwaliteitsnormen. Door gebruik te maken van standaard Gerber RS-274-X productbestanden, levert elke printplaat nauwkeurige dimensionale tolerantie en stabiele elektrische herhaalbaarheid, ter ondersteuning van consistente massaproductie. Elke afgewerkte printplaat ondergaat een uitgebreide elektrische test vóór verzending om functionele defecten te elimineren en een uniforme batchkwaliteit te garanderen. Wij bieden wereldwijde logistiek en professionele technische ondersteuning, en leveren betrouwbare hoogfrequente printplaatoplossingen voor communicatie-, detectie- en industriële microgolfprojecten wereldwijd.
