Hallo allemaal.
Vandaag gaan we praten over TLX hoogfrequente PCB's.
TLX is een serie PTFE glasvezellaminaat die is gelanceerd door Taconic Company. Het biedt betrouwbaarheid in een breed scala aan RF-toepassingen.Het is geschikt voor laag laag aantal microgolven PCB's.
Laten we eerst eens kijken naar de voordelen waarvan we profiteren.
1Dimensionele stabiliteit:
Het kan hoge trillingen ervaren, zoals een ruimtevlucht.
2Uitstekende thermische eigenschappen:
Het kan worden blootgesteld aan hoge temperaturen, zoals bij het werken in motormodules.
3. lage en stabiele dielectrische constante en nauw gecontroleerde DK.
In het bereik van 2,45 tot 2,65 bij tolerantie +/- 0.04
4. lage vochtopname
Ondergaan aan extreem zware omstandigheden, zoals werken op zee
5Brandvertragend gehalte, UL 94 V0
6. lage DF
TLX is een ideaal materiaal voor de toepassing van de volgende lijst vanwege het brede DK-bereik en de beschikbare dikte en koperbekleding.
De typische toepassingen zijn radarsystemen,antennes, mobiele communicatie,de testapparatuur voor kruwgolven,microwave-transmissieapparaten,met een vermogen van niet meer dan 50 W
Er zijn TLX-0, TLX-9, TLX-8, TLX-7 en TLX-6 in de TLX-familie. Vaak wordt het gebruikt in eenlagig bord, dubbellagig bord, enz..
| PCB-capaciteit |
| PCB materiaal: |
PTFE-glasvezel |
| TLX-familie (diëlektrische constante ±0,04) |
TLX-0 (DK=2,45) |
| TLX-9 (DK=2,50) |
| TLX-8 (DK=2,55) |
| TLX-7 (DK=2,60) |
| TLX-6 (DK=2,65) |
| Aantal lagen: |
1 laag, 2 laag, 4 laag. |
| Koperen gewicht: |
0.5oz, 1oz, 2oz |
| PCB-dikte: |
0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 3.2mm |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Afwerking van het oppervlak: |
Kaars koper, HASL, ENIG, onderdompelingstenen, enz. |
| |
|
De basiskleur van TLX-high-frequency PCB's is bruin en zwart.
We zijn gespecialiseerd in het leveren van prototypes, kleine batches en massaproductie.
Als u vragen heeft over dit soort PCB's, neem dan contact met ons op.
Bedankt voor het lezen.

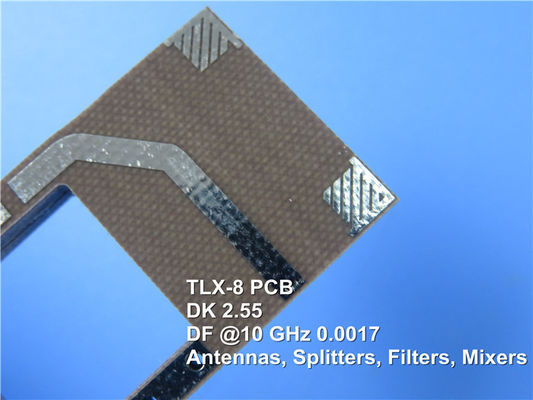

Aanhangsel: Gegevensblad van TLX-8
| TLX-8 Typische waarden |
| Vastgoed |
Testmethode |
Eenheid |
Waarde |
Eenheid |
Waarde |
| DK @10 GHz |
IPC-650 2.5.5.3 |
|
2.55 |
|
2.55 |
| Df @1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0.0012 |
|
0.0012 |
| Df @10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0017 |
|
0.0017 |
| Dielectrische afbraak |
IPC-650 2.5.6 |
kV |
> 45 |
kV |
> 45 |
| Vochtopname |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Flexurale sterkte (MD) |
ASTM D 709 |
PSI |
28,900 |
N/mm2 |
|
| Flexurale sterkte (CD) |
ASTM D 709 |
PSI |
20,600 |
N/mm2 |
|
| Tensile sterkte (MD) |
ASTM D 902 |
PSI |
35,600 |
N/mm2 |
|
| Tensile sterkte (CD) |
ASTM D 902 |
PSI |
27,500 |
N/mm2 |
|
| Verlenging bij breuk (MD) |
ASTM D 902 |
% |
3.94 |
% |
3.94 |
| Verlenging bij breuk (CD) |
ASTM D 902 |
% |
3.92 |
% |
3.92 |
| Young's Modulus (MD) |
ASTM D 902 |
KPSI |
980 |
N/mm2 |
|
| Young's Modulus (CD) |
ASTM D 902 |
KPSI |
1,200 |
N/mm2 |
|
| Young's Modulus (MD) |
ASTM D 3039 |
KPSI |
1,630 |
N/mm2 |
|
| Poisson's ratio |
ASTM D 3039 |
|
0.135 |
N/mm |
|
| Schilfsterkte ((1 oz. ed) |
IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) |
IBS/lineaire inch |
15 |
N/mm |
|
| Vervaardiging uit de Unie |
IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) |
IBS/lineaire inch |
17 |
N/mm |
|
| Peelsterkte ((1⁄2 oz.ed) |
IPC-650 2.4.8.3 ((Verhoogde temperatuur.) |
IBS/lineaire inch |
14 |
N/mm |
|
| Peelsterkte ((1⁄2 oz.ed) |
IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) |
IBS/lineaire inch |
11 |
N/mm |
|
| Schilfsterkte ((1 oz. gewalst) |
IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.) |
IBS/lineaire inch |
13 |
N/mm |
2.1 |
| Warmtegeleidbaarheid |
ASTM F433/ASTM 1530-06 |
W/M*K |
0.19 |
W/M*K |
0.19 |
| Dimensionele stabiliteit (MD) |
IPC-650 2.4.39 sec.5.5 ((Na het bakken.) |
mils/in. |
0.06 |
mm/M |
|
| Dimensionale stabiliteit (CD) |
IPC-650 2.4.39 sec.5.4 ((Na Bakken.) |
mils/in. |
0.08 |
mm/M |
|
| Dimensionele stabiliteit (MD) |
IPC-650 2.4.39 sec.5.5 ((Thermische spanning.) |
mils/in. |
0.09 |
mm/M |
|
| Dimensionale stabiliteit (CD) |
IPC-650 2.4.39 sec.5.5 ((Thermische spanning.) |
mils/in. |
0.1 |
mm/M |
|
| Oppervlakteweerstand |
IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.) |
Moehm. |
6.605 x 108 |
Moehm. |
6.605 x 108 |
| Oppervlakteweerstand |
IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.) |
Moehm. |
3.550 x 106 |
Moehm. |
3.550 x 106 |
| Volumeweerstand |
IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.) |
Mohm/cm |
1.110 x 1010 |
Mohm/cm |
1.110 x 1010 |
| Volumeweerstand |
IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.) |
Mohm/cm |
1.046 x 1010 |
Mohm/cm |
1.046 x 1010 |
| CTE ((X-as)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
21 |
ppm/°C |
21 |
| CTE ((Y-as)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
23 |
ppm/°C |
23 |
| CTE ((Z-as)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
215 |
ppm/°C |
215 |
| Dichtheid ((Specific Gravity) |
ASTM D 792 |
g/cm3 |
2.25 |
g/cm3 |
2.25 |
| Td(2% gewichtsverlies) |
IPC-650 2.4.24.6 ((TGA) |
°C |
535 |
°C |
|
| Td(5% gewichtsverlies) |
IPC-650 2.4.24.6 ((TGA) |
°C |
553 |
°C |
|
| Brandbaarheidsklasse |
UL-94 |
|
V-0 |
|
V-0 |
