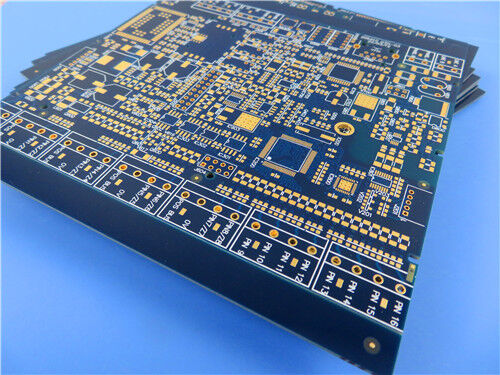

Deze 4-lagige rigide hybride RF-PCB is vervaardigd van F4BM265 hoogfrequente laminaat en FR-4 dielectrische materialen van de serie S1000-2M,met een vermogen van niet meer dan 50 WDe PCB is vervaardigd volgens de betrouwbaarheidskriteria van IPC-Klasse 3. De PCB is voorzien van een ENIG-oppervlakteafwerking, een dubbelzijdig blauw soldeermasker met witte legende, een koperen plaat met 25 μm gaten,en 35 μm afgewerkt koper op elke geleidende laagHet heeft een totale laminaatdikte van 4,14 mm en een afmeting van 245 mm × 245 mm (1 stuks), waardoor het een stabiele impedantiekarakteristiek heeft.hoogwaardige dielectrische stabiliteit en betrouwbare dimensionale prestaties voor high-end RF- en microgolvencommunicatie-toepassingen.
PCB-specificaties
| Parameter item |
Specificatie |
| Layerconfiguratie |
4-laag rigide meerlagig PCB |
| Afmeting van het bord |
245 mm × 245 mm (1 stuk) |
| Afgewerkte laminaatdikte |
4.14mm |
| PCB-opstapelingscompositie |
3 mm F4BM265 kern + S1000-2MB prepreg + 0,5 mm S1000-2M kern |
| Afgewerkte koperen dikte |
35 μm afgewerkt koper voor elke laag |
| Via de structuur |
Blinde vias inbegrepen |
| Via de dikte van de bekleding |
25 μm dikte van het gat koper |
| Impedantievereiste |
Op maat gemaakte gecontroleerde impedantiedesign |
| Afwerking van het oppervlak |
ENIG |
| Soldeermasker en zijdefilter |
Blauw soldeermasker + witte legende aan bovenkant en onderkant |
| Kwaliteitsnorm |
IPC-klasse 3 |
F4BM265 Materiaaloverzicht
F4BM, F4BME en F4BM265 zijn bekleed met koper van PTFE versterkte glasstof, vervaardigd door middel van een gestandaardiseerd laminatieproces met samengestelde glasstof, PTFE-hars en PTFE-folie.Met verbeterde elektrische eigenschappen ten opzichte van standaard F4B-substraten, ze zijn voorzien van een breder afstembaar Dk-bereik, lager dielectriciteitsverlies, hogere isolatieweerstand en verbeterde bedrijfsstabiliteit,als geschikt alternatief voor geïmporteerde peer-high-frequency laminaat.
F4BM en F4BME hebben dezelfde dielektrische kern, maar verschillen in de koperen folieconfiguratie.F4BME gebruikt omgekeerde RTF-koperfolie om superieure PIM-prestaties te realiserenDe dielektrische constante kan nauwkeurig worden gemoduleerd door de verhouding tussen PTFE-hars en glasstof aan te passen.Een hoger glasvezelgehalte draagt bij tot een hogere Dk, betere dimensionale stabiliteit, lagere CTE, geoptimaliseerde temperatuurdrift eigenschap, met een geringe toename van dielectric verlies.
Kernmateriaalkenmerken
Standaard dielectrische constante van 2,17 tot en met 3.0, op aanvraag beschikbaar
Laag RF-dielektrisch verlies: geoptimaliseerde verbindingsformule vermindert de afname van het signaal met hoge frequentie
Superieure PIM-prestaties: de F4BME-variant met omgekeerde RTF-koperfolie levert uitstekende PIM-prestaties
Geoptimaliseerde kostenefficiëntie: Meerdere beschikbare plaatgroottes om de totale fabricagekosten te verlagen
Bijzondere milieubeheersing: uitstekende bestralingsbestrijding en lage uitgassing
Massaproductie beschikbaar: commercieel aanbod met een stabiele kosten-prestatieverhouding
Typische toepassingsscenario's
- Microwave- en RF-circuits, militaire radarsystemen
- van de soort gebruikt voor de vervaardiging van motorvoertuigen en motorvoertuigen
- andere elektrische apparaten, met een vermogen van niet meer dan 300 W
- Antennenvoedernetwerken en antennesystemen met een gefascieerd array
- Telefoontjes, toestellen en toestellen voor het uitwisselen van informatie
