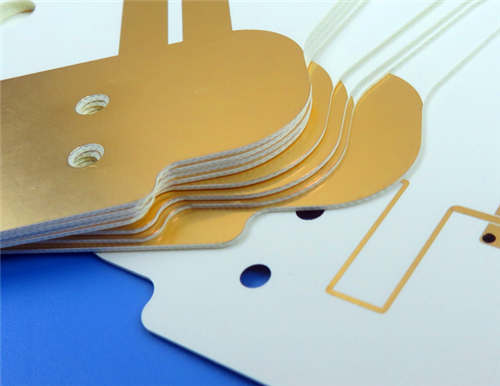

Dit is een op maat gemaakte 2-laags rigidehoogfrequente printplaatvervaardigd met Wangling TF300 hoogwaardig diëlektrisch substraat, ontworpen voor zeer stabiele microgolf- en millimetergolfcircuits en miniatuurantennesystemen. Het bord is afgewerkt met immersiegoud, zonder dat er een soldeermasker of zeefdruk op de boven- of onderkant is aangebracht.
PCB-specificatie
| Parameteritem |
Specificatie |
| Basismateriaal |
TF300 hoogfrequent diëlektrisch materiaal |
| Aantal lagen |
2 lagen stijve PCB |
| Bordafmetingen |
70 mm × 49 mm (1 stuk), maattolerantie: ± 0,15 mm |
| Minimale spoor/ruimte |
5 mil / 5 mil |
| Minimale mechanische gatgrootte |
0,3 mm |
| Via Type |
Geen blinde via's aangenomen; er worden alleen via's met doorlopende gaten gebruikt |
| Afgewerkte plaatdikte |
0,7 mm |
| Buitenlaag afgewerkt kopergewicht |
1oz (1,4 mil) |
| Via plaatdikte |
20μm |
| Oppervlakteafwerking |
Onderdompeling goud |
| Zeefdruklaag |
Geen boven- en onderzeefdruk |
| Soldeermaskerlaag |
Geen boven- en ondersoldeermasker |
| Kwaliteitstest |
100% elektrische test vóór verzending |
PCB-laagstapelstructuur
| Laagnaam |
Specificatie |
| Koperlaag 1 (bovenste laag) |
35μm afgewerkte koperdikte |
| Diëlektrische kern |
Wangling TF300 hoogfrequent materiaal, 0,635 mm (25mil) dikte |
| Koperlaag 2 (onderste laag) |
35μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artworkformaat: Vervaardigd op basis van standaard Gerber RS-274-X-bestanden, het industriestandaardformaat dat uiterst nauwkeurige patronen en volledige productiecompatibiliteit garandeert.
Kwaliteitsnorm: Gefabriceerd en geïnspecteerd in overeenstemming met IPC-Klasse-2 betrouwbaarheidsspecificaties, die voldoen aan algemene commerciële en industriële prestatie-eisen.
Leveringsdekking: Beschikbaar voor wereldwijde verzending met gestandaardiseerde productie en volledige kwaliteitscontrole, ter ondersteuning van een stabiele wereldwijde levering.

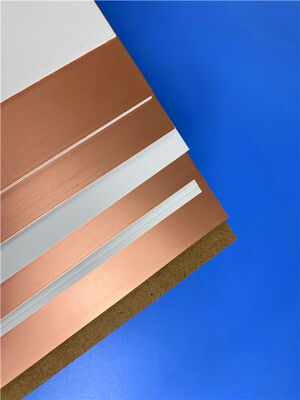

Wangling TF-serie materiaaloverzicht
Wangling TF-serie substraten zijn hoogwaardige, hoogfrequente diëlektrische materialen bestaande uit PTFE-hars en keramische vulstof, met een glasvezelvrije structuur. De diëlektrische constante kan nauwkeurig worden afgestemd door de keramiek-PTFE-verhouding aan te passen. De materialen uit de TF-serie, vervaardigd via eigen processen, leveren uitstekende microgolfprestaties, superieure thermische stabiliteit en betrouwbaarheid op lange termijn, waardoor ze ideaal zijn voor uiterst nauwkeurige hoogfrequente PCB-ontwerpen.
Prestatiekenmerken van kernmateriaal
Afstembare en stabiele diëlektrische prestaties
De TF300 beschikt over een stabiele, afstembare DK van 3,0–16 met meerdere standaardopties en ultralaag diëlektrisch verlies, waardoor hij perfect voldoet aan de fabricagevereisten voor microgolf- en millimetergolfcircuits.
Brede temperatuurstabiliteit
Het maakt een continue stabiele werking mogelijk bij -80 ℃ tot +200 ℃ en levert uitstekende thermische aanpassingsmogelijkheden voor zware lucht- en ruimtevaart- en industriële omgevingen.
Aanpasbare dikte en hoge verwerkbaarheid
Dit materiaal ondersteunt aangepaste diktes variërend van 0,635 mm tot 2,5 mm en is volledig compatibel met standaard thermoplastische PCB-productieprocessen voor een hoog productierendement.
Betrouwbaar aanpassingsvermogen aan de omgeving
Met uitstekende stralingsweerstand en ultra-lage ontgassingseigenschappen behoudt het stabiele elektrische en mechanische prestaties in werkscenario's met extreem hoge betrouwbaarheid.
TF300 Typische materiaaleigenschappen
| Diëlektrische constante (DK) |
3,0 ± 0,06 bij 10 GHz |
| Dissipatiefactor (DF) |
0,001 @10 GHz |
| Thermische coëfficiënt van diëlektrische constante (TCDK) |
-60 ppm/℃ (-55℃~150℃) |
| Schilsterkte (1oz koper) |
>0,6 N/mm |
| Thermische uitzettingscoëfficiënt (CTE) |
X/Y-as: 60 ppm/℃; Z-as: 80 ppm/℃ |
| Wateropname |
≤0,05% (20±2℃, 24 uur) |
| Dikte |
2,41 g/cm3 |
| Thermische geleidbaarheid |
0,3 W/m·K |
| Toepasselijke koperfolie |
Standaard elektrolytische koperfolie: 0,5 oz, 1 oz |
Typische toepassingsscenario's
Lucht- en ruimtevaartapparatuur, ruimtesystemen, vliegtuigen en elektronische apparatuur in de cabine
Microgolfcircuits, hoogfrequente antennes en fasegevoelige antenne-apparaten
Radars voor vroegtijdige waarschuwing, radars in de lucht en radarsignaalverwerkingsmodules
Phased array-antennes en beamforming-netwerksystemen
Satellietcommunicatie- en navigatieapparatuur
Hoogfrequente eindversterkermodules
