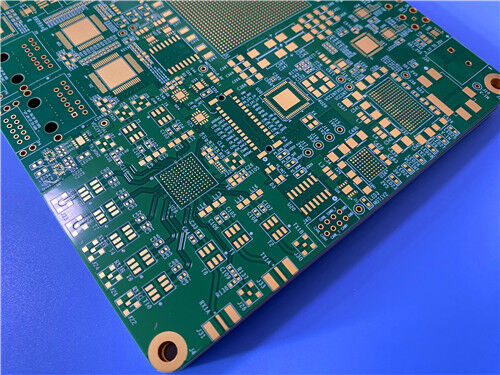

14-laags Megtron 6 hogesnelheidsprintplaat 1,64 mm met ultralaag verlies

14-laags Megtron 6 High-Speed ​​PCB is een meerlaagse printplaat met ultralaag verlies en hoge betrouwbaarheid, ideaal voor snelle netwerken, mobiele communicatie en elektronische HDI-systemen met hoge dichtheid. Deze 14-laags PCB maakt gebruik van eersteklas Panasonic Megtron 6-substraat met ultralaag verlies en levert uitstekende diëlektrische stabiliteit, superieure thermische weerstand en nauwkeurige impedantiecontroleprestaties. Het voldoet volledig aan de strenge IPC-3 industriële normen ter ondersteuning van hoogfrequente en snelle signaaloverdracht met minimale latentie en signaalverzwakking.

Deze op maat gemaakte hogesnelheidsprintplaat maakt gebruik van een gedifferentieerde koperdikteconfiguratie: 1oz buitenste koperlagen voor stabiele hoge stroomgeleiding en betrouwbare soldeerprestaties, en 0,5oz binnenste koperlagen voor fijne lijngeleiding en lay-out met hoge dichtheid. De dikte van de afgewerkte plaat is 1,64 mm, met een enkele maat van 178,8 x 169 mm. Het product wordt verzonden in een combinatie van 2×2 panelen (in totaal 4 stuks), met aan alle vier de zijden gereserveerde procesranden van 5 mm breed. Uitgerust met een groen soldeermasker en een witte zeefdruk plus een hoogwaardige nikkel-palladium-gouden oppervlakteafwerking, zorgt het bord voor uitstekende oxidatieweerstand en stabiele soldeerbaarheid. Het maakt gebruik van IPC-4761 TYPE VII standaard harsplugtechnologie en professionele microstrip/stripline-impedantie-matching, waardoor wordt voldaan aan de hoge standaard hogesnelheids-PCB-batchproductie en betrouwbare werkingsvereisten op lange termijn.

Nauwkeurige impedantiecontroleparameters

Deze 14-laags Megtron 6 PCB implementeert strikte microstrip- en stripline-impedantiecontrole voor single-ended en differentiële signalen, waardoor snelle signaalreflectie, overspraak en golfvormvervorming wordt geëlimineerd om volledige signaalintegriteit te garanderen:

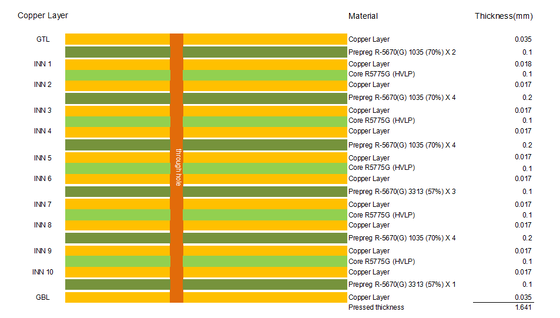

14-laags Megtron 6 PCB-specificaties

Wat is Megtron-6? PCB-materiaal met ultralaag verlies en hoge snelheid

Megtron 6 is een premium PCB-substraat met ultralaag verlies en hoge snelheid, dat dient als industriestandaardmateriaal voor hoogfrequente, snelle digitale en HDImeerlaagse schakelingontwerpen. Uitgerust met laag Dk-glasdoek (R-5775) en bijpassende prepreg (R-5670), beschikt Megtron 6 over extreem stabiele diëlektrische prestaties over breedbandfrequentiebanden, waardoor perfect wordt voldaan aan de hogesnelheidssignaaltransmissievereisten voor netwerken, mobiele communicatie en draadloze apparaten.

Met een ultralage diëlektrische constante en dissipatiefactor vermindert Megtron 6 effectief signaalverlies op hoge snelheid en transmissielatentie. Het levert uitstekende thermische stabiliteit, lage thermische uitzettingscoëfficiënt en superieure vochtbestendigheid, waardoor stabiele fysieke en elektrische eigenschappen behouden blijven bij solderen op hoge temperatuur en langdurig gebruik onder hoge belasting. Megtron 6 ondersteunt HDI-interconnectieontwerp met hoge dichtheid en standaard industriële verwerkingsworkflows en is het voorkeurssubstraat voor hoogwaardige, snelle meerlaagse PCB-toepassingen.

Megtron 6 Richtlijnen voor verwerking en opslag

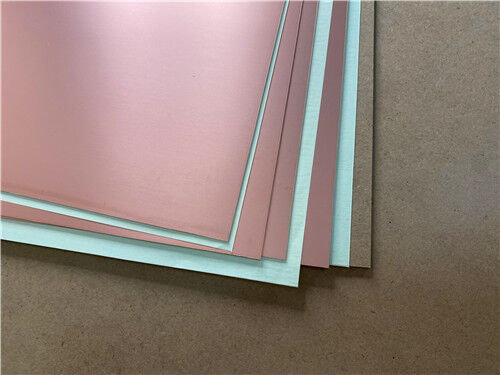

Megtron 6-laminaten en prepregs vereisen gestandaardiseerde opslag- en verwerkingsprocedures om optimale prestaties met ultralaag verlies en structurele stabiliteit te behouden. Vlakke opslag in een koele en droge omgeving is verplicht om buigen en krassen op het oppervlak te voorkomen. Prepreg heeft opslagomstandigheden nodig onder de 23℃ en 50% RH, met langdurige opslag bij een lage temperatuur van 5℃. De cumulatieve tijd in de open lucht van blootgestelde prepreg mag niet langer zijn dan 8 uur om vochtopname en prestatievermindering te voorkomen.

De binnenste lagen zijn voorzien van professionele chemische reiniging en oxidebehandeling. Behandeling met organische peroxide/zwavelzuur-coatings heeft de voorkeur om een ​​stabiele hechtsterkte tussen de lagen te garanderen. Een volledige droogbehandeling voor vochtverwijdering bij 105 ℃ gedurende 20-30 minuten elimineert effectief oppervlakte- en intern vocht, waardoor een hoge lamineringskwaliteit en PCB-betrouwbaarheid op lange termijn worden gegarandeerd.

Megtron 6 PCB-toepassingsvelden

Hogesnelheidsnetwerkapparatuur:Core-routerborden, netwerkswitch-moederborden en snelle signaaloverdrachtmodules

Mobiele en draadloze communicatie:5G/6G draadloze eindapparatuur, printplaten voor hoogfrequente signaalverwerking

HDI-apparaten met hoge dichtheid:Meerlaagse HDI-printplaten die miniaturisatie en hoge betrouwbaarheid vereisen

Hoogwaardig computergebruik:Server-high-speed backplanes, gegevensopslag en high-speed computermodules

Conclusie

Deze 14-laags Megtron 6 hogesnelheids-PCB is een hoogwaardige meerlaagse circuitoplossing met ultralaag verlies voor snelle digitale en communicatiesystemen. Uitgerust met nauwkeurige microstrip- en stripline-impedantiecontrole, ontwerp met dubbele koperdikte en betrouwbare nikkel-palladium-gouden oppervlakteafwerking, levert deze 1,64 mm dikke PCB ultrastabiele hogesnelheidssignaalintegriteit en operationele betrouwbaarheid op lange termijn. Het is de ideale keuze voor high-end netwerken, draadloze communicatie en high-performance computing en snelle PCB-aanpassingsprojecten.
