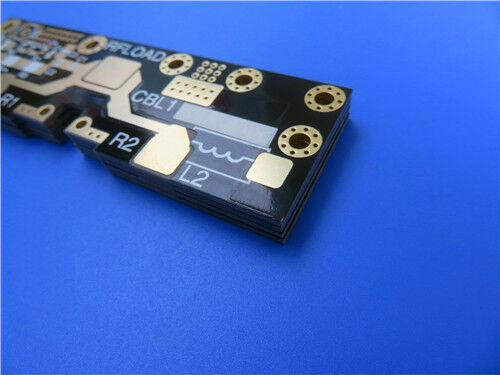

F4BTMS430 PCB 2-laags 10mil dik met ENIG afwerking

Deze PCB maakt gebruik van F4BTMS430 als basismateriaal, heeft een Immersion Gold (ENIG) oppervlakteafwerking en voldoet strikt aan de IPC-Class-2 kwaliteitsnormen. Het is geconfigureerd als een 2-laags rigide structuur met een 0,254 mm (10 mil) F4BTMS430 substraatkern, specifiek ontworpen om te voldoen aan de hoge betrouwbaarheidseisen van lucht- en ruimtevaart, militaire en fasegevoelige elektronische systemen.

PCB Specificaties

Stack-up Configuratie

F4BTMS430 Materiaal Introductie

De F4BTMS-serie vertegenwoordigt een verbeterde iteratie van de F4BTM-serie, die technologische doorbraken bereikt in materiaalformulering en productieprocessen. Door een hoog volume keramiek te integreren en te versterken met ultradun, ultragrof glasvezeldoek, levert het aanzienlijk verbeterde prestaties en een breder scala aan diëlektrische constanten. Als een materiaal met hoge betrouwbaarheid dat is afgestemd op lucht- en ruimtevaarttoepassingen, dient het als een levensvatbaar alternatief voor vergelijkbare buitenlandse producten.

F4BTMS430 integreert een kleine hoeveelheid ultradun ultragrof glasvezeldoek, een hoge concentratie uniform verdeelde speciale nano-keramiek en PTFE-hars. Deze unieke formulering minimaliseert de nadelige effecten van glasvezel op de voortplanting van elektromagnetische golven, waardoor diëlektrisch verlies wordt verminderd, de dimensionale stabiliteit wordt verbeterd en de X/Y/Z-anisotropie wordt verlaagd. Het verlengt ook het bruikbare frequentiebereik, verbetert de elektrische sterkte, verhoogt de thermische geleidbaarheid en toont uitstekende lage thermische uitzettingscoëfficiënt en stabiele diëlektrische temperatuurkarakteristieken. Standaard gecombineerd met RTF koperfolie met lage ruwheid, vermindert het geleiderverlies en zorgt het voor een superieure pelschijfsterkte, compatibel met zowel koper- als aluminiumsubstraten.

F4BTMS430 Materiaalkenmerken

F4BTMS430 Materiaalvoordelen

-Superieure Elektrische Prestaties: Afgestemd op RTF koperfolie met lage ruwheid om geleiderverlies te verminderen, elektromagnetische golfinterferentie te minimaliseren en een uitstekende pelschijfsterkte te garanderen.

-Verbeterde Dimensionale Stabiliteit: De combinatie van ultradun ultragrof glasvezeldoek en nano-keramische formulering verlaagt de anisotropie, waardoor de signaalvoortplanting en structurele betrouwbaarheid worden geoptimaliseerd.

-Brede Omgevingsaanpasbaarheid: Integreert lage vochtopname, stabiele diëlektrische temperatuurkarakteristieken en een breed bedrijfstemperatuurbereik (-55°C tot 288°C) om ruwe omgevingen aan te passen.

-Hoge Lucht- en Ruimtevaart Betrouwbaarheid: Dient als een vervanging voor buitenlandse equivalenten en biedt verbeterde thermische geleidbaarheid, elektrische sterkte en consistente prestaties voor kritieke toepassingen.

Typische Toepassingen

-Lucht- en Ruimtevaart & Cabine Apparatuur

-Microgolf/RF Systemen

-Radar & Militaire Radar Apparatuur

-Voedingsnetwerken

-Fasegevoelige & Phased Array Antennes

-Satelliet Communicatiesystemen

Kwaliteit & Beschikbaarheid

Deze PCB voldoet strikt aan de IPC-Class-2 kwaliteitsnormen, waardoor betrouwbare prestaties worden gegarandeerd voor lucht- en ruimtevaart, militaire en commerciële elektronische systemen. Het is wereldwijd beschikbaar en biedt robuuste ondersteuning voor wereldwijde projecten en faciliteert tijdige internationale levering.
