Rogers 30mil 4350 Substraten High Performance PCB Board Met 1 oz Koper

Bij het maken van printplaten (PCB's) moeten verschillende factoren in overweging worden genomen, zoals de keuze van materialen, constructiedetails en stapelconfiguratie. In dit artikel geven we een uitgebreid overzicht van deze elementen voor een specifieke PCB.

Het gebruikte PCB-materiaal is Rogers RO4350B koolwaterstof keramische laminaten. Dit materiaal staat bekend om zijn hoogfrequente prestaties, lage verliezen en loodvrije samenstelling, waardoor het milieuvriendelijker is. Het heeft een diëlektrische constante van 3,48 en een dissipatiefactor van 0,0037 bij 10 GHz. Het materiaal kan werken binnen een temperatuurbereik van -40°C tot +85°C.

De stapelconfiguratie voor deze PCB omvat twee lagen basiskoper, elk met een dikte van 17 µm. Het gebruikte diëlektrische materiaal is RO4350B, met een dikte van 60 mil. De basiskoperlagen zijn ingeklemd tussen de diëlektrische lagen, wat resulteert in een uiteindelijke borddikte van 1,6 mm en een uiteindelijke Cu-gewicht van 1 oz (1,4 mils) voor alle lagen. De dikte van de via-plating is 1 mil en de oppervlakteafwerking is ENIG. De PCB heeft geen top- of onderzijde silkscreen en geen silkscreen op de soldeerpads.

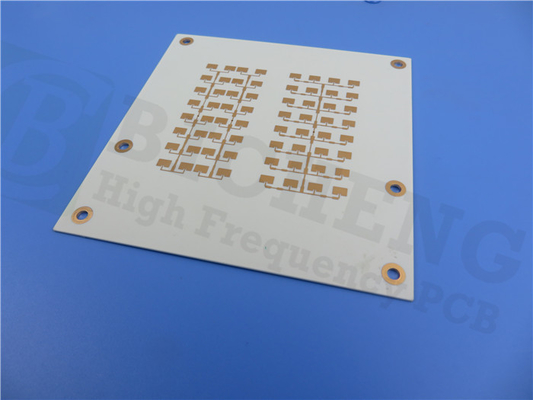

Wat betreft constructiedetails, de PCB-afmetingen zijn 76,00 mm x 76,00 mm, met een tolerantie van +/- 0,15 mm. De minimale trace/ruimte is 6/6 mils en de minimale gatgrootte is 0,45 mm. Er zijn geen blinde of begraven vias opgenomen in dit ontwerp. De PCB bevat 50 componenten, 73 pads, 26 doorlopende pads, 47 top SMT pads en 0 bottom SMT pads, met 71 vias en 9 netten. De PCB heeft 100% elektrische tests ondergaan om de kwaliteit te waarborgen.

Deze PCB bevat geen impedantieaanpassing, met een tolerantie van +/- 10%.

Voor technische vragen of verdere informatie kunt u contact opnemen met Ivy via sales10@bichengpcb.com.

Een uitgebreide gids voor PCB-materiaal, stapelconfiguratie en constructiedetails

Eigenschappen van RO4350B PCB


Diëlektrische Constante: Een van de belangrijkste kenmerken van RO4350B is de diëlektrische constante, die 3,48±0,05 is voor het proces en 3,66 voor het ontwerp. Dit maakt het ideaal voor hoogfrequente toepassingen die lage signaalverliezen vereisen.

Dissipatiefactor: RO4350B heeft een lage dissipatiefactor (tan δ) van 0,0037 bij 10 GHz/23°C en 0,0031 bij 2,5 GHz/23°C, waardoor het een uitstekende keuze is voor hoogfrequente toepassingen die lage signaalverliezen vereisen.

Thermische Coëfficiënt van ε: RO4350B heeft een thermische coëfficiënt van ε van +50 ppm/°C, waardoor het stabieler en betrouwbaarder is over een breed temperatuurbereik.

Volume- en Oppervlakte Weerstand: De volumeweerstand van RO4350B is 1,2 x 10^10 MΩ.cm (COND A) en de oppervlakteweerstand is 5,7 x 10^9 MΩ (COND A). Deze waarden zijn belangrijk voor hoogfrequente toepassingen die uitstekende elektrische isolatie-eigenschappen vereisen.

Elektrische Sterkte: RO4350B heeft een uitstekende elektrische sterkte van 31,2 Kv/mm (780 v/mil) bij 0,51 mm (0,020"), waardoor het ideaal is voor hoogfrequente toepassingen die hoogspanningsisolatie vereisen.

Trek- en Buigsterkte: RO4350B heeft een hoge trekmodulus van 16.767 MPa in de X-richting en 14.153 MPa in de Y-richting, evenals een treksterkte van 203 MPa (29,5 ksi) in de X-richting en 130 MPa (18,9 ksi) in de Y-richting. De buigsterkte is ook hoog met 255 MPa (37 kpsi), waardoor het een duurzaam en betrouwbaar materiaal is voor hoogfrequente toepassingen.

Thermische Uitzettingscoëfficiënt: RO4350B heeft een lage thermische uitzettingscoëfficiënt in de X- en Y-richtingen, wat belangrijk is voor hoogfrequente toepassingen die stabiele en betrouwbare prestaties vereisen over een breed temperatuurbereik.

Tg en Td: RO4350B heeft een hoge glasovergangstemperatuur (Tg) van >280°C TMA (A) en een ontledingstemperatuur (Td) van 390°C TGA. Dit maakt het ideaal voor toepassingen bij hoge temperaturen.

Thermische Geleiding: RO4350B heeft een hoge thermische geleiding van 0,69 W/M/oK bij 80°C, waardoor het een uitstekende keuze is voor hoogfrequente toepassingen die efficiënte warmteafvoer vereisen.

Vocht Absorptie: RO4350B heeft een lage vocht absorptiesnelheid van 0,06% na 48 uur onderdompeling in water bij 50°C, wat belangrijk is voor hoogfrequente toepassingen die betrouwbare prestaties vereisen in vochtige omgevingen.

Dichtheid: RO4350B heeft een dichtheid van 1,86 gm/cm³ bij 23°C, wat belangrijk is voor hoogfrequente toepassingen die lichtgewicht materialen vereisen.

Koper Peel Sterkte: RO4350B heeft een hoge koper peel sterkte van 0,88 N/mm (5,0 pli), waardoor het een ideale keuze is voor hoogfrequente toepassingen die een sterke hechting tussen het koper en het substraat vereisen.

Brandbaarheid: RO4350B is geclassificeerd als (3)V-0 voor brandbaarheid, waardoor het een veilig materiaal is voor hoogfrequente toepassingen.

Compatibel met loodvrij proces: RO4350B is compatibel met loodvrije processen, waardoor het een milieuvriendelijke keuze is voor hoogfrequente PCB's.

Concluderend is RO4350B een hoogwaardig materiaal dat ideaal is voor hoogfrequente PCB's. De lage signaalverliezen, lage dissipatiefactor, uitstekende elektrische isolatie-eigenschappen, hoogspanningsisolatie en prestaties bij hoge temperaturen maken het een uitstekende keuze voor een breed scala aan hoogfrequente toepassingen. Als u op zoek bent naar een betrouwbaar en duurzaam materiaal voor uw volgende hoogfrequente PCB, overweeg dan RO4350B.
