Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RO4350B | PCB-dikte: | 6.5mm |
|---|---|---|---|
| PCB-grootte: | 65 mm x 65 mm (± 0,15 mm) | Aantal lagen: | 2-laag |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | ENIG |
| Zilkscherm: | geel | ||
| Markeren: | 6.5 mm PCB dubbelzijdige circuits,RO4350B PCB dubbelzijdige circuits,ENIG PCB dubbelzijdige schakelingen |
||

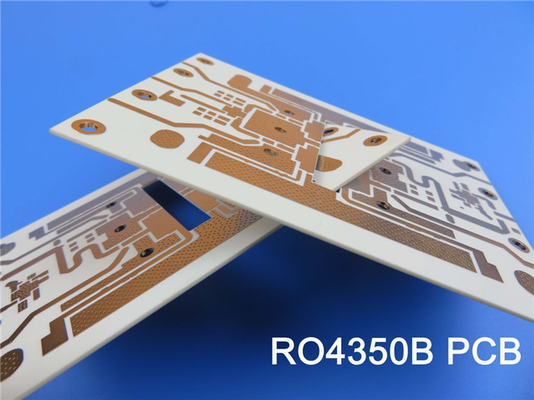

Deze geavanceerde oplossing is ontworpen voor high-performance RF toepassingen.combinatie van de sterke punten van beide materialen om uitzonderlijke betrouwbaarheid en efficiëntie te biedenHet RO4350B-laminaat biedt elektrische prestaties die vergelijkbaar zijn met PTFE/geweven glas, terwijl het de fabricage van epoxy/glas benut, waardoor het een kosteneffectieve keuze is voor microgolftoepassingen.
Belangrijkste kenmerken van RO4350B
Het RO4350B-materiaal heeft een dielectrische constante van 3,48 ± 0,05 bij 10 GHz en een lage dissipatiefactor van 0.0037Met een thermische geleidbaarheid van 0,69 W/m·K en een hoge glazen overgangstemperatuur (Tg) van meer dan 280 °C,dit materiaal behoudt de stabiliteit onder een breed scala aan bedrijfsomstandighedenDe thermische uitbreidingscoëfficiënt (CTE) komt nauw overeen met koper en biedt een uitstekende dimensionale stabiliteit, die cruciaal is voor meerlagige platenconstructies.
Belangrijkste kenmerken van RO4450F
De RO4450F bondly verbetert de prestaties van de PCB's, met een dielectrische constante van 3,52 ± 0,05 bij 10 GHz en een dissipatiefactor van 0.004Met een thermische geleidbaarheid van 0,65 W/m·K en een hoge Tg van meer dan 280 °C is het ideaal voor het verwerken van meerdere lamineercycli.met veelzijdige meerlagige constructies.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
PCB-stapeling
Het PCB heeft een robuuste 2-laag rigide stapel:
- Koperlaag 1: 35 μm
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-laag (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-laag (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-laag (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Koperlaag 2: 35 μm
Details van de bouw
Deze PCB meet 65 mm x 65 mm (± 0,15 mm) met een einddikte van 6,5 mm. Het ondersteunt een minimale sporen/ruimte van 7/8 mil en een minimale gaatjesgrootte van 0,5 mm. Het afgewerkte kopergewicht is 1 oz (1.De oppervlakte is ENIG, terwijl de bovenste zijdeplaat geel is en de bovenste soldeermasker groen.Elk bord ondergaat 100% elektrische testen voor verzending om de kwaliteit te waarborgen.
Naleving en beschikbaarheid
- Artwork formaat: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd
Typische toepassingen
Dit PCB is ideaal voor:
- antennes en vermogenversterkers voor cellulaire basisstations
- RF-identificatiemerkingen
- Radar en sensoren voor de automobielindustrie
- LNB's voor satellieten voor directe uitzending
Gebruik de geavanceerde eigenschappen van Rogers RO4350B en RO4450F in uw volgende project om hoge betrouwbaarheid en prestaties te garanderen in veeleisende RF toepassingen.
