Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Rogers RO4350B Core | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 45 mm x 66 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0.25mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |
| Markeren: | Zilveren dubbellagige onderdompelingsplatform,Rogers RO4350B onderdompeling zilveren circuit board,6.6mil onderdompeling zilveren circuit board |
||

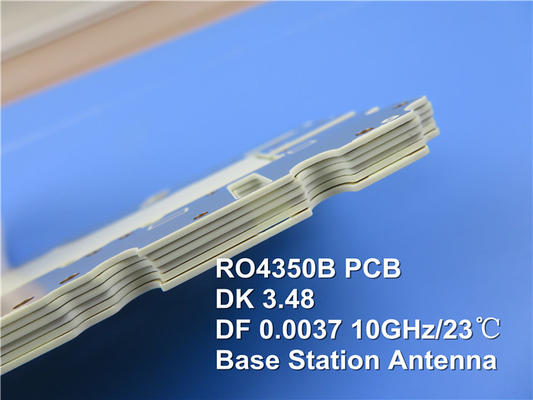

Met de Rogers RO4350B PCB, een state-of-the-art oplossing ontworpen voor hoogfrequente toepassingen.RO4350B biedt elektrische prestaties die vergelijkbaar zijn met PTFE/geweven glas, met behoud van de fabricagevoordelen van epoxy/glascompositesDit materiaal is ontworpen om nauw toezicht te houden op de dielectrische constante (Dk) en een laag verlies te bieden, en dat allemaal tegen een fractie van de kosten van conventionele microgolflaminaat.
RO4350B-laminaat vereist geen speciale behandeling van de gaten of manipulatieprocedures, waardoor het makkelijker te werken is dan met PTFE-materialen.ze zijn ideaal voor actieve apparaten en high-power RF ontwerpen, waarbij de betrouwbaarheid en prestaties worden gewaarborgd.
Belangrijkste kenmerken
1Dielectrische constante: 3,48 ± 0,05 bij 10 GHz/23°C, waardoor een betrouwbare signaalintegratie voor RF-toepassingen wordt gewaarborgd.
2Dissipatiefactor: laag bij 0,0037 bij 10 GHz/23°C, waardoor signaalverlies tot een minimum wordt beperkt.
3- Warmtegeleidbaarheid: 0,69 W/m/°K, waardoor een effectief warmtebeheer mogelijk is.
4. Thermische uitbreidingscoëfficiënt (CTE): X-as bij 10 ppm/°C, Y-as bij 12 ppm/°C en Z-as bij 32 ppm/°C, met uitstekende dimensionale stabiliteit.
5Hoge Tg-waarde: hoger dan 280 °C, waardoor de stabiliteit tijdens thermische verwerking wordt gewaarborgd.
6Wateropname: laag op 0,06%, waardoor de betrouwbaarheid in verschillende omgevingen wordt verbeterd.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
B.effecten
1. Multi-layer board compatibiliteit: ideaal voor MLB-constructies, waardoor uitstekende dimensionale stabiliteit wordt gewaarborgd.
2Kostenefficiënte verwerking: processen zoals FR-4, wat resulteert in lagere fabricagekosten.
3. Betrouwbare thermische prestaties: lage Z-as CTE zorgt voor een consistente door-gat kwaliteit, zelfs onder thermische stress.
PCB-specificaties
Dit PCB is ontworpen als een tweelaags stijf plaat met afmetingen van 45 mm x 66 mm, met een tolerantie van ±0,15 mm. Het bestaat uit twee koperschermen, elk met een dikte van 35 μm,een kern van Rogers RO4350B-materiaal dat 0Het afgewerkte plaatje is 0,25 mm dik en de buitenste lagen hebben een kopergewicht van 1 oz (1,4 mil).
De via-plating is ingesteld op een dikte van 20 μm en de oppervlakte is bereikt door onderdompeling zilver.Voorafgaand aan de verzending, wordt elk PCB onderworpen aan een strikt 100% elektrisch testproces om de betrouwbaarheid en prestaties te garanderen.
Kunstwerken en normen
De Rogers RO4350B PCB wordt geleverd met Gerber RS-274-X artwork en voldoet aan IPC-Klasse-2-kwaliteitsnormen, waardoor betrouwbaarheid en prestaties worden gewaarborgd in veeleisende toepassingen.
Beschikbaarheid
Onze Rogers RO4350B PCB's zijn beschikbaar voor wereldwijde verzending, waardoor ingenieurs en ontwerpers gemakkelijk toegang hebben tot deze geavanceerde technologie voor hun projecten.
Typische toepassingen
De Rogers RO4350B PCB is ideaal voor een breed scala aan toepassingen, waaronder:
- antennes en vermogenversterkers voor cellulaire basisstations
-RF-identificatiemerkers
- Automobiele radarsystemen en -sensoren
-LNB's voor satellieten voor rechtstreekse uitzending
