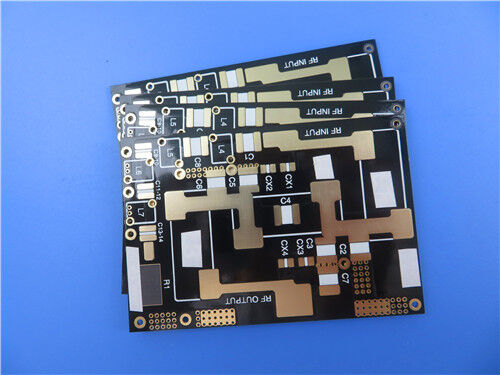

Deze PCB maakt gebruik van F4BTM300 als basismateriaal, heeft een Electroless Nickel Immersion Gold (ENIG) oppervlakteafwerking en voldoet strikt aan de IPC-Class-2 kwaliteitsnormen. Het heeft een 2-laags rigide structuur, op maat gemaakt om te voldoen aan de hoge prestatie-eisen van lucht- en ruimtevaart, militaire en fasegevoelige elektronische systemen.
PCBSpecificaties
| Constructieparameter |
Specificatie |
| Basismateriaal |
F4BTM300 (composiet van glasvezeldoek, nano-keramische vulstoffen en PTFE-hars) |
| Aantal lagen |
2-laags rigide structuur |
| Afmetingen printplaat |
112mm × 89mm per eenheid, met een maattolerantie van ±0,15mm |
| Minimum spoor/ruimte |
Minimum 4 mil / 5 mil |
| Minimum gatgrootte |
0,4 mm |
| Blinde vias |
Niet opgenomen |
| Afwerking dikte printplaat |
0,3 mm |
| Afwerking kopergewicht |
1oz (1,4 mil) op beide buitenlagen |
| Via-plating dikte |
20 μm, wat betrouwbare geleiding tussen de lagen garandeert |
| Oppervlakteafwerking |
Electroless Nickel Immersion Gold (ENIG) |
| Zeefdruk |
Geen zeefdruk aangebracht op de bovenste of onderste laag |
| Soldeermasker |
Zwart soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitscontrole |
100% elektrische test voor verzending |
Stack-up Configuratie
| Laagnaam |
Materiaal |
Dikte |
| Bovenste koperlaag (Copper_layer_1) |
Koper |
35 μm |
| Substraatkern |
F4BTM300 |
0,254 mm (10 mil) |
| Onderste koperlaag (Copper_layer_2) |
Koper |
35 μm |
F4BTM300 Materiaal Introductie
F4BTM-serie laminaten worden geproduceerd door middel van een precisieproductieproces, waarbij glasvezeldoek, nano-keramische vulstoffen en polytetrafluorethyleen (PTFE) hars worden gemengd in een wetenschappelijk geformuleerde mix. Gebouwd op de F4BM diëlektrische laag, bevat F4BTM300 high-Dk, low-loss nano-keramiek, wat een verbeterde diëlektrische constante, superieure hittebestendigheid, verminderde thermische uitzettingscoëfficiënt, verhoogde isolatieweerstand en verbeterde thermische geleidbaarheid oplevert - allemaal met behoud van low-loss prestaties.
F4BTM300 laminaten zijn specifiek afgestemd op reverse-treated RTF koperfolie, wat uitstekende PIM-prestaties, nauwkeurige lijnnauwkeurigheid en geminimaliseerd geleiderverlies levert. Deze eigenschappen maken het ideaal voor veeleisende toepassingen die stabiele prestaties vereisen over extreme temperatuurbereiken en zware werkomgevingen.
F4BTM300 Materiaal Kenmerken
| Categorie |
Kenmerk |
Specificatie |
| Elektrische Eigenschappen |
Diëlektrische constante (Dk) |
3,0 ± 0,06 bij 10 GHz |
| Dissipatiefactor |
0,0018 bij 10 GHz; 0,0023 bij 20 GHz |
| Thermische Stabiliteit |
CTE (XYZ-assen) |
15/16/72 ppm/°C (-55°C tot 288°C) |
| Thermische coëfficiënt van Dk |
-75 ppm/°C (-55°C tot 150°C) |
| Fysische Eigenschappen |
Vocht absorptie |
0,05% |
| Ontvlambaarheidsklasse |
UL 94-V0 |
F4BTM300 Materiaal Voordelen
-Superieure Elektrische Prestaties: Gepaard met reverse-treated RTF koperfolie om uitstekende PIM-prestaties, nauwkeurige lijncontrole en geminimaliseerd geleiderverlies te leveren.
-Verbeterde Milieu-aanpasbaarheid: Combineert lage vochtabsorptie, hoge hittebestendigheid en stabiele prestaties van -55°C tot 288°C, geschikt voor zware omgevingen.
-Evenwichtige Diëlektrische & Thermische Eigenschappen: Integreert hoge Dk, low loss en verbeterde thermische geleidbaarheid ter ondersteuning van high-power en high-frequency operaties.
-Robuuste Isolatie: Biedt verhoogde isolatieweerstand, wat betrouwbare isolatie in precisie elektronische assemblages garandeert.
Typische Toepassingen
Lucht- en Ruimtevaart & Cabine Apparatuur
Microgolf/RF Systemen
Radar & Militaire Radar Apparatuur
Voedingsnetwerken
Fasegevoelige & Phased Array Antennes
Satelliet Communicatie Systemen
Kwaliteit & Beschikbaarheid
Deze PCB voldoet aan de IPC-Class-2 kwaliteitsnormen, wat betrouwbare prestaties garandeert voor commerciële, militaire en lucht- en ruimtevaart elektronische systemen. Artwork wordt geleverd in het industriestandaard Gerber RS-274-X formaat, compatibel met wereldwijde productieprocessen. Het is wereldwijd beschikbaar, ter ondersteuning van wereldwijde projecten en tijdige internationale levering.
