2-laags F4BM217 PCB 3.9mil Substraat met Immersion Gold
  • Naam

2-laags F4BM217 PCB 3.9mil Substraat met Immersion Gold

MOQ: 1 STKS
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Basismateriaal:
Wangling F4BM217
Aantal lagen:
2 lagen
PCB -dikte:
0.17mm
PCB-grootte:
120 mm x 89 mm
Zijdescherm:
NEE
Soldermasker:
NEE
Koperen gewicht:
1oz (1,4 mil) voor buitenste lagen
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

2-lagig RF PCB-bord

,

F4BM217 immersion gold PCB

,

3.9mil substraat PCB

Productbeschrijving

Deze PCB maakt gebruik van Wangling's F4BM217 laminaat als basismateriaal en voldoet strikt aan de IPC-Class-2 kwaliteitsnormen, een dubbelzijdige, stijve configuratie die specifiek is ontworpen om te voldoen aan de strenge prestatie-eisen van microgolf-, radiofrequentie (RF)- en andere hoogfrequente elektronische systemen.



PCB Specificaties

De PCB heeft een dubbelzijdige constructie met precieze specificaties om optimale functionaliteit te garanderen. Belangrijkste constructieparameters zijn als volgt:

Constructieparameter Details
Basismateriaal Wangling F4BM217
Laag aantal 2-laags stijve structuur.
Afmetingen printplaat 120mm x 89mm per stuk, met een tolerantie van ±0,15mm.
Sporen/Ruimte 6 mils / 7 mils
Minimale gatgrootte 0,3 mm
Blinde vias Nee
Afwerking dikte printplaat 0,17 mm
Afwerking kopergewicht 1oz (equivalent aan 1,4 mils) op buitenlagen
Via plating dikte 20 μm, wat de geleidbaarheid en duurzaamheid van vias verbetert.
Oppervlakteafwerking Immersion Gold, biedt uitstekende corrosiebestendigheid, soldeerbaarheid en langdurige betrouwbaarheid.
Zeefdruk Geen zeefdruk op zowel de bovenste als onderste lagen
Soldeermasker Geen soldeermasker op zowel de bovenste als onderste lagen
Kwaliteitscontrole 100% elektrische tests uitgevoerd voorafgaand aan verzending



Stack-up Configuratie

Laag Specificatie Functie
Koperlaag 1 35 μm (1oz) dikte Bovenste signaallaag

F4BM217 Kern



 0,1 mm dikte Diëlektrische basis met uitstekende elektrische eigenschappen
Koperlaag 2 35 μm (1oz) dikte Onderste signaallaag

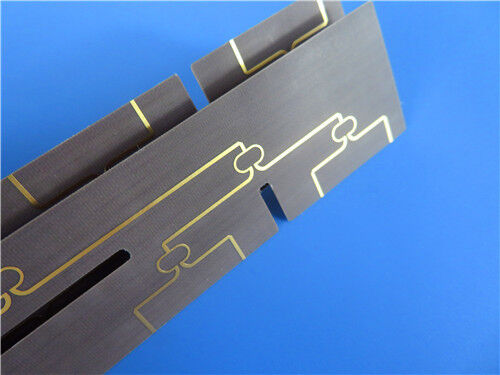

2-laags F4BM217 PCB 3.9mil Substraat met Immersion Gold 0



F4BM217 Materiaal Introductie

Wangling's F4BM217 laminaten zijn geavanceerde diëlektrische materialen die zijn gemaakt door middel van wetenschappelijke formulering en strikte persprocessen. Ze bestaan uit een combinatie van glasvezeldoek, polytetrafluorethyleen (PTFE) hars en PTFE-film, die verbeterde elektrische prestaties leveren in vergelijking met F4B220 laminaten—voornamelijk gekenmerkt door lagere diëlektrische verliezen, hogere isolatieweerstand en verbeterde stabiliteit. Dit materiaal is een levensvatbaar alternatief voor vergelijkbare buitenlandse producten en biedt kosteneffectiviteit zonder afbreuk te doen aan de kwaliteit.



F4BM217 en F4BME217 delen dezelfde diëlektrische laag, maar verschillen in koperfoliecombinaties:

- F4BM217 is gekoppeld aan ED-koperfolie, waardoor het ideaal is voor toepassingen zonder PIM (Passive Intermodulation) vereisten.



- F4BME217 gebruikt reverse-treated foil (RTF) koperfolie, die uitstekende PIM-prestaties, nauwkeurigere lijnbreedtecontrole en lagere geleiderverliezen biedt.



Door de verhouding van PTFE tot glasvezeldoek aan te passen, bereiken zowel F4BM217 als F4BME217 een precieze controle van de diëlektrische constante. Een hoger aandeel glasvezel resulteert in een hogere diëlektrische constante, vergezeld van een betere dimensionale stabiliteit, een lagere thermische uitzettingscoëfficiënt (CTE), verbeterde temperatuurdriftprestaties en een lichte toename van diëlektrische verliezen—waardoor aanpassing op basis van toepassingsbehoeften mogelijk is.



F4BM217 Materiaalkenmerken

F4BM217 laminaten vertonen uitstekende elektrische en mechanische eigenschappen, waaronder:



Eigenschap Specificatie Beschrijving
Diëlektrische constante (Dk) 2,17±0,04 bij 10 GHz Zorgt voor stabiele signaaloverdracht in hoogfrequente toepassingen.
Dissipatiefactor (Df) 0,001 bij 10 GHz Minimaliseert signaalverzwakking en energieverlies.
Thermische uitzettingscoëfficiënt (CTE) X-as 25 ppm/°C, Y-as 34 ppm/°C, Z-as 240 ppm/°C (-55°C tot 288°C) Maakt betrouwbare prestaties mogelijk bij extreme temperatuurschommelingen.
Thermische coëfficiënt van Dk -150 ppm/°C (-55°C tot 150°C) Zorgt voor stabiele diëlektrische eigenschappen over temperatuurvariaties.
Vocht absorptie ≤0,08% Vermindert de impact van vochtigheid op elektrische prestaties en betrouwbaarheid.
Ontvlambaarheidsklasse UL-94 V0 Voldoet aan strenge brandveiligheidsnormen voor elektronische componenten.



Typische Toepassingen

Door gebruik te maken van de uitzonderlijke hoogfrequente prestaties en stabiliteit, is deze PCB zeer geschikt voor de volgende toepassingen:



-Microgolf-, RF- en radarsystemen

-Faseschuivers

-Passieve componenten

-Vermogensverdelers, koppelingen en combiners

-Voedingsnetwerken

-Phased array antennes

-Satellietcommunicatiesystemen

-Basisstation antennes



Kwaliteit & Leveringsinformatie

Kwaliteitsstandaard: Voldoet aan IPC-Class-2, wat betrouwbare prestaties garandeert voor commerciële elektronische producten.



Artwork Formaat: Gerber RS-274-X, het industriestandaard formaat voor PCB-fabricage, wat compatibiliteit met de meeste productieprocessen garandeert.



Beschikbaarheid: Wereldwijd geleverd, ter ondersteuning van wereldwijde projectvereisten.



2-laags F4BM217 PCB 3.9mil Substraat met Immersion Gold 1
