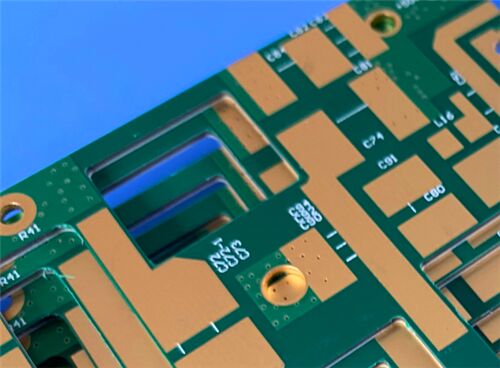

Deze PCB geldt als een 20-laags interconnect-printplaat met hoge dichtheid en een TU-872 SLK-gemodificeerd epoxy FR4-diëlektricum met een TG200-classificatie. Een asymmetrische koperconfiguratie bestaat uit 0,5 oz binnenkoper en 1 oz buitenkoper, waarbij de dikte van de afgewerkte plaat 3 mm bedraagt. Een dubbelzijdig groen soldeermasker in combinatie met een witte zeefdruk bedekt het oppervlak van de plaat, terwijl de hoogwaardige nikkel-palladium-goud-oppervlaktebehandeling een stabiele oppervlaktegeleiding garandeert. In overeenstemming met de strenge IPC-Klasse-3-criteria is deze geavanceerde lasertechnologieHDI-printplaatintegreert precisie-impedantiecircuits en volledig met hars gevulde via's. Deze hogesnelheidsprintplaat met laag verlies en betrouwbare dimensionele stabiliteit past naadloos in krachtige computerhardware, telecommunicatiebasisstations en hoogfrequente serverframeworks.
PCB-specificaties
| Bouwartikel |
Details |
| Basismateriaal |
TU-872 SLK gemodificeerd epoxy FR4-substraat (Tg 200 ℃), diëlektricum met lage Dk en verliesarm, speciaal voor hogesnelheidscircuits |
| Aantal lagen |
20 lagen – Premium HDI meerlaags bord geoptimaliseerd voor hoge snelheid en hoogfrequente signaaloverdracht |
| Bordafmetingen |
215 mm x 137 mm (4 stuks), gerangschikt in een 2×2 paneelindeling voor geconsolideerde verzending |
| Afgewerkte plaatdikte |
Geïntegreerde lamineerstructuur van 3,0 mm, die een uitstekende vlakheid behoudt voor een dichte interne routing |
| Koperen gewicht |
Buitenlaag: 1oz afgewerkt koper; Binnenlaag: 0,5 oz koper, geschikt voor ingewikkelde hogesnelheidscircuitbedrading |
| Oppervlakteafwerking |
Nikkel-Palladium-Goud-coating, voor uitstekende corrosieweerstand en stabiele geleidbaarheid voor langdurige opslag |
| Zeefdruk- en soldeermasker |
Boven- en onderkant: groen soldeermasker met witte zeefdruk voor duidelijke markering en duurzame isolatiebescherming |
| Geavanceerd proces |
Lasergeëtste HDI-microvia's, nauwkeurige impedantieafstemming en volledige harspluggen voor betrouwbare isolatie van de binnenste via's |
| Kwaliteitsnorm |
Voldoet aan de IPC-Klasse-3-specificaties voor bedrijfskritische industriële elektronische implementatie |
| Kwaliteit testen |
100% inspectie met betrekking tot impedantieverificatie, elektrische continuïteit en detectie van lege plekken voor met hars gevulde via's |
Artworkformaat en nalevingsnorm
Artworkformaat: geleverd in Gerber RS-274-X, het universele industriële formaat voor uiterst nauwkeurige HDI-meerlaagse borden.
Kwaliteitsklasse: IPC-Klasse-3, de hoogste industriële maatstaf voor elektronische apparatuur met hoge betrouwbaarheid.
Beschikbaarheid: Ondersteunt de wereldwijde verzending om aan de vraag in verschillende landen te voldoen.
Introductie van TU-872 SLK-substraat
TU-872 SLK is een premium gemodificeerd epoxy FR4 diëlektricum gebouwd met hoogwaardige harsformulering en versterkt met standaard geweven E-glasvezel. Dit verliesarme materiaal heeft een lage diëlektrische constante en een lage dissipatiefactor, waardoor digitale transmissie met hoge snelheid en meerlaagse hoogfrequente schakelingen mogelijk zijn. Het behoudt een grote compatibiliteit met loodvrije, milieuvriendelijke processen en conventionele FR4-workflows, waardoor een sterk aanpassingsvermogen wordt geboden voor complexe meerlaagse lamineerstructuren.
TU-872 SLK beschikt over superieure fysische en chemische eigenschappen, waaronder opmerkelijke vochtbestendigheid, geoptimaliseerde thermische uitzetting op de Z-as, stabiele chemische inertie en stabiele thermische prestaties. Ingewerkte allylnetwerkverbindingen verbeteren de structurele taaiheid en betrouwbare CAF-weerstand. Consistente Dk/Df-waarden zorgen voor stabiele elektrische prestaties over verschillende frequentiespectra, waardoor dit substraat een betrouwbare optie wordt voor geavanceerde computer- en communicatiehardware.
Belangrijkste materiaaleigenschappen
| Parameter |
Specificatie & Opmerkingen |
| Glasovergangstemperatuur (Tg) |
200℃, voor uitzonderlijke thermische stabiliteit tijdens herhaalde lamineercycli |
| Diëlektrische constante (Dk) |
Minder dan 4,0, waardoor signaalverzwakking wordt geminimaliseerd voor snelle gegevensoverdracht |
| Dissipatiefactor (Df) |
Minder dan 0,010, waardoor een ultralaag vermogensverlies voor hoogfrequente circuits wordt gegarandeerd |
| Procescompatibiliteit |
Aanpasbaar aan loodvrije reflow en standaard FR4-verwerkingsroutines |
| Speciale prestatie |
CAF-bestendigheid, lage CTE op de Z-as, prominent vocht- en chemisch uithoudingsvermogen |
Prestatie- en verwerkingsvoordelen
Uniforme elektrische eigenschappen met lage Dk/Df voor betrouwbare werking bij hoge snelheden en hoge frequenties
Verfijnde thermische uitzetting van de Z-as beperkt thermische vervorming tijdens lamineercycli
Betrouwbare CAF-weerstand voorkomt corrosie van geleidende anodische filamenten
Sterke vochttolerantie voor gebruik in vochtige en zware werkomgevingen
Uitstekende maatuniformiteit, consistente dikte en superieure vlakheid
Betrouwbare mechanische duurzaamheid voor architectuur met doorlopende gaten en soldeerprocedures
Volledige compatibiliteit met loodvrije assemblage en reguliere FR4-verwerkingsworkflows
Typische toepassingen voor TU-872 SLK
TU-872 SLK dient als een snel diëlektricum met laag verlies dat zeer geschikt is voor hoogwaardige commerciële communicatie- en computerinfrastructuur:
-Radiofrequentiecircuits en hoogfrequente signaalverwerkingsmodules
-Backplane-kaarten en moederborden voor krachtige computersystemen
-Communicatielijnkaarten en industriële gegevensopslagapparatuur
-Server moederborden en hardware voor telecommunicatiebasisstations
-Kantoornetwerkrouters en breedbandsignaaloverdrachtfaciliteiten
